根据项目需要，客户要求我们在控制柜内安装一台品牌为正泰的单相电子式电能表计量控制柜用电，并使用西门子S7-200 SMART与电能表进行Modbus通讯。为此我们对该电能表的通讯做了一些测试。



以下是我们测试的步骤与过程：

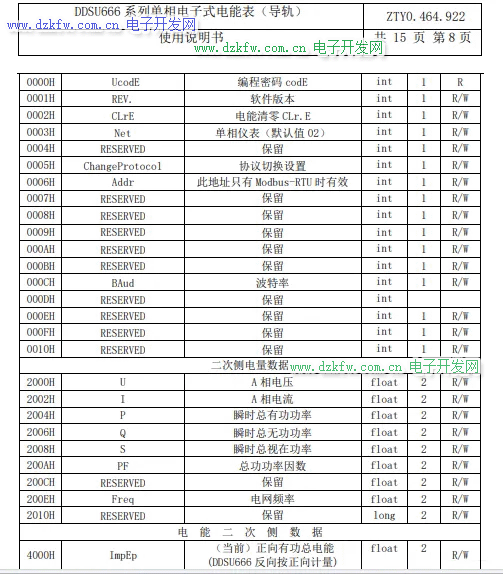

1、确认电能表的Modbus地址和参数：首先，需要查阅正泰电子式电能表的Modbus通讯手册，确定其Modbus地址、寄存器类型、数据长度等信息。例如，正泰DDSU666电能表的Modbus地址默认为1，我们通过仪表按键设置为11。如电压(U)的地址是2000H（即8192十进制），电流(I)的地址是2002H（即8194十进制）、频率的地址是200EH（即8206十进制）、正向有有功电能的地址是4000H（即16384十进制）。



2、配置S7-200 SMART的通讯参数：在STEP 7-Micro/WIN SMART中，使用Modbus RTU指令库来配置PLC的通讯参数。需要设置正确的通讯口、波特率、数据位、校验位和停止位。通常，Modbus RTU模式使用9600bps的波特率，8数据位，无校验和1停止位。以下是选择通讯功能界面：

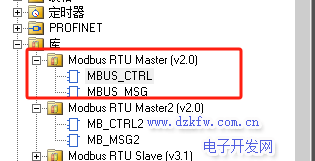

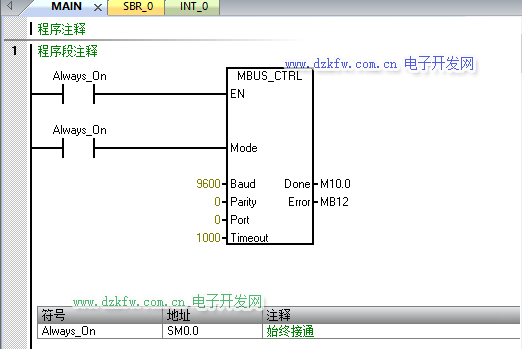

需要指出的是，MBUS_CTRL 和 MB_CTRL2 具有相同的作用和参数。MBUS_CTRL 用于单个 Modbus RTU 主站。MB_CTRL2 用于第二个 Modbus RTU 主站。相应地，MBUS_MSG 和 MBUS_CTRL 一同用于单个 Modbus RTU 主站。MB_MSG2 和 MB_CTRL2 一同用于第二个 Modbus RTU 主站。这里我们选择MBUS_CTRL，如下图所示。

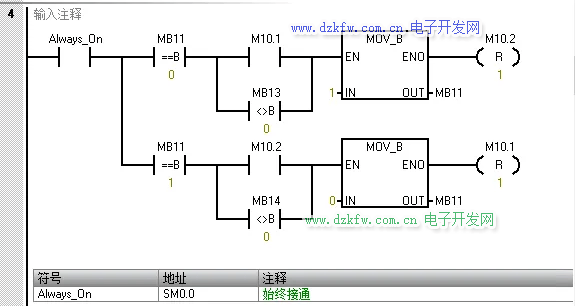

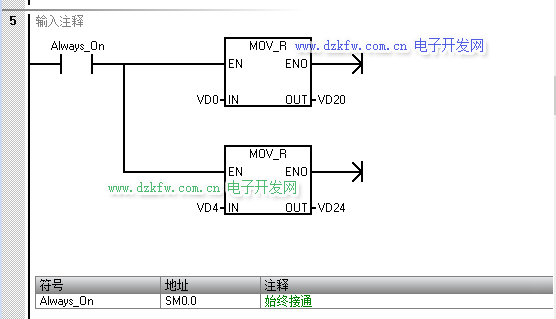

3、编写PLC程序：在PLC程序中，使用Modbus RTU主站指令库来编写通讯程序。如果是S7-200 SMART作为主站，需要调用MBUS_CTRL和MBUS_MSG指令来发送请求并接收电能表的数据。

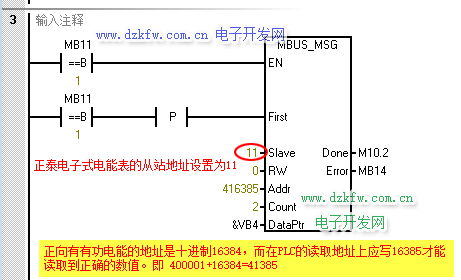

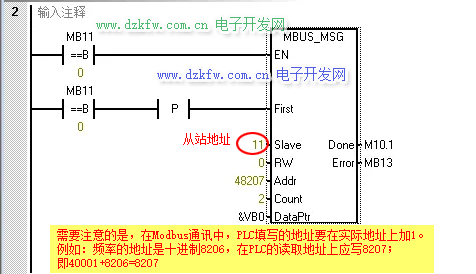

需要注意的是，在Modbus通讯中，PLC填写的地址要在实际地址上加1。例如：频率的地址是十进制8206，在PLC的读取地址上应写8207；正向有有功电能的地址是十进制16384，而在PLC的读取地址上应写16385才能读取到正确的数值，如下图所示。

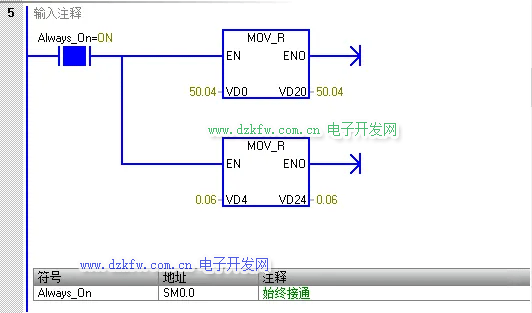

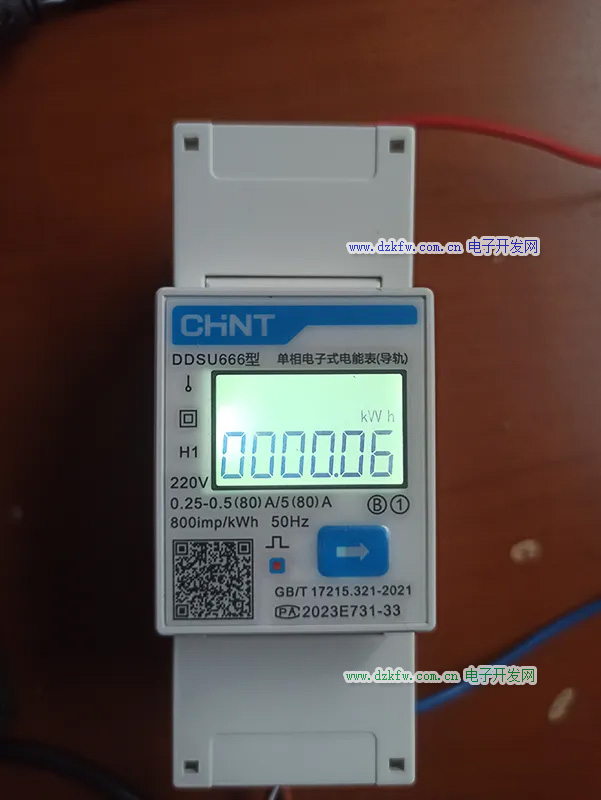

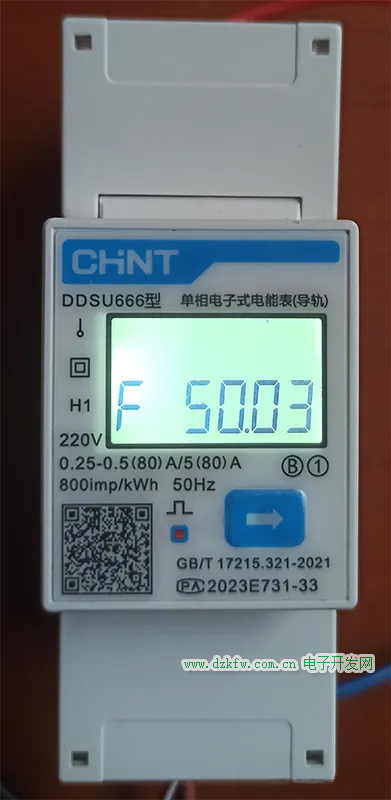

4、测试通讯：完成配置和编程后，进行通讯测试。我们以电能表中的频率和有功电能计数为目标进行测试。实测当前频率为50.03Hz，有功电能计数为0.06kWh。通过程序Modbus通讯的计数与实际基本一致。







5、调试和优化：根据测试结果，进一步测试其他需要的数据，并在此基础上进行调整和优化通讯参数和程序，确保数据准确无误地传输。

6、其他注意事项：确保在布线时使用带有铜网的屏蔽双绞线，线径不小于0.5mm²，并且使通讯线远离强电电缆或其他强电场环境，以避免干扰。
