熟悉定时器、计数器的使用，掌握编程的思路和方法

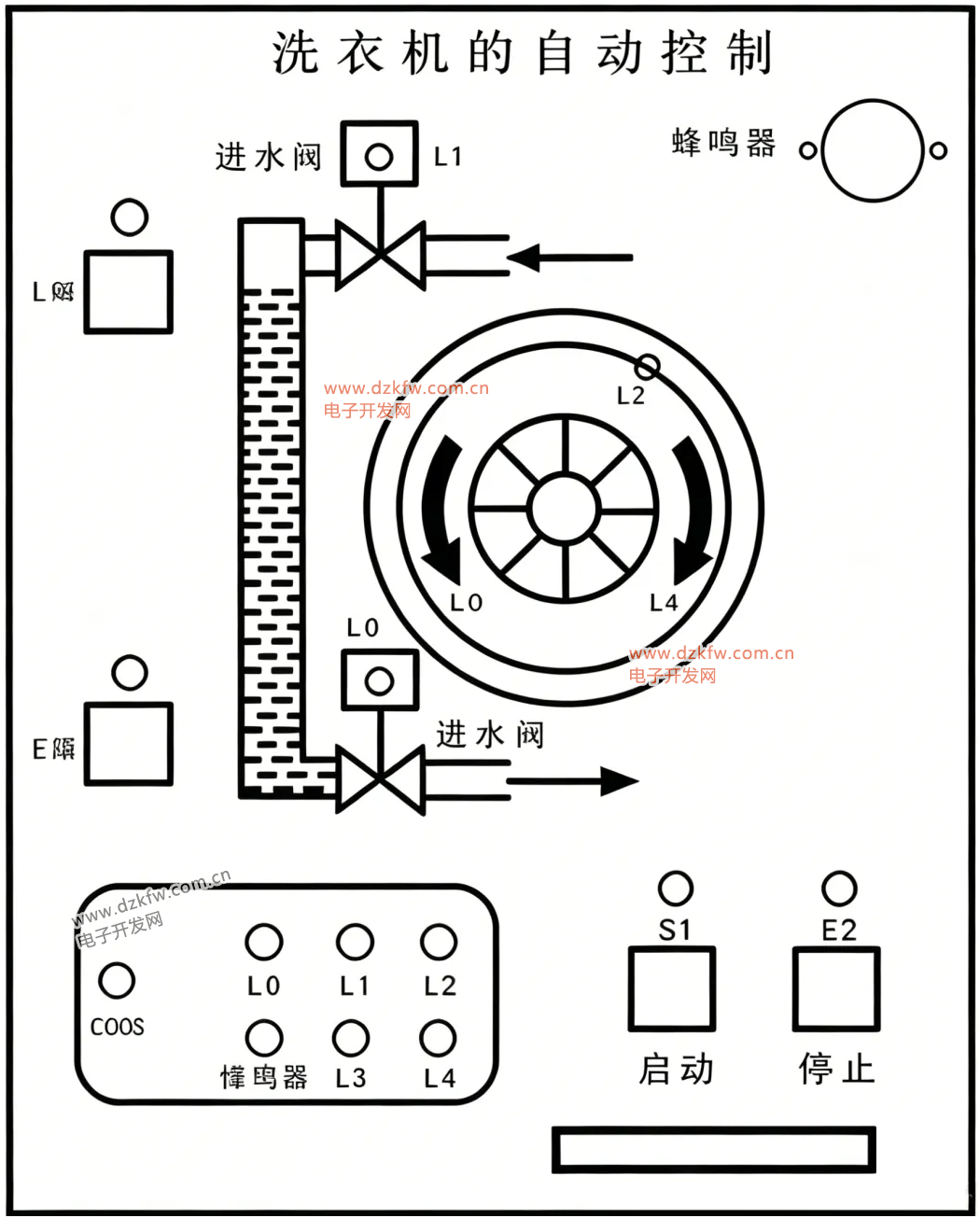

全自动洗衣机控制要求1、按下启动按钮，开始进水直到高水位，然后关水。2、开始洗涤，正转洗涤15s,暂停3s反转洗涤15s,暂停3s后正转洗涤。3、正反转循环15次，洗涤结束。4、开始排水，当水位下降到低水位时，进行脱水（同时排水），脱水时间为20s.5、开始清洗，重复上面洗涤过程，清洗两遍。6、清晰完成，报警10s后并自动停机。

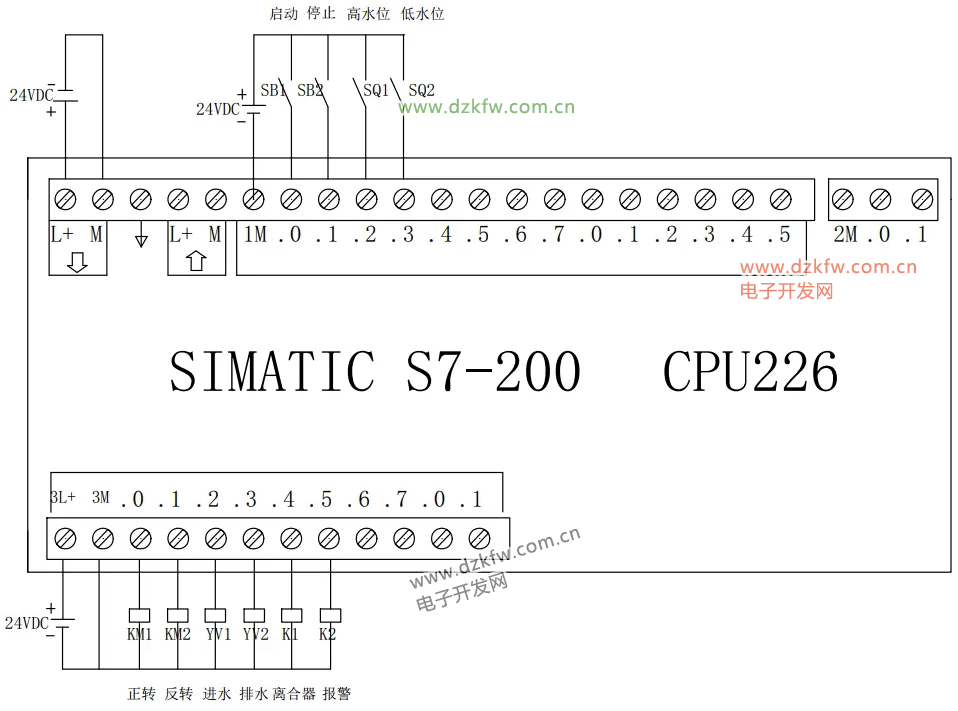

接线图如下：

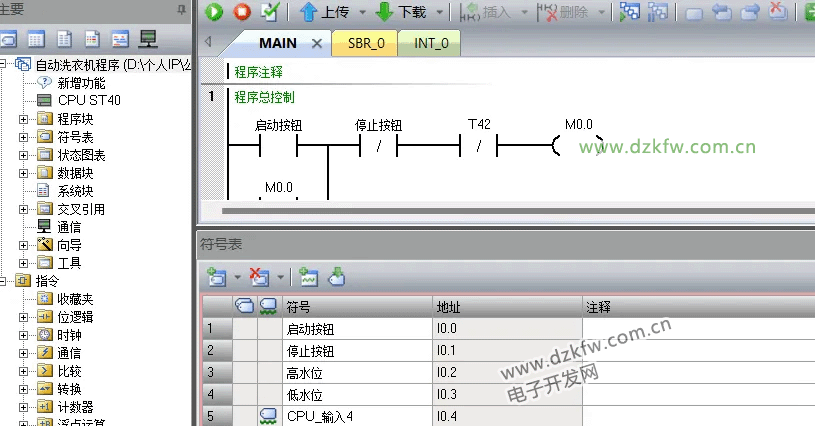

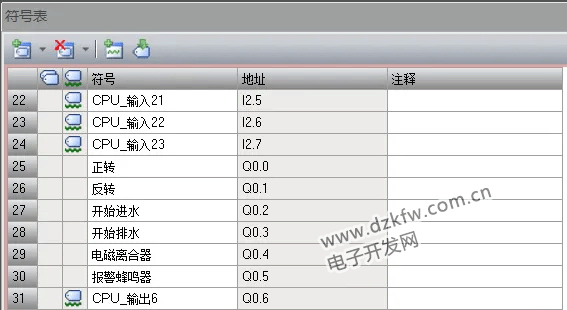

下面编制符号I/0表

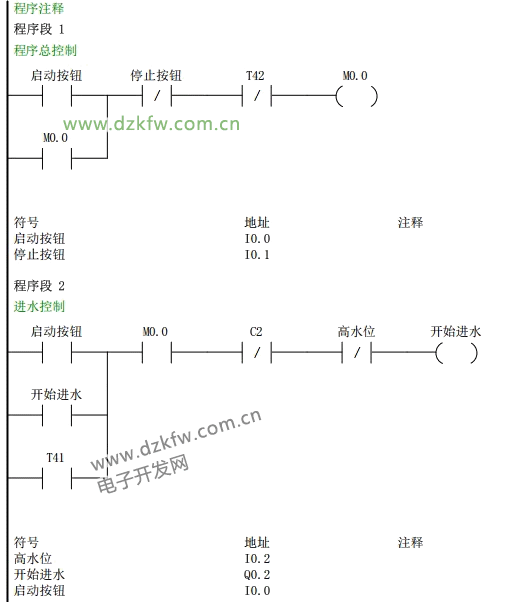

下面开始编写程序

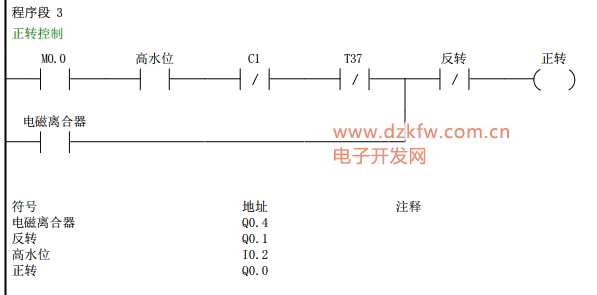

继续编制正转程序

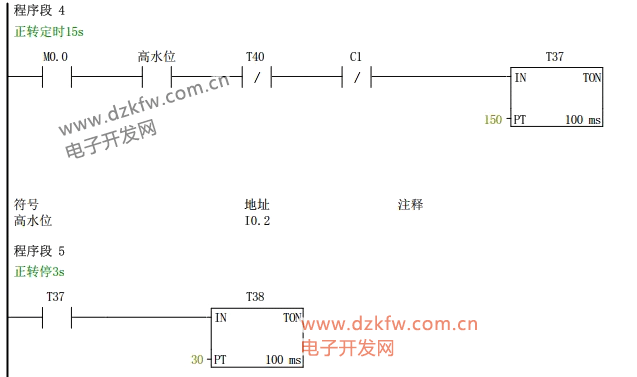

正转时间控制

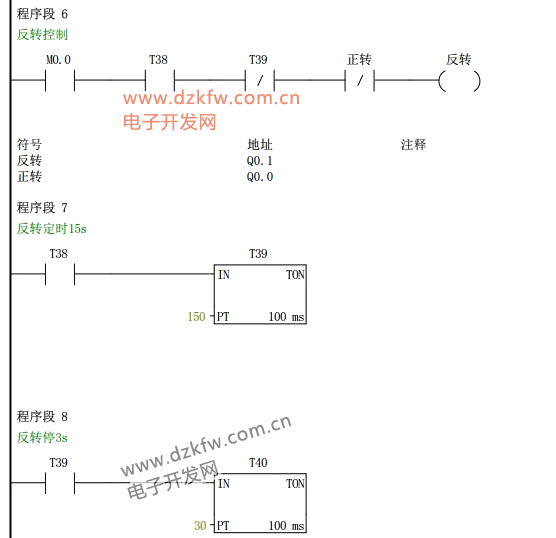

反转及时间控制

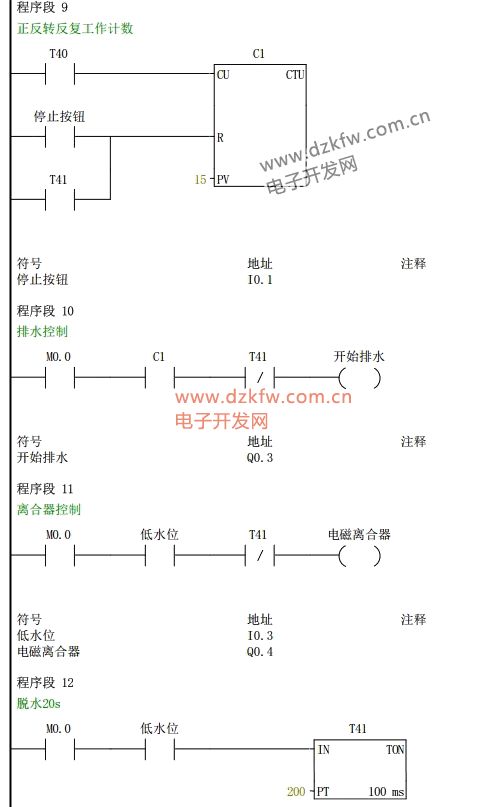

循环清洗

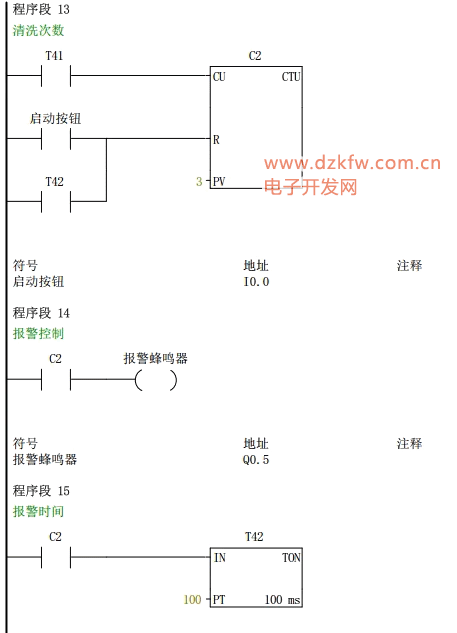

清洗3遍报警

下一期将对技师组的自动洗衣机进行分享，觉得不错请点个关注，后续内容都是干货满满！
