洗衣机工作分析



• 实际应用场景: 洗衣机控制系统。

• 要求：生活中，洗衣机工作过程，我们如何利用PLC功能实现。

• 知识点：保持型接通延时定时器

• IO分布：

  启动开关	I0.0
  暂停开关	I0.1
  高水位检测	I0.2
  低水位检测	I0.3
  门锁传感器	I0.4
  进水阀	Q0.0
  电机正转	Q0.1
  电机反转	Q0.2
  排水阀	Q0.3
  脱水排水	Q0.4
  蜂鸣器	Q0.5
  运行指示灯	Q0.6

• 逻辑程序：

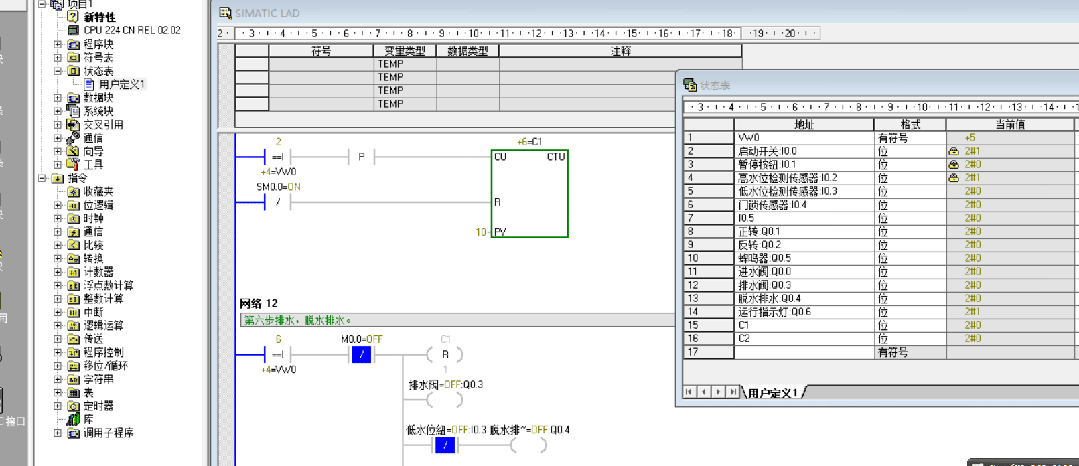

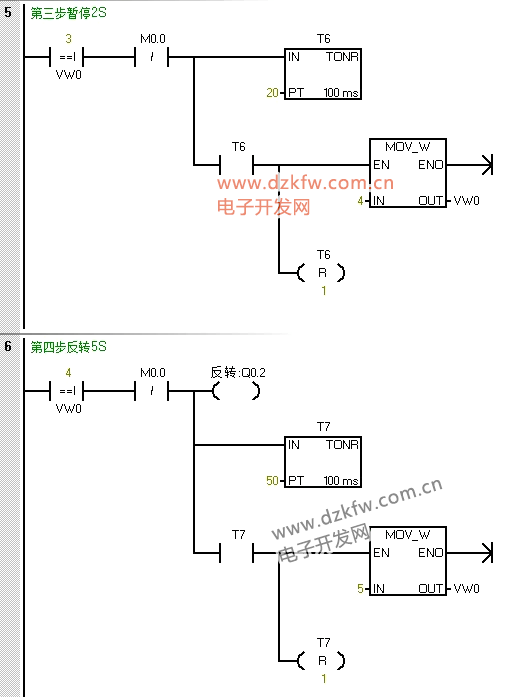

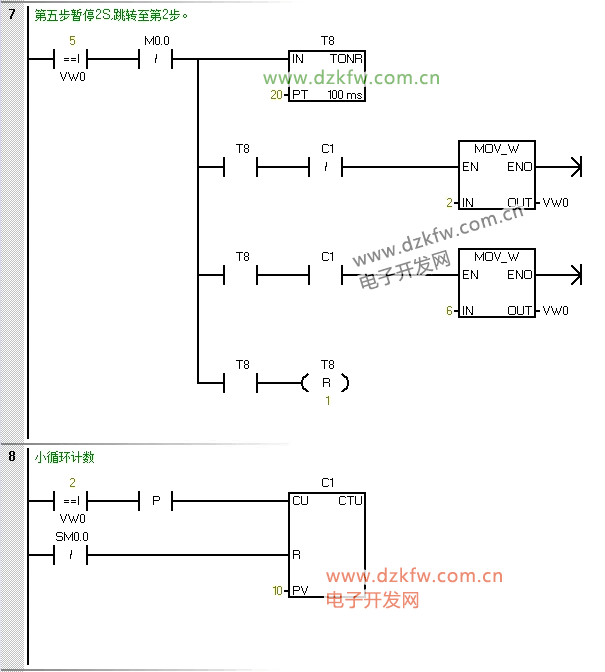

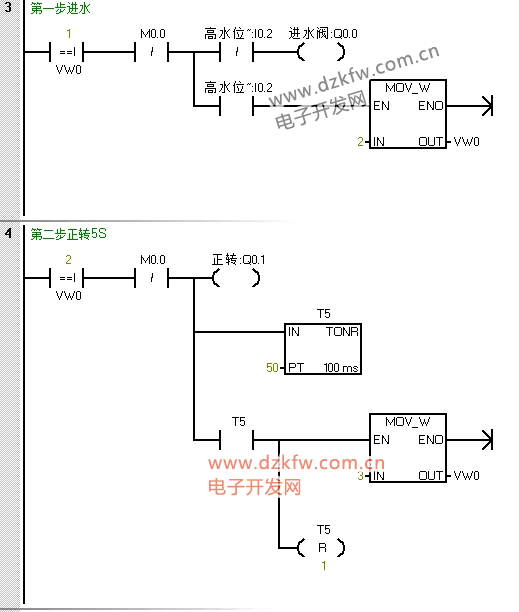

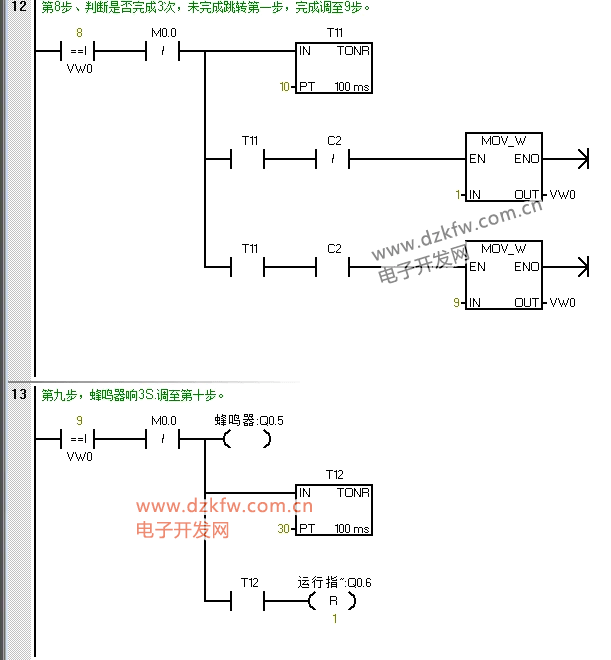

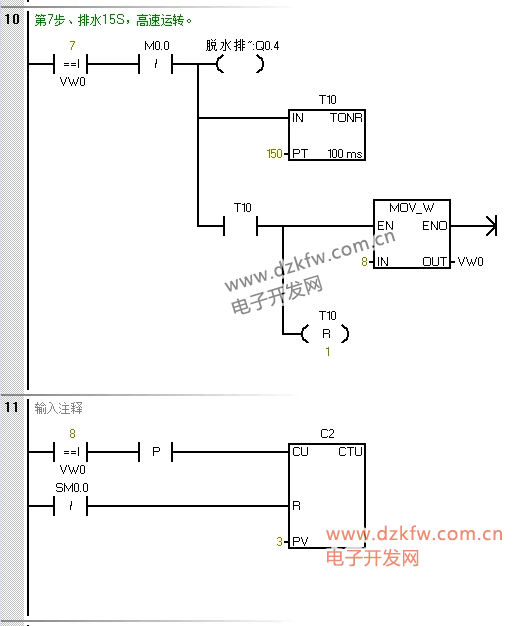

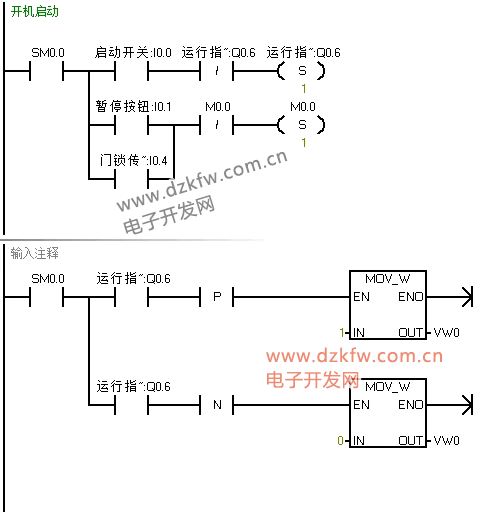

逻辑梯形图

案例讲解：

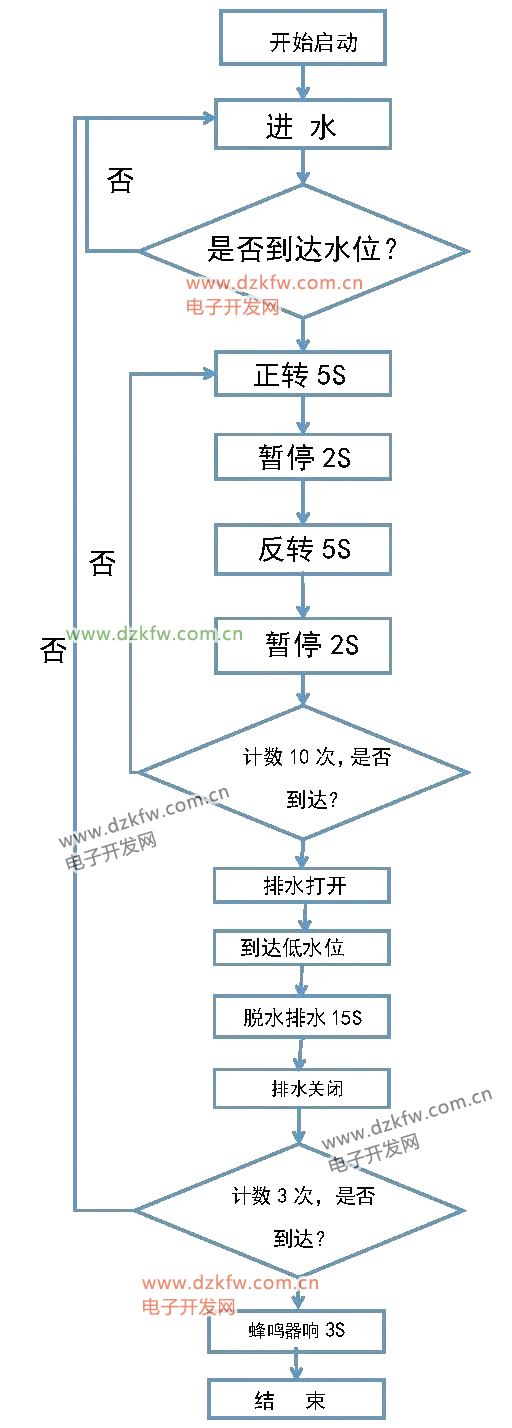

工艺流程图如下



1. 根据工艺流程图实现，流程图中的逻辑功能。

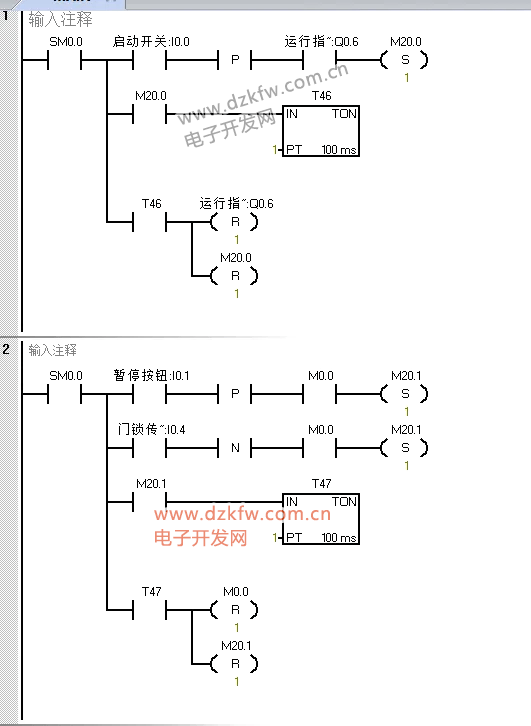

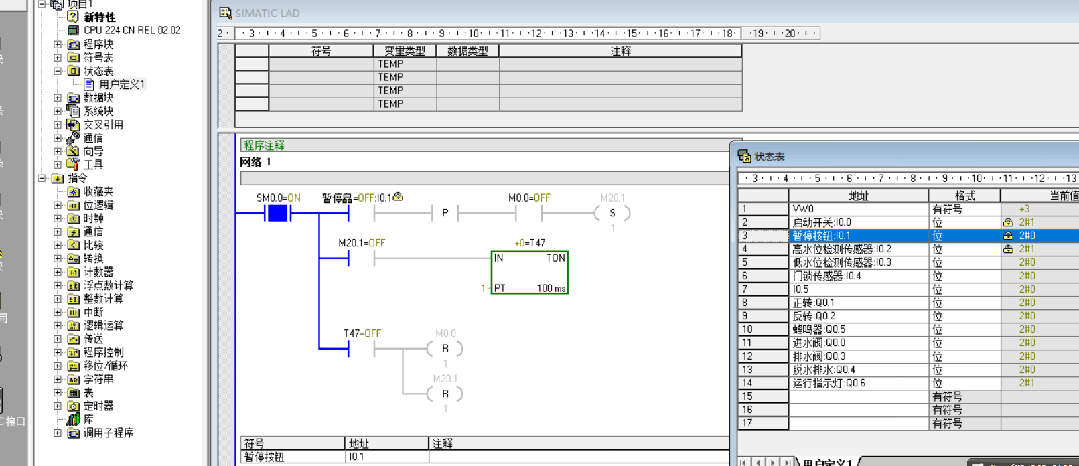

2. 受PLC扫描方式影响，程序的开头增加I0.0启动按钮，I0.1暂停按钮，二次触发延时100ms。实现按一次，启动运行，再按一次停止。按一下暂停，第二下暂停复位。

3. 重点：本案例采用面向数据的步进方式，由VW0的不同数值，来处理设备在某个环节。是整个逻辑更加清晰，容易理解，不易前后混淆。这种编程方式也是电气工程最喜欢使用的编程方式，十分值得大家学习。

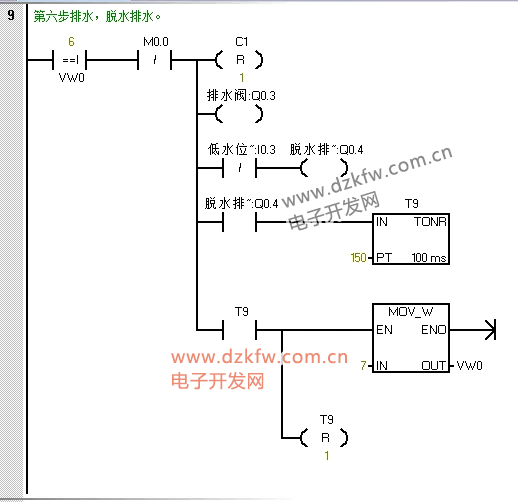

4. 这里使用TONR 保持型接通延时定时器，该定时器帮助我实现设备暂停时，定时器同时也暂停的功能。



结尾：无论你是否有基础，这些案例都很容易掌握。收藏起来，慢慢练习，举一反三。复杂的东西也是从简单的开始。
