S7-200 SMART 的网络连接主要通过 以太网 和 RS485 两种方式实现，具体配置和注意事项如下：

一、以太网连接

• 硬件要求 ：使用标准网线（直连或交叉），部分型号支持无线连接（需配合无线路由器） 。
• IP 地址配置 ：
  • PLC 默认 IP 通常为 192.168.2.1 或 192.168.0.1，需确保与电脑在同一网段。
  • 在电脑上设置静态 IP（如 192.168.2.100），子网掩码 255.255.255.0 。
• 软件连接步骤 ：
  1. 将网线插入 PLC 以太网口，指示灯应亮起并闪烁。
  2. 打开 STEP 7-Micro/WIN SMART 软件。
  3. 进入“通信”视图，选择与电脑一致的网络接口（如“以太网”或 USB 转换器）。
  4. 点击“查找 CPU”，选中目标 PLC 后确认，连接成功后左下角显示其 IP 地址 。
• 通信资源限制 ：
  • 每个 S7-200 SMART CPU 最多支持 8 个主动 PUT/GET 连接 和 8 个被动 PUT/GET 连接 ，总计可与 16 台其他 CPU 通信 。
  • 同一时刻最多激活 8 个连接通道，第 9 个将报错 。

二、RS485 连接

• 传输距离 ：
  • 单段最大 50 米 （非隔离端口） 。
  • 使用 RS485 中继器 可延长至 1000 米 ，最多支持 9 个西门子中继器 。
• 终端电阻设置 ：
  • 网络 两端节点 的网络连接器开关设为 ON （启用终端电阻）。
  • 中间节点 开关设为 OFF 。
• 中继器使用限制 ：
  • 自由口通信、Modbus RTU、USS 通信时，不建议使用西门子中继器 ，应选用第三方兼容中继器 。
• 节点数量 ：
  • 每个 RS485 网段最多 32 个节点 ，中继器本身占用 1 个位置，拓展网段最多再接 31 个设备 。

三、常见问题与建议

• 连接失败排查 ：
  • 检查 IP 是否冲突、网线是否正常、防火墙是否关闭。
  • 若通信驱动丢失，可通过 控制面板 → 设置 PG/PC 接口 重新选择驱动 。
• 组态王连接 ：
  • 编辑 kvS7200.ini 文件，确保 RemoteTSAP=0200（原配置 1000 会导致连接失败） 。
• 无线连接 ：
  • 可通过无线路由器实现，需确保电脑与 PLC 同一无线网络及 IP 段 。

【STEP7】 S7-200SMART PLC通讯连接的设置

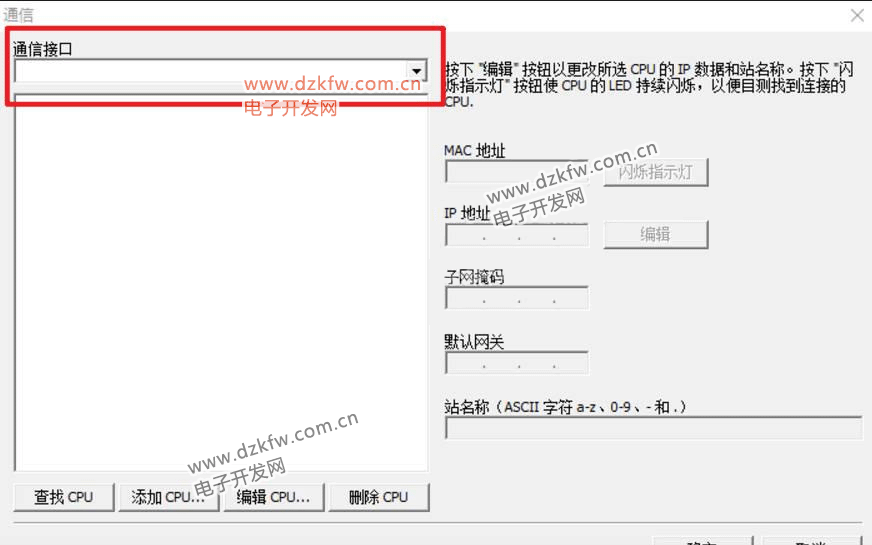

经常有看到不少网友的提问，说西门子S7-200 smart PLC在连接窗口中，没有通讯驱动的选项，图示：

造成通讯窗口中“通讯接口”选项中无驱动或者说驱动丢失，具体原因并不清楚，认为是电脑系统版本与软件版本的兼容性，或者电脑中安装了某一些软件引起的软件之间的冲突，这里无法深究。由于，一直在生产现场，遇到类似的情况相对比较多，处理类似的问题有就有了一些所谓的方法。

解决方法：

有线连接方式：

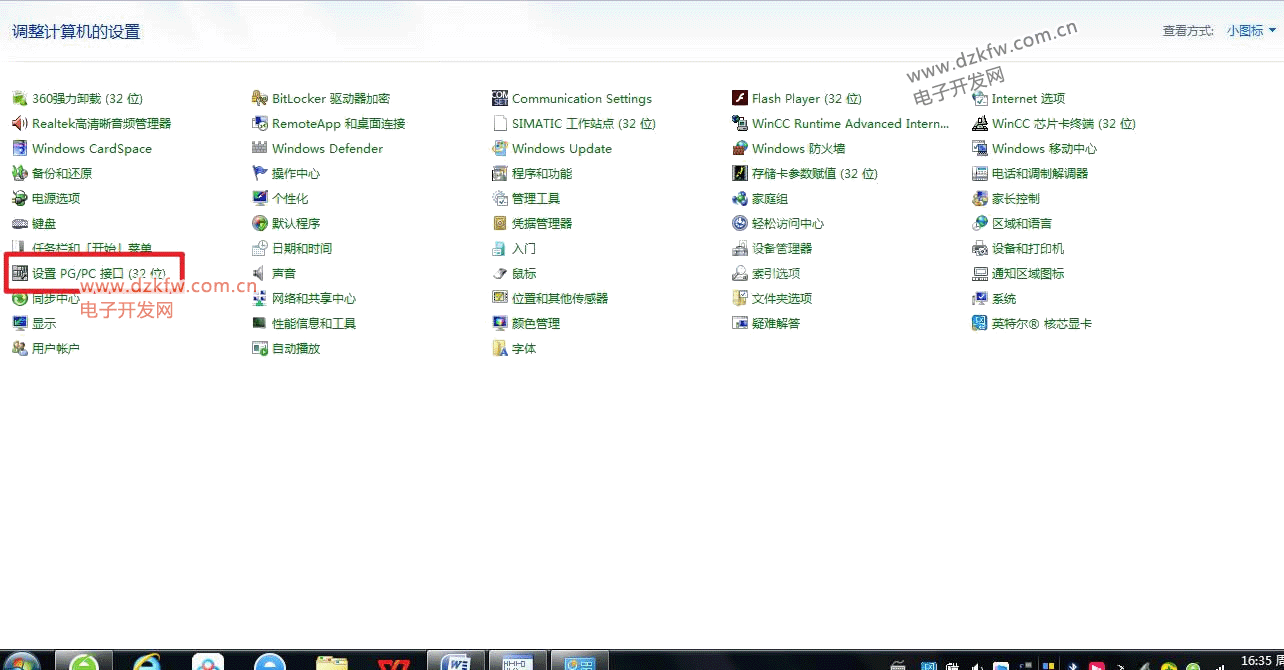

1） 如果上传或者下载、在线时，遇到通讯窗口没有驱动时，返回到控制面板那里，找到“设置PG/PC接口”，图示：

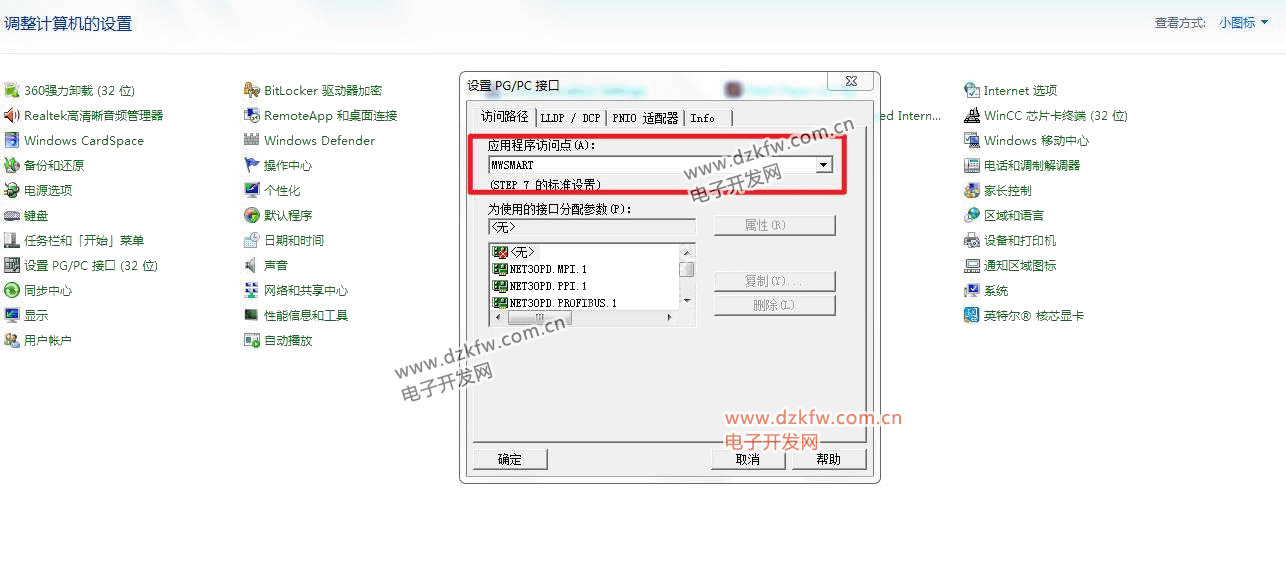

2） 打开“设置PG/PC接口”窗口，选择需要通讯连接的驱动，图示：

3） 连接好通讯电缆，因为这个电脑的网口破损了，用了一个以太网转USB的转换器，所以选择USB3.0的转换器驱动，这个转换器的驱动需要提前安装过的，图示：

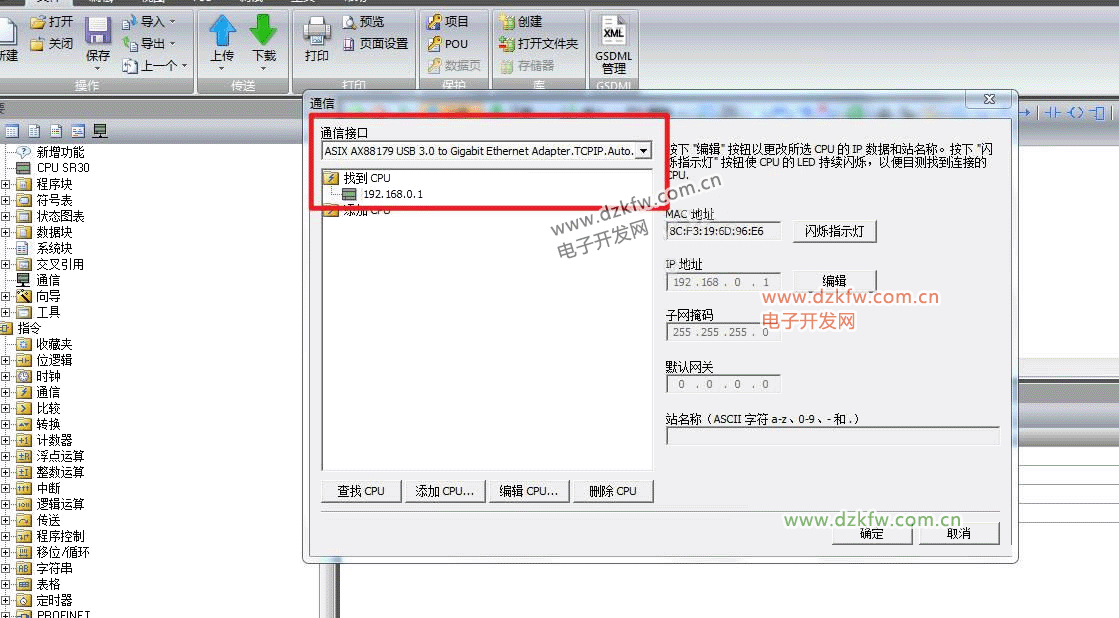

4） 此时，通讯窗口出现了USB3.0版本的转换器驱动，并自动搜索到已经连接的plc的IP地址：192.168.0.1，确定后的上传窗口，图示：

无线连接方式：

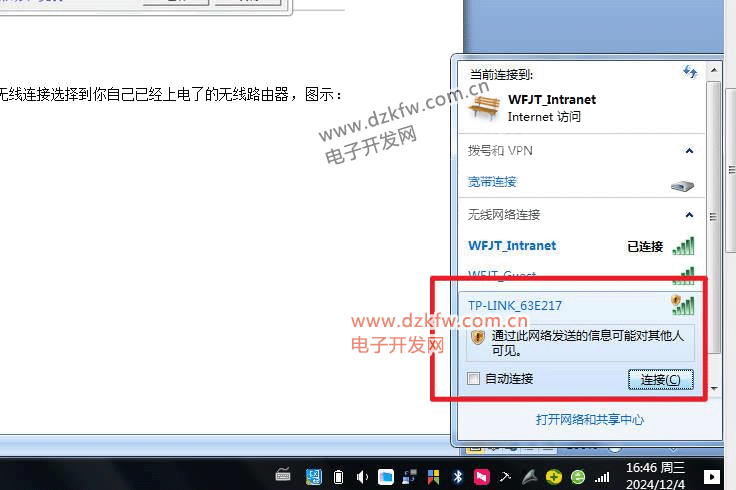

1） 连接好无线路由器，将电脑的无线连接选择到你自己已经上电了的无线路由器，图示：选择连接。

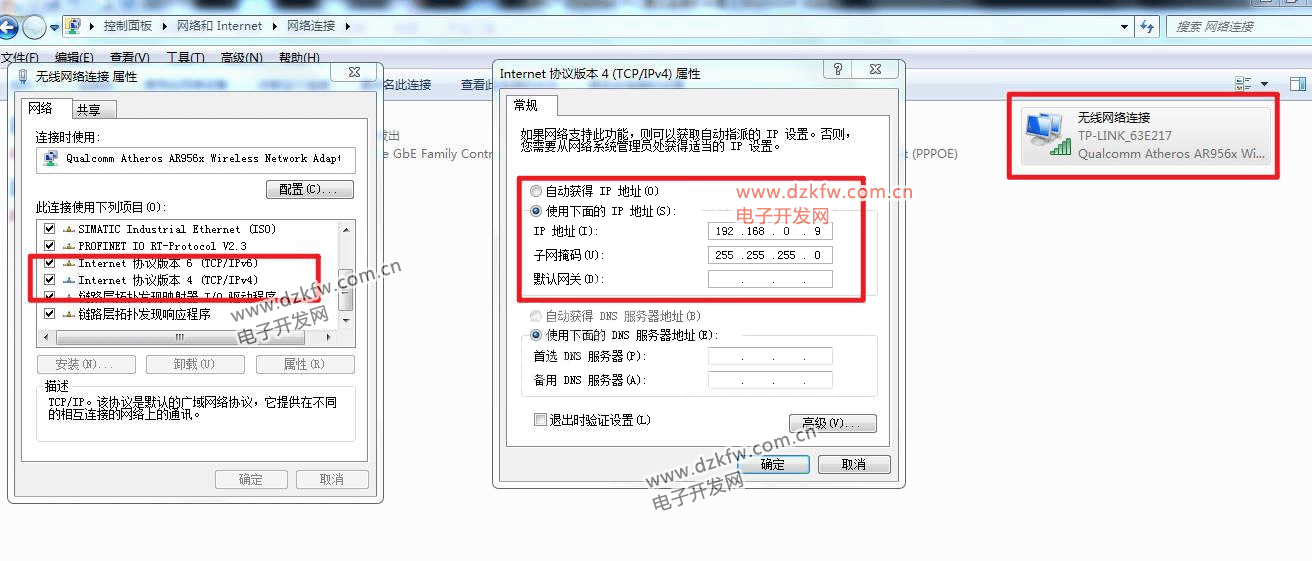

2） 并选择无线连接的IP地址，打开网络和共享中心。图示，保持与plc同网络段。

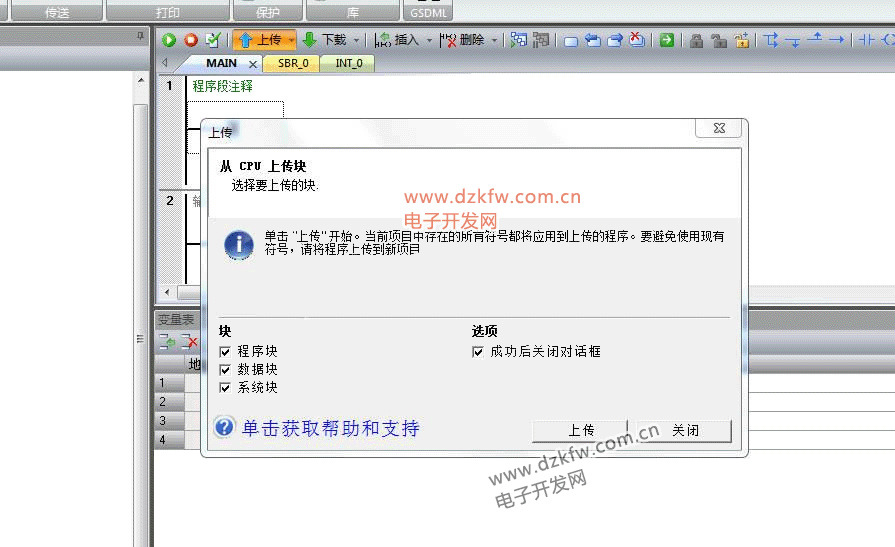

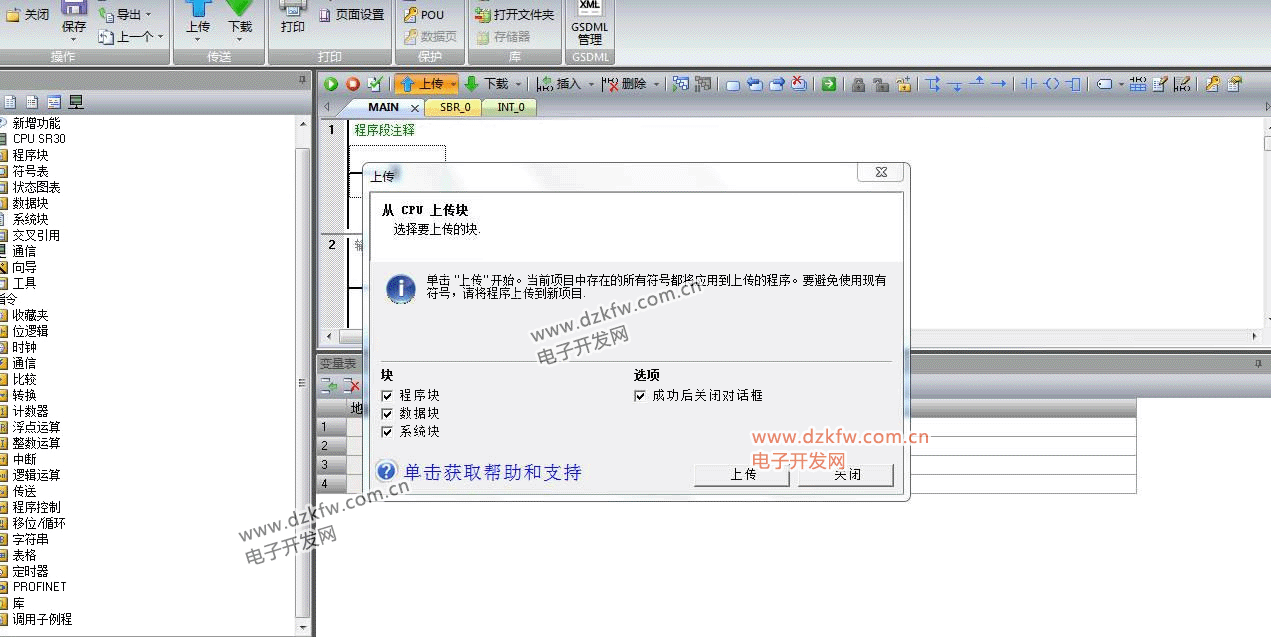

3） 返回到软件界面，点击“上传”，如果此时无线连接成功时，就会弹出上传窗口，图示：

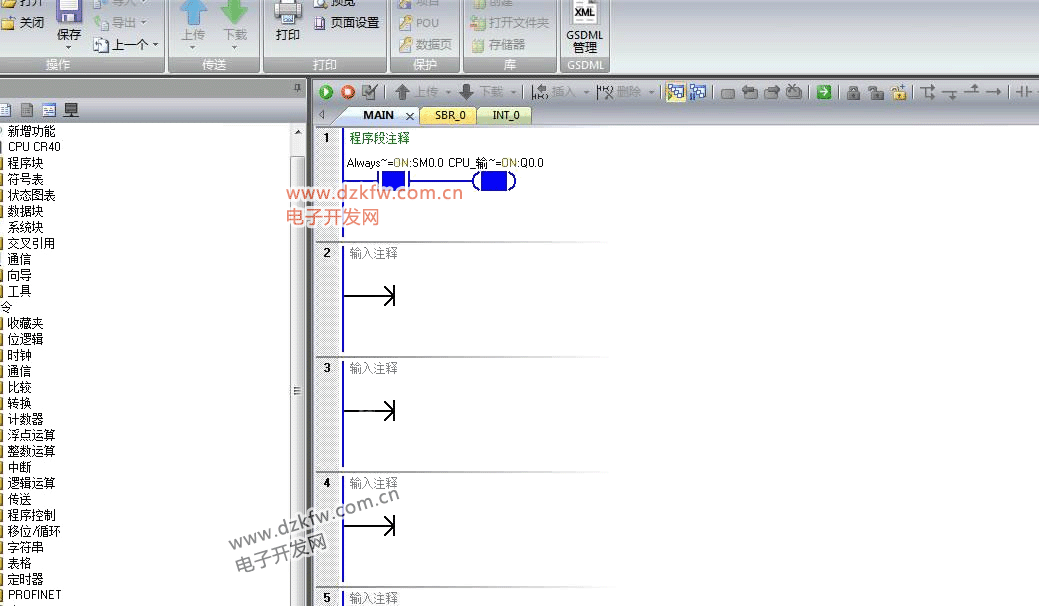

4） 上传成功，在线的状态，图示：
