一、基本实现方式

S7-200 SMART 提供三种 PID 实现方法，按易用性和适用场景排序如下：

• PID 向导（推荐初学者）

  • 通过 STEP 7-Micro/WIN SMART 软件中的“工具 → PID 向导”配置。
  • 自动完成输入/输出标准化、生成调用子程序。
  • 支持最多 8 个回路（V2.8 以下固件）或 16 个回路（V2.8 及以上）。

• PID 指令块（适合进阶用户）

  • 直接调用PID指令功能块，需手动管理回路表（36 字节 V 区）。
  • 输入/输出必须为 0.0–1.0 的实数（即百分比量程）。

• 自编程 PID（突破通道限制）

  • 可通过 SCL 或 LAD 编写自定义 PID 子程序。
  • 理论上可支持 超过 16 路，受限于 CPU 扫描周期和内存 。

二、核心配置步骤（使用 PID 向导）

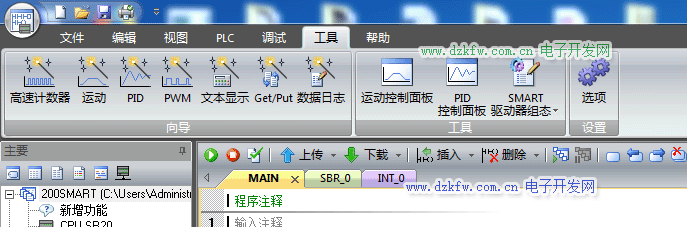

1. 打开向导：
   工具 → PID 向导。

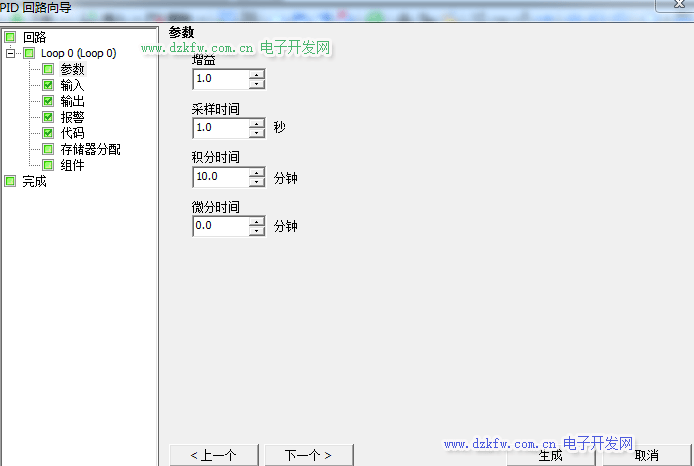

2. 设置回路参数：

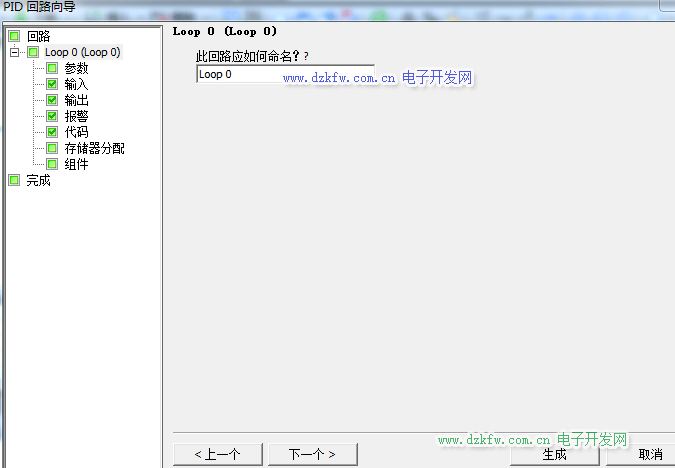

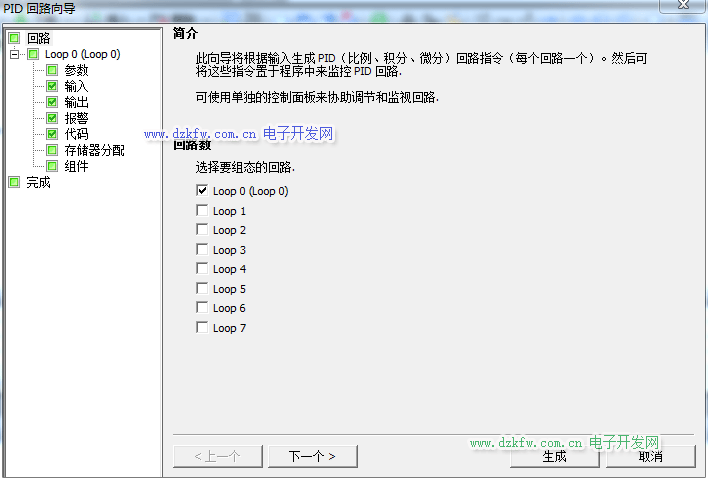

   • 回路号：默认 0（多回路时依次递增）。

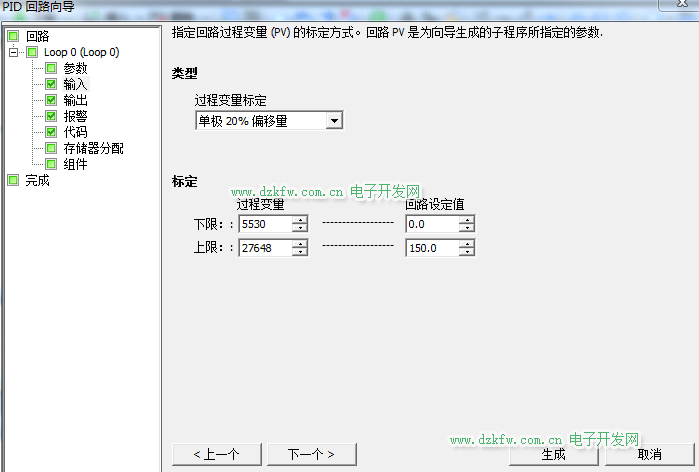

   • 设定值范围：如0.0–100.0（对应温度 0–100℃）。
   • 输入类型：选单极性（0–10V 对应 AIW16）。

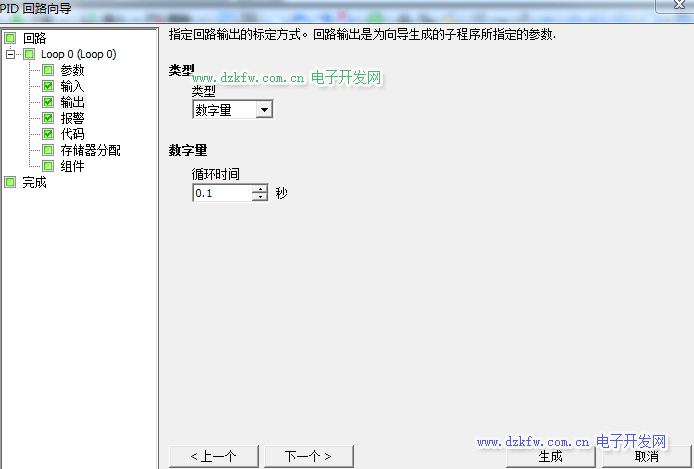

   • 输出类型：选数字量输出（如 Q0.6 控制 SSR）。

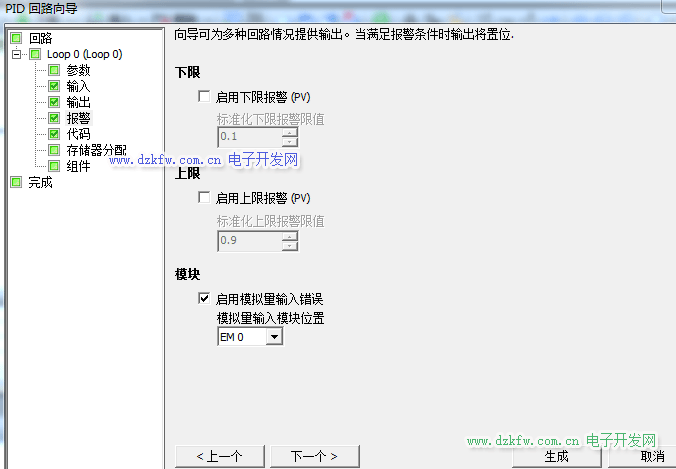

   • 报警设置：调试阶段可暂不启用。

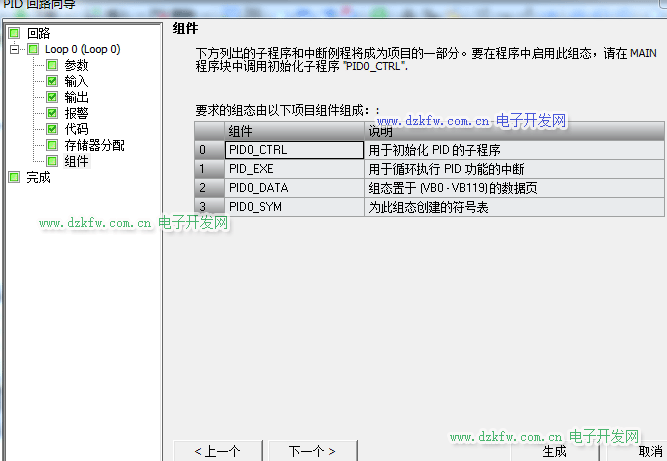

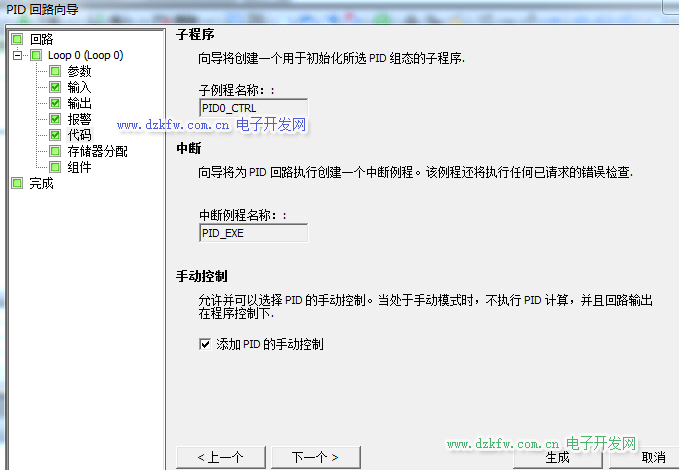

3. 生成代码：
   向导自动生成初始化子程序（如PID0_INIT）和主控制子程序（如PID0），需在OB1中调用。

4. 硬件接线：

   • 温度传感器（如 PT100+变送器）→ 模拟量输入（如 AIW16）。
   • 加热棒/电磁阀 → 固态继电器（SSR）→ PLC 数字输出（如 Q0.6）。

实例：

西门子200SMARTPLCPID温度控制程序案例

工具/原料

• 西门子200SMARTPLC+EMAM06模拟量模块，PT100一个，加热容器一个

方法/步骤

• 1.接线

  24V+----------------PT100 正

  24V__ ------------ PLC 通道0-

  PT100-- ---------- PLC 通道0+

• 2.PLC组态

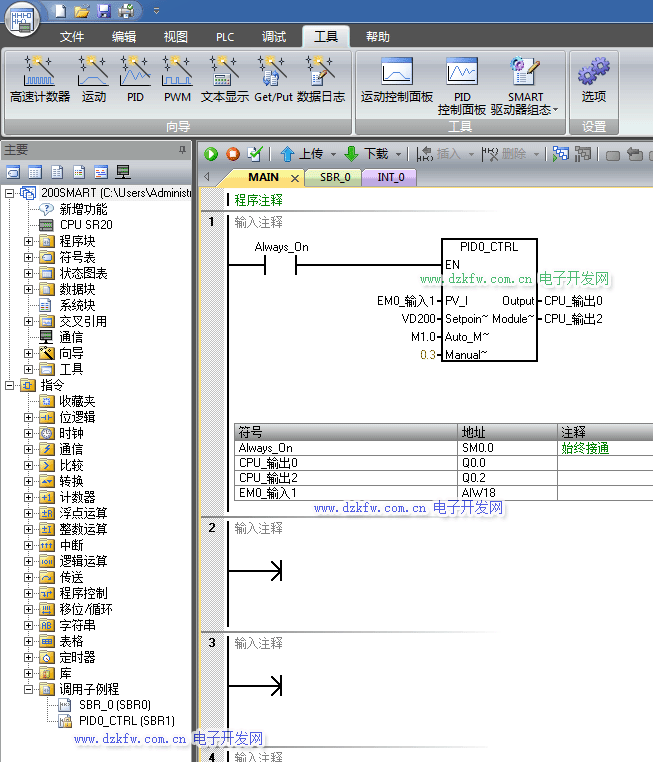

• 3.程序调用
