西门子S7-200 SMART PLC是一种小型的可编程逻辑控制器，广泛应用于工业自动化领域。实现流水灯程序通常有两种基本方法：使用定时器和使用移位寄存器。以下是两种方法的简要说明：

方法一：使用定时器

1. 定义变量：首先定义需要的输入输出变量，包括流水灯的输出Q0.0到Q0.7等。

2. 编写程序：使用定时器（如T37）来控制灯的总周期。

3. 定时器设置：判断每个点点亮的时间范围。

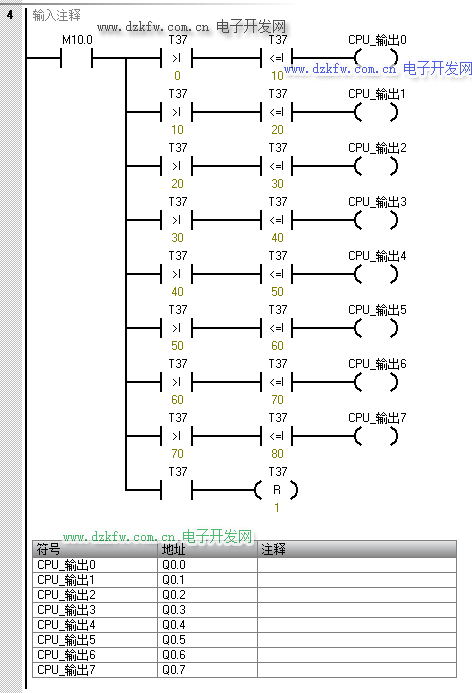

4. 逻辑代码如下：





5.代码说明：每盏灯点亮1秒，八盏灯依次亮一轮共需要8秒钟，因此使用了一个定时器T37定时8秒，然后判别在哪个时间段内点亮需要输出对应的Q点。当T37定时器到时间后对其复位后循环开始。

方法二：使用移位寄存器

1. 定义变量：定义一个移位寄存器（如MB0）来存储灯的状态。

2. 初始化：将移位寄存器初始化为1，表示从第一个灯亮开始。

3. 编写程序：使用位操作指令，如ROR（右移）或ROL（左移）等，来控制灯的状态。

4. 状态更新：每次循环，将移位寄存器中的灯状态向左或向右移动一位，实现流水效果。

5. 输出控制：根据移位寄存器的当前状态，控制对应的输出Q点，使相应的灯亮起。

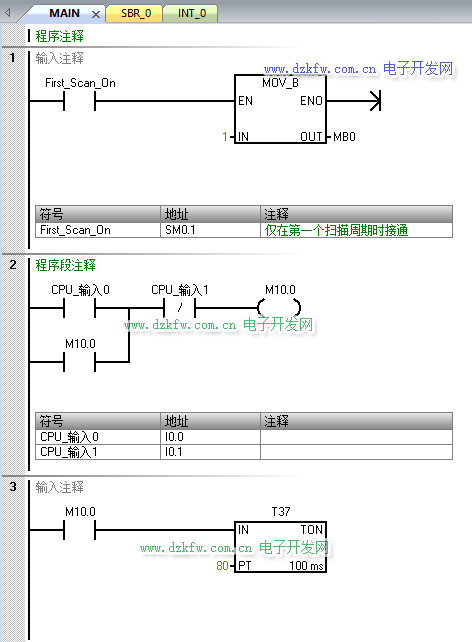

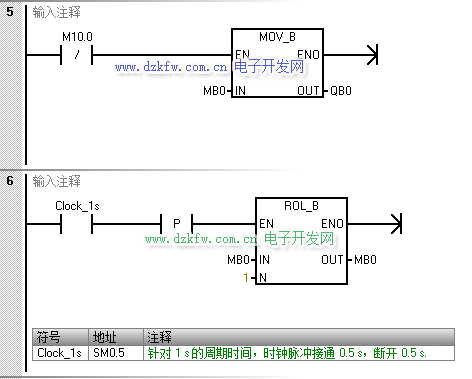

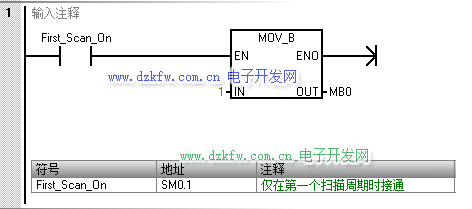

6. 逻辑代码如下：

7、代码说明:MB0初始化为1，运行时把结果输出给QB0。流水控制用一个秒脉冲做触发信号，每过1秒钟把MB0的数据右移1位并自动循环。实现了流水灯的效果。

小结：这两种方法均可实现流水灯的控制，这两种控制方法通过M10.0进行切换，默认是通过移位的方法实现。这两种方法的实现代表了两种不同的编程思路，从代码效率上可明显看到用移位的方法最简洁高效。具体如何选用使用还要结合实际情况和自身特长综合来考虑。我们分享例程的目的就是在于学习各种不同实现方法，并在此基础上拓展自己的思路，做到这一点我们的分享就有了意义。感谢大家的观看！
