西门子S7-200起保停控制实例

起保停控制设计要求：当按下启动按钮时，电机就接通并保持输出；当按下停止按钮时，电机断开。

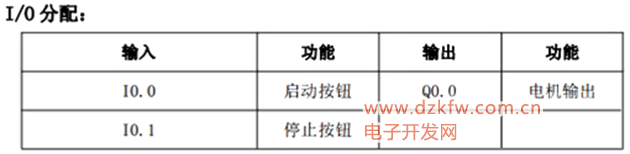

接口分配如图：

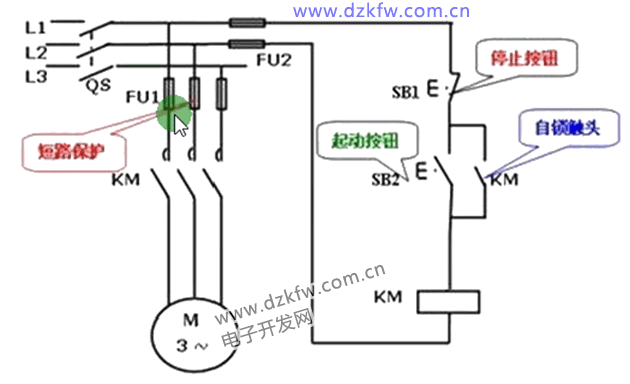

先来看一下电气接线图：

图：电气接线图

按照电器接线图的接线逻辑，编辑一下PLC程序：

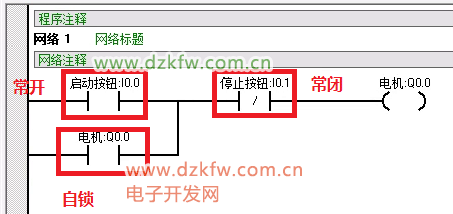

图：PLC程序图

这里按照电气接线图，把它按照PLC程序的逻辑符号翻译过来，如上图中所示。

在程序中进行一下状态监控：

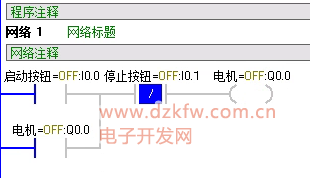

图：起保停程序状态

在这个程序中，在启动按钮按下后，能流通过常闭按钮到达电机Q0.0。这是Q0.0位置的常开触点闭合，实现自锁保持。这时I0.0恢复常开状态，能流将从下方的线路流过，保持电器的启动状态。

能流的流动路径，如图中红线位置所示：

图：能流走向

而停止操作，则是在按下常闭触点后，则线路断开，Q0.0位置失电，Q0.0常开按钮恢复断开，自锁解除。如下图：

图：停止操作

起保停是PLC编程中非常重要的一个程序，希望大家可以熟练掌握。
