超声波传感器驱动电路之自激型与他激型原理 自激型晶体管振荡电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-12-05

发射用的超声波传感器的驱动方式有自激型与他激型之分。


   自激型驱动电路自激型驱动电路就像石英振子那样,利用欧赛龙超声波传感器自身的谐振特性使其在谐振频率附近产生振荡。

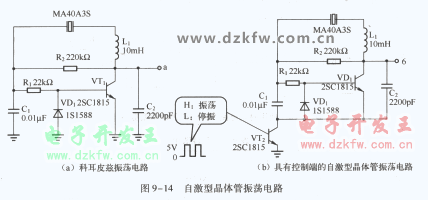

   如下图所示的是自激型晶体管振荡电路,其中超声波传感器频率为40kHz。图9-14 (a)所示的是科耳皮兹振荡电路。超声波传感器在电感性的频率下产生振荡。该振荡频率与串联谐振频率不一致,造成这种现象的原因是由于反谐振频率对它的影响,具体地讲就是C.、C:的调整会影响。图9-14 (b)所示的是一个具有振荡控制端的自激型晶体管振荡电路。由于它将图9-14 (a)中的地接到了晶体管VT2的发射极上,因此当VT2截止时振荡就会停止。

       自激型晶体管振荡电路

   (a)科耳皮兹振荡电路    (b)具有控制端的自激型晶体管振荡电路

图9-14  自激型晶体管振荡电路

自激型运算放大器振荡放大电路,该电路的振荡频率接近串联谐振频率,因此效率会比自激型晶体管振荡电路高出许多。该电路中使用的运算放大器是MC34082型集成电路。事实上,只要转换速度在10 l.t,V/l_t,s以上的运算放大器都可以使用。
