分立原件组成的多谐振荡器电路解析

作者:佚名    文章来源:本站原创    点击数:1450    更新时间:2021-03-21

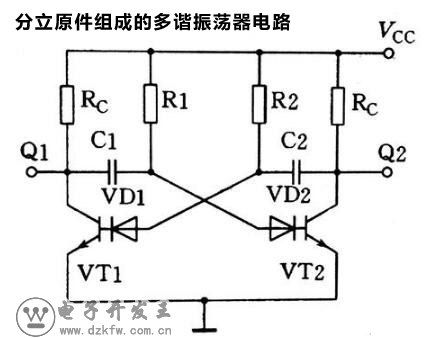

 假设VT1导通C1经R1充电,使C1两端电压不断上升,引起VT2基极b电位不断上升,最终VT2导通,迫使C2拉低到地,引起VT1截止,此时C2经过R2开始充电,使C2两端电压不断上升,引起VT1基极b电位不断上升,最终VT1导通,迫使C1拉低到地,引起VT2截止,此时C1经过R1又开始充电,如此循环形成振荡。

  VT1、VT2轮流导通与截止,在Q1、Q2端输出矩形波。

  如果电路对称(R1=R2,C1=C2),则Q输出为一定频率的方波。

  振荡周期:T≈1.4·R1·C1。

分立原件组成的多谐振荡器电路


Tags:多谐振荡器,振荡电路
