什么是自激振荡电路?自激振荡电路图详解

作者:佚名    文章来源:本站原创    点击数:5173    更新时间:2018-12-16

自激震荡是指不外加激励信号而自行产生的恒稳和持续的振荡。如果在放大器的输入端不加输入信号,输出端仍有一定的幅值和频率的输出信号,这种现象就是自激振荡。

自激振荡电路概念

如果在放大器的输入端不加输入信号,输出端仍有一定的幅值和频率的输出信号,这种现象叫做自激振荡。

基本放大电路必须由多级放大电路构成,以实现很高的开环放大倍数,然而在多级放大电路的级间加负反馈,信号的相位移动可能使负反馈放大电路工作不稳定,产生自激振荡。负反馈放大电路产生自己振荡的根本原因是AF(环路放大倍数)附加相移。

单级和两级放大电路是稳定的,而三级或三级以上的负反馈放大电路,只要有一定的反馈深度,就可能产生自激振荡,因为在低频段和高频段可以分别找出一个满足相移为180度的频率,此时如果满足幅值条件|AF|=1,则将产生自激振荡。因此对三级及三级以上的负反馈放大电路,必须采用校正措施来破坏自激振荡,达到电路稳定工作目的。

可以采用频率补偿(又称相位补偿)的方法,消除自激振荡。常用补偿方法有:滞后补偿(电容滞后补偿、RC滞后补偿和密勒效应补偿)和超前补偿。

产生自激振荡条件

产生自激振荡必须同时满足两个条件:

1、幅度平衡条件|AF|=1

2、相位平衡条件φA+φF=2nπ(n=0,1,2,3···)

其中,A指基本放大电路的增益(开环增益),F指反馈网络的反馈系数同时起振必须满足|AF|略大于1的起振条件。

基本放大电路必须由多级放大电路构成,以实现很高的开环放大倍数,然而在多级放大电路的级间加负反馈,信号的相位移动可能使负反馈放大电路工作不稳定,产生自激振荡。负反馈放大电路产生自激振荡的根本原因是AF(环路放大倍数)附加相移。

单级和两级放大电路是稳定的,而三级或三级以上的负反馈放大电路,只要有一定的反馈深度,就可能产生自激振荡,因为在低频段和高频段可以分别找出一个满足相移为180度的频率(满足相位条件),此时如果满足幅值条件|AF|=1,则将产生自激振荡。因此对三级及三级以上的负反馈放大电路,必须采用校正措施来破坏自激振荡,达到电路稳定工作目的。

自激振荡电路图

电路图一

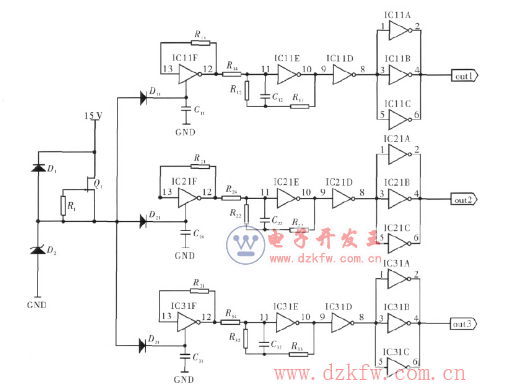

下图中Q1、R1、D1、D2组成恒流供电稳压源,通过D11、D21、D31为3路多谐振荡器提供电源。多谐振荡器由6个反向器及电阻电容组成,6反向器分4级,其4级顺序串联,而前3级组成振荡器。

什么是自激振荡电路及自激振荡电路图

Q1、R1组成恒流源,其设定电流的大小,取决于后级电路电源需求,使注入D2稳压管的纯功耗性电流最小,从而降低电路总功耗。

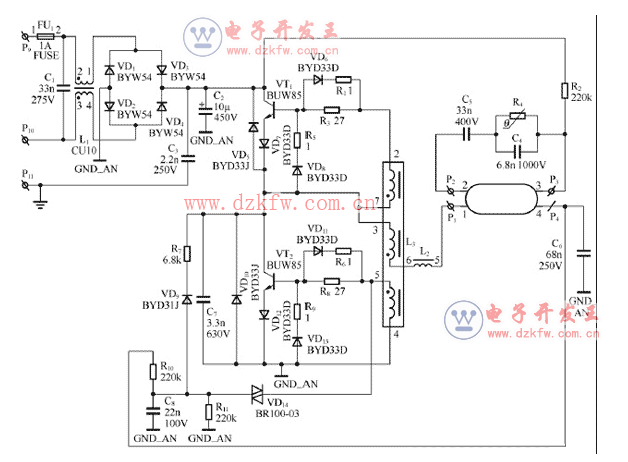

电路图二

什么是自激振荡电路及自激振荡电路图

电路图三

什么是自激振荡电路及自激振荡电路图

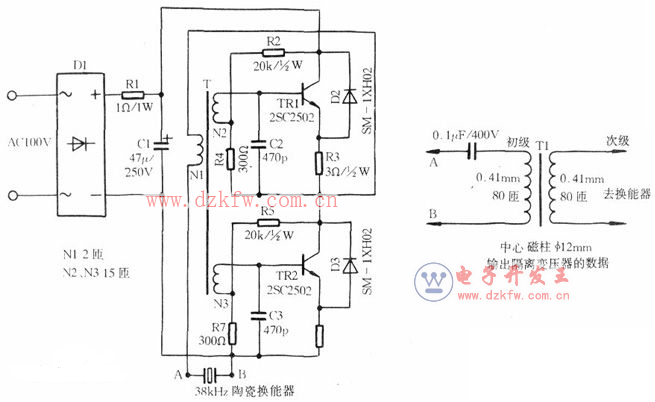

上图为自激振荡型sepp超声发生电路。
