CD4069振荡电路分类及其应用原理分析

作者:佚名    文章来源:本站原创    点击数:4402    更新时间:2018-12-16

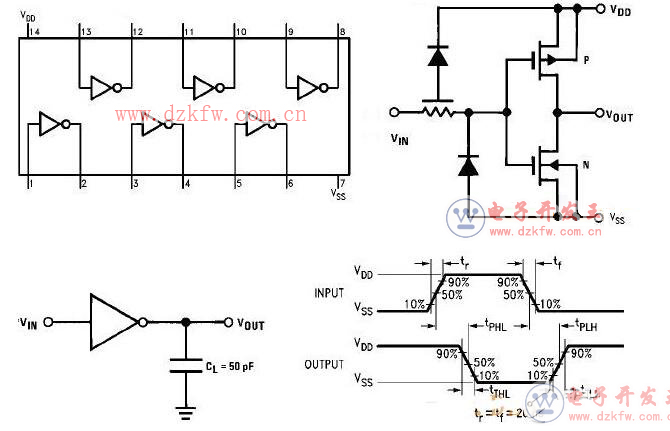

  CD4069芯片是在数字电路和单片机系统中常用的 六反相器,他的结构比较简单,一共有六路反相器,一共有16个引脚。

  每一路反相器的的内部结构如下图的右边所示:

CD4069振荡电路分类及其应用原理分析

  采用RC振荡的方法非常多,如文氏桥振荡等。

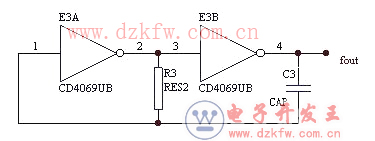

  1.最简单的振荡器 这种振荡器特点是:T≈(1.4~2.3)R*C电源波动将使频率不稳定,适合小于100KHz的低频振荡情况。

   CD4069振荡电路分类及其应用原理分析

  CD4069振荡电路分类及其应用原理

  CD4069由六个COS/MOS反相器电路组成。此器件主要用作通用反相器、即用于不需要中功率TTL驱动和逻辑电平转换的电路中。

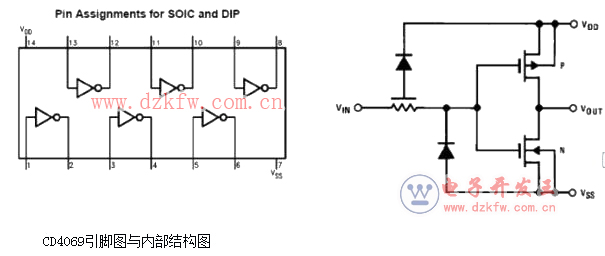

  CD4069引脚功能图

   CD4069振荡电路分类及其应用原理分析

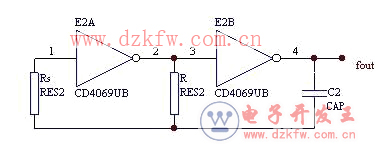

  2.加补偿电阻的振荡 T≈(1.4~2.2)R*C,电源对频率的影响减小,频率稳定度可控制在5%

   CD4069振荡电路分类及其应用原理分析

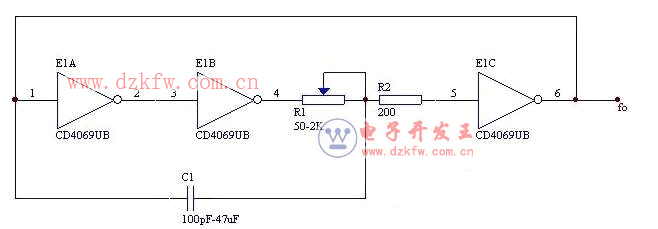

  3.环行振荡器采用TTL反相器,频率可达50MHz

   CD4069振荡电路分类及其应用原理分析

  4.采用施密特触发器构成的振荡器

   CD4069振荡电路分类及其应用原理分析

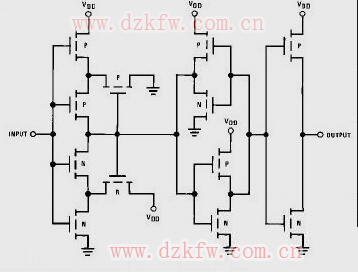

  施密特触发器CD40106B

  由Intersil、NS、TI等公司生产,六通道施密特触发器,下面展示一组,其它类同。

   CD4069振荡电路分类及其应用原理分析

  供电电源电压-0.5~+20V,输入电压-0.5~VDD+0.5V,输入电流±10mA,引脚内部有二极管网络保护,供电电源为+15V时,输出电压可达14.95V。
