LF353运放构成振荡电路--LF353 Oscillation circuit

作者:佚名    文章来源:本站原创    点击数:1917    更新时间:2018-12-06

LF353运放构成振荡电路,LF353 Oscillation circuit

关键字:LF353,方波振荡器电路,带通滤波器,反相放大器

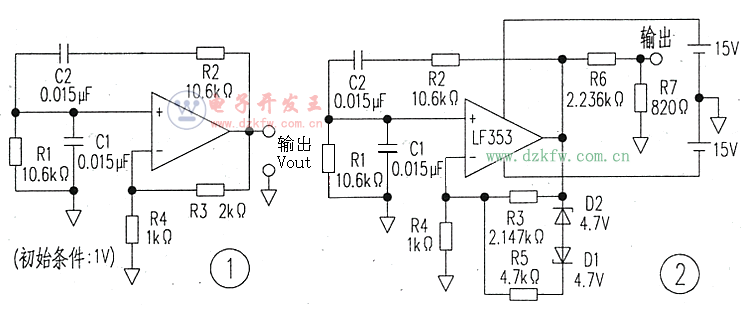

振荡电路如图1所示.由带通滤波器和反相放大器组成。由R2、C2、R1、C1组成的带通滤波器构成放大器的正反馈电路。

LF353运放构成振荡电路--LF353 Oscillation circuit

    当设定R1=R2=R.C1=C2=C时.在频率为fo时带通滤波器的相位为零。因此.当把运算放大器的反馈电阻R3和R4设定为R3=2R4时.同相放大器的增益为3倍,在fo处的环路增益正好为1倍,电路产生振荡,并正好能维持振荡。

    振荡频率可用fo=1/2πRC进行计算.方法如下:

    1.给定振荡频率fo和电阻R的值,计算电容器C的值。

    例如设fo=1000Hz,R=10kΩ,则可以求得C=0.0159μF。

    2.给定振荡频率fo和电容C的值,计算电阻R的值。

    由于0.0159μF不是电容器的标称值.必须用几个电容器经串并联组合后才能实现,在制作电路时不但成本高,操作起来也很麻烦。因此可以先确定电容量,再求电阻阻值。例如此时将电容量设定为C=0.0159μF,即R=1/2πfoC=10.6kΩ。

    对于该振荡电路来说即使环路增益只比1倍稍稍小一点点,电路也不会振荡。所以在设计实际的电路时为了能确保振荡.将R3和R4设定为R3=2.2 R4的关系。此时可以确保振荡.但又带来振荡会随时间不断增加,最后导致波形顶部被限幅的问题。为此需在反馈电路中接入稳压二极管对振幅的增加进行限制。



    图2是输出电压为2Vrms,振荡频率为1kHz的振荡电路的例子。电路的输出阻抗为600Ω。负反馈量减小放大器的环路增益。振荡电路的谐波失真率约为0.5%,开机后振幅会不断增大,约需5ms才会稳定下来。

  这种振荡电路存在振幅会因R1和R2的误差或者C1和C2的误差而变化,这是这种振荡电路的不足之处。例如在图3的电路中若R=2.2kΩ,将C2从0.015μF变为0.016μF,振荡电路的振幅会以7Vrms变成9.3Vms.

  这种振荡电路可振荡的频率范围很宽.可以从数赫兹到数百赫兹。


Tags:振荡电路,方波振荡器电路,LF353,带通滤波器
