7401反相器组成的RC时钟信号产生电路图

作者:佚名    文章来源:本站原创    点击数:1326    更新时间:2018-12-10

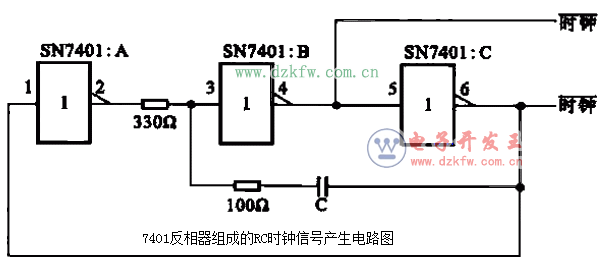

上图所示为RC时钟信号产生电路,它适用于大多数TTL系统。该电路只需要一块6反相器集成电路SN7401中的3个反相器。时钟频率取决于RC的值,其中C的电容量:C为200 pF时,频率为5 MHz;C为1 600 pF时,频率为1 MHz。

7401反相器组成的RC时钟信号产生电路图
