采用陶瓷滤波器组成并联谐振频率振荡电路

作者:袁继清    文章来源:本站原创    点击数:    更新时间:2018-12-25

常用陶瓷滤波器组成工作于并联谐振频率的振荡电路,当需要工作于串联谐振频率的振荡电路时,常见的石英晶振的电路不能照搬,因为陶瓷滤波器的损耗较大,必须有足够高的激励,电路才有可能维持振荡。把用于石英晶振的电路改成用陶瓷滤波器后的电路(见图3),实际上根本就无法工作。

采用陶瓷滤波器组成并联谐振频率振荡电路

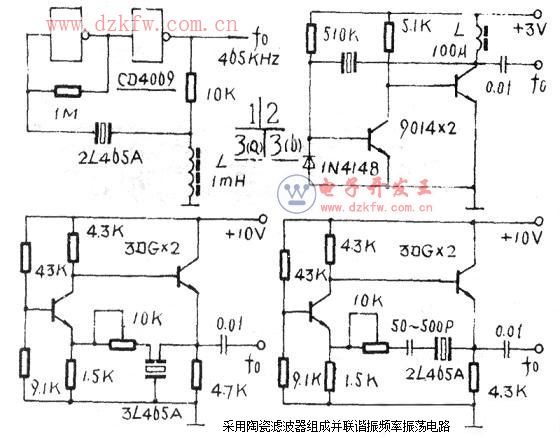

  图l、图2给出了两种振荡电路,它们都非常可靠地工作于串联谐振频率。按图中给出的参数,电路适用于几百千赫的陶瓷滤波器,当用于几十千赫或几兆赫的工作频率时,可将电感L增大至10mH或减小至100μH,以提供适当的激励电平,使其工作于基准频率。其中图1电路工作频率较准确,图2电路受外围电路参数影响,与标称频率有些误差。

Tags:滤波器,并联谐振,振荡电路
