• 文档信息
  • 文档主题：步进电机控制调试
  • 核心设备：西门子S7-200 SMART PLC + DM542步进驱动器 + DC5718HB6401步进电机
  • 通信方式：脉冲控制 + 联锁电路

一、实现目标

实现步进电机的精确运动控制，具备以下功能：

• 速度控制：100~600RPM（推荐工作范围）任意调节，满足不同工况下的运动需求；
• 位置控制：可记忆 2 个固定位置（起点 / 终点），按下对应按钮直接到达，支持线性运动；
• 锁止功能：到达目标位置后通过驱动器励磁锁止，断电 / 急停时刹车抱闸（Q1.3松闸继电器控制）；
• 状态反馈：实时监控系统电源、刹车反馈、回零完成、系统就绪、系统故障；电机位置、移动速度等实时在线监视。
• 参数设定：设定移动速度、起点位置、终点位置及使能按钮（回零校准、起点运动、终点运动），扩展正点动、负点动。

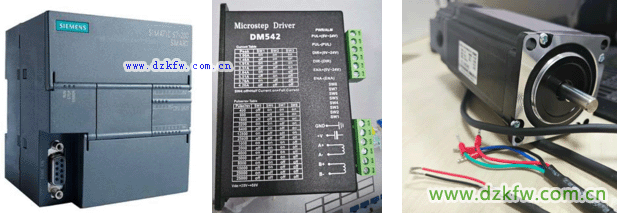

二、设备清单

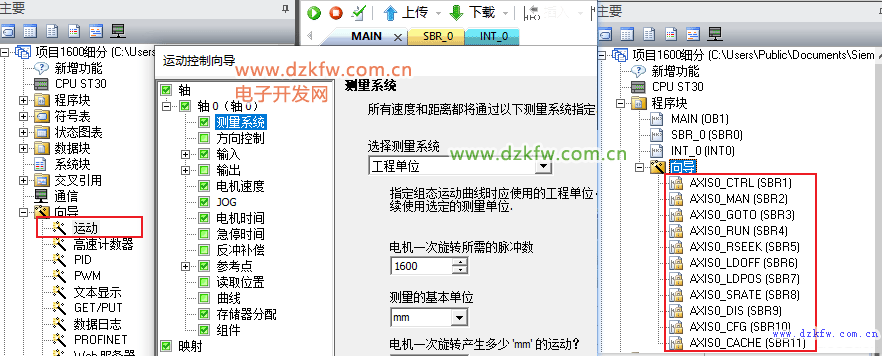

三、组态向导

组态：

• 使用“向导”在PLC中创建一个虚拟的“运动轴”（说明：实际参数设定需根据实际情况得出，文档所指参数值均为经验值并非固定）。

---

• 设置测量系统：选择 “工程单位”。
  • 电机每转的脉冲数 (PPR)： 输入DM542驱动器上设置的细分值，例如 1600。
  • 电机每转的位移： 如果您的机构是丝杠（例如，丝杠导程为5mm），这里就填5，单位选mm。

工程单位和相对脉冲有什么区别？

• “相对脉冲”：PLC直接发脉冲数（定位指令（如AXIS0_GOTO）时，Position参数直接就是脉冲数，需自己计算）
• “工程单位”：自动将行程（厘米/毫米转换成脉冲数），直接发行程（Position := 100.0移动100毫米）

---

• 设置方向控制：选择“单相（2输出）”
  • 单相（2输出）— 常用
    • P0： 脉冲输出（固定为Q0.0）
    • P1： 方向控制（固定为Q0.2）
    • 大多数步进电机驱动器，简单方向控制的伺服驱动器
  • 双相（2输出） 又称"CW/CCW模式"
    • P0： 正向脉冲（Clockwise）
    • P1： 反向脉冲（Counter-Clockwise）
    • 特定的步进驱动器支持此模式，需要明确正反转脉冲分离的应用（两个脉冲输入）
  • AB正交相位（2输出）— 高精度编码器仿真
    • 输出相位差90°的A、B相脉冲
    • 通过A、B相的相位领先关系判断方向
    • 模拟增量式编码器输出，控制支持正交输入的设备，高精度定位系统
  • 单相（1输出）— 仅脉冲，固定方向
    • P0： 脉冲输出
    • 方向固定，无法在运行中改变
    • 单向运动的简单应用，输送带、风机等不需要反转的设备，测试和调试场合

---

• 设置输入输出：
  • 正限位、负限位、原点（推荐设置）

---

• 设置电机速度：
  • 最大值：电机能达到的最高速度（默认值系统根据PLC最大脉冲数自动得出，公示：PLC最大脉冲数 / 细分 * 导程）：
    • 例如：200smart的晶体管数字量输出最大为100KHZ，驱动器细分为1600（电机转一圈需要的脉冲数），导程5mm（电机转一圈的位移），理论计算 = 312 mm/s；然而需依据电机的物理特性，如57的步进电机转速带载一般工作转速为600转，实际计算 = 50mm / s（600prm / 60min * 5mm）
  • 最小值：系统自动计算，固定值
  • 启停速度：最大速度的5%-10%，可以较低速度，防止启动时堵转或失步。

---

• 设置电机加减速时间：
  • 从200ms开始测试，观察运行效果
  • 如果运行平稳，可尝试减少到150ms提升响应
  • 如果出现振动或丢步，增加到250-300ms
  • 精密定位应用建议保持200ms或稍增加
  • 减速时间设置与加速时间相同或稍长

---

• 设置参考点：（重要：绝对位移必须设置参考点）
  • 快速回零：电机的工作速度（例如：10mm/s）
  • 接近零点慢速：工作速度的20%
• 映射：
  • 查看实际对应的绝对地址

---

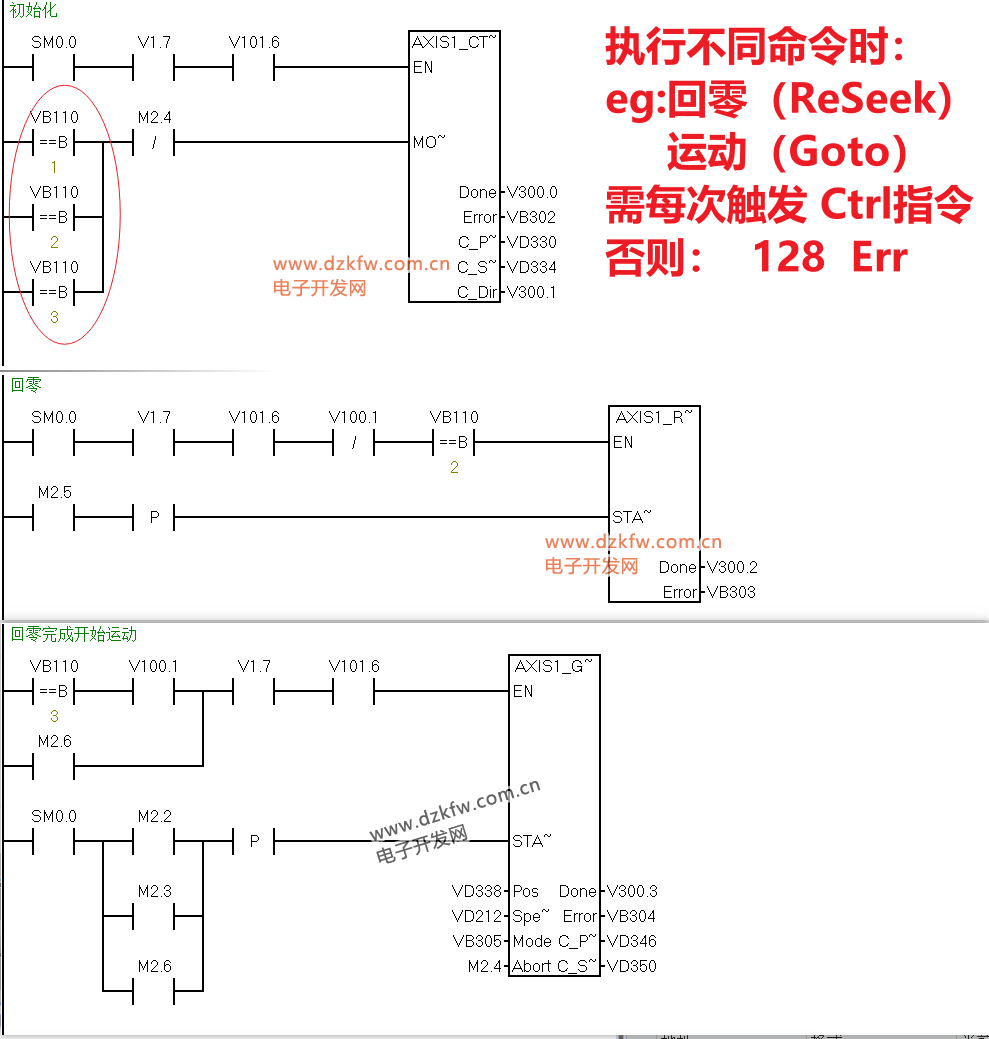

完成向导： 点击“生成”，软件会自动创建一系列子程序（如 AXIS0_CTRL, AXIS0_GOTO等）和对应的数据块。那这些块如何使用，都是什么含义呢？

四、设备接线

• 信号线（PUL+ \ -、DIR+ \ -、ENA+ \ -）：
  • 脉冲 / 方向信号：采用共阴极接法（适配 PLC 源型 PNP 输出）；
  • 使能信号：悬空（驱动器默认使能）
• 电机绕组（A+\ -、B+ \ -）
  • 电机的旋转方向（顺逆时针）可以通过调换某相绕组（例如：驱动器A+接电机A-、驱动-接电机+）的接线改变其运动方向.
• 刹车（红、黑）
  • 刹车释放条件：系统上电且无急停
  • 刹车施加条件：系统断电或手动急停触发
  • 通过中间继电器隔离控制（刹车线圈为感性负载，避免烧毁 PLC 输出点）
• 电源供电
  • 驱动器电源与 PLC 电源独立，避免干扰

• 共阴极（负极并联到0V，正极接PLC输出点，高电平有效）
• 共阳极（正极并联到24V，负极接PLC输出点，低电平有效）

IO映射表

五、控制逻辑

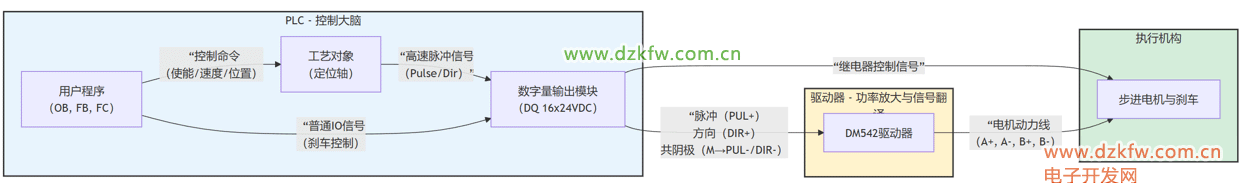

信号流向：

• PLC（程序→高速脉冲 / PTO 指令）→ DM542 驱动器（脉冲处理 + 功率放大）→ 步进电机（执行运动）→ 丝杠传动（将旋转转化为平移）


状态机说明： 确保运动控制的唯一性、安全性和位置准确性。

• 状态划分：系统包含 3 种工作状态，定义如下：

  • S0：回零状态（初始状态）：执行回零子例程（AXIS0_RSEEK），寻找参考坐标
  • S1：自动状态：执行自动定位子例程（AXIS0_GOTO），支持一键到达起始位置 / 目标位置，速度可调
  • S2：点动状态：执行点动子例程（AXIS0_MAN），支持正方向点动、负方向点动（单次位移1mm，可组态定义）

• 控制原则

  • 互斥激活：任何时刻仅允许一个运动控制子例程（AXIS0_RSEEK/AXIS0_GOTO/AXIS0_MAN）处于激活状态，避免指令冲突
  • 初始化保障：利用 PLC 首次扫描标志（SM0.1）强制初始状态为 S0（回零状态），解决重启 / 下载程序后内存重置、位置丢失问题
  • 状态切换约束：回零状态（S0）必须完成回零操作后才能切换至其他状态；自动 / 点动状态可直接切换至任意状态（切换时自动停止当前子例程）

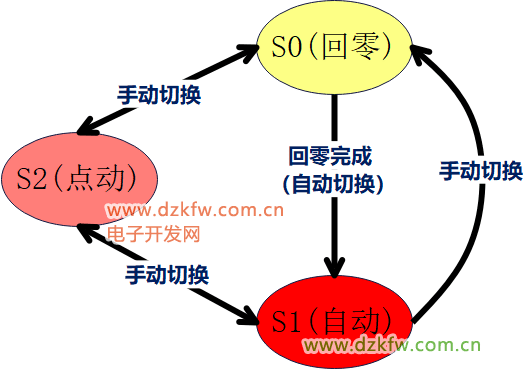

• 状态转换图


状态机切换：

• S0：回零状态（初始状态）
  • 进入条件
    • PLC 首次扫描（SM0.1=1）时强制进入
    • 其他状态下收到 “切换至回零” 指令时进入
  • 执行内容
    • 激活回零子例程（AXIS0_RSEEK），发送回零指令
  • 退出条件（必须同时满足）
    • 回零完成标志位 = 1，即：
    • 回零错误码 = 0（无报错）
    • 回零指令 DONE=1（指令执行完成）
    • 当前位置 POS=0（到达参考坐标）
    • 回零传感器 = ON（触发参考点）
  • 退出后动作
    • 自动切换至 S1（自动状态），激活 AXIS0_GOTO 子例程

---

• S1：自动状态
  • 进入条件
    • 回零状态（S0）完成回零后自动进入
    • 点动状态（S2）状态下收到 “切换至自动” 指令时进入
  • 执行内容
    • 1.激活自动定位子例程（AXIS0_GOTO）
    • 2.支持操作：
      • 一键到达起始位置（触发 “起始位置指令”）（0~50mm）
      • 一键到达目标位置（触发 “目标位置指令”）（50~180mm）
      • 速度调节（通过 “速度设定变量” 实时修改运动速度）（0.1~50mm\s）
    • 实时监控自动定位状态（是否到达目标位置、是否报错）
  • 退出条件
    • 收到 “切换至回零” 或 “切换至点动” 指令
  • 退出后动作
    • 停止 AXIS0_GOTO 子例程，根据指令切换至对应状态

---

• S2：点动状态
  • 进入条件
    • 其他状态下收到 “切换至点动” 指令时进入
  • 执行内容
    • 1.激活点动子例程（AXIS0_MAN）
    • 2.支持操作：
      • 正方向点动（触发一次正向位移1mm）
      • 负方向点动（触发一次负向位移1mm）
      • 速度调节（通过 “点动速度设定变量” 修改点动速度）
  • 退出条件
    • 收到 “切换至回零” 或 “切换至自动” 指令
  • 退出后动作
    • 停止 AXIS0_MAN 子例程，根据指令切换至对应状态

异常处理

• 回零失败：若回零过程中报错（AXIS0_RSEEK.ERR≠0），系统保持在 S0（回零状态），需人工排查后重新触发回零
• 位置丢失处理：若在非回零状态下发生重启 / 下载程序，SM0.1 会强制回到 S0，重新执行回零以校准位置

初始化指令

• 默认起始位置10mm（0~20mm）
• 默认目标位置180mm（0~180mm）
• 默认运动速度10mm/s（0.1~50mm/s）

锁止控制

• 正常锁止：位置控制指令执行完成后，驱动器保持电机励磁（通电），通过 “保持力矩” 锁止电机，无需额外操作；
• 安全锁止：系统断电 / 紧急停止时，刹车自动抱闸（备份锁止）；
• 注意：运动前需先释放刹车，运动完成后保持刹车释放（依赖驱动器励磁锁止）。

功能联锁

• 在用户界面显示驱动器上电状态（通过继电器反馈）；
• 程序中加入 “驱动器上电” 联锁，未上电禁止读取位置（驱动器未上电，位置显示假值）

六、测试过程

硬件准备：

• 驱动器拨码确认（电流 3.76A、细分 1600 脉冲 / 转）；
• 接线检查（脉冲 / 方向共阴极、刹车继电器隔离、电源正负极无反接）；
• 机械检查（丝杠无卡死、电机与联轴器连接牢固、限位开关预装到位）。

软件准备：

• 安装 STEP 7-Micro/WIN SMART（Win10/11 需以 “管理员身份运行”，解决兼容性问题）；
• PLC 硬件组态（选择对应型号，启用 PTO 功能）；
• 使用 “位控向导” 生成脉冲控制程序（不可用普通指令控制 Q0.0，避免失步）。

测试步骤

七、常见故障

八、总结

关键经验（避坑要点）

• PLC 选型：必须选晶体管输出型（MT），继电器输出型无法发出高频脉冲；PNP 输出对应共阴极接线，NPN 对应共阳极，接反会导致无信号；

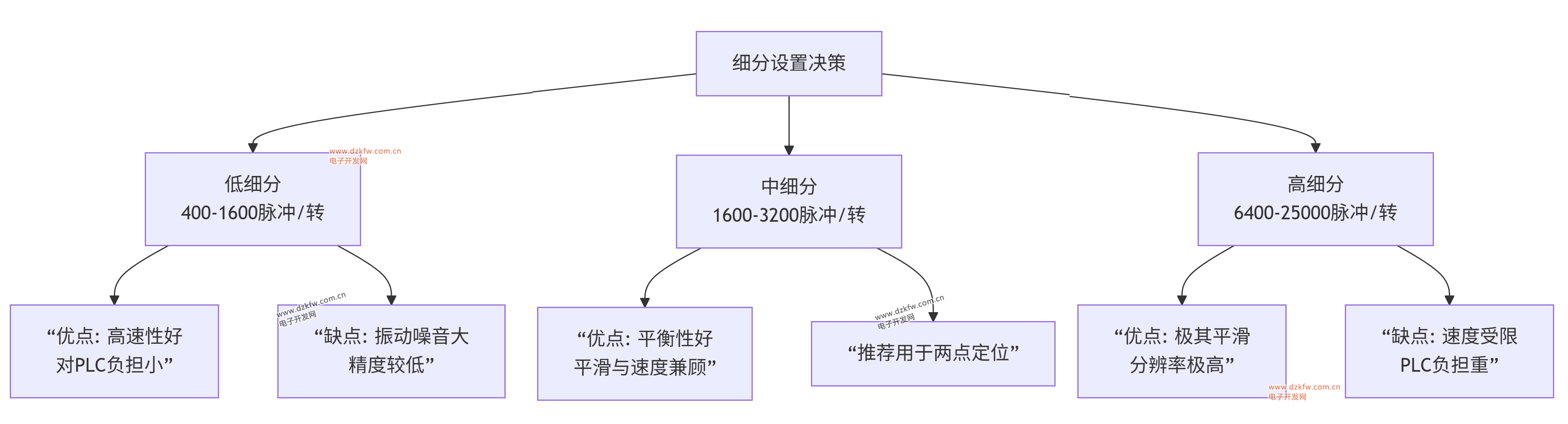

• 细分选择：中细分1600-3200


• 回零必要性：每次 PLC 断电、程序下载后，必须重新回零，否则位置计数器与实际位置偏差会导致定位错误；

• 加减速时间：不可省略，建议设置 200~500ms，防止电机启动 / 停止时失步（尤其是高负载工况）。

注意事项

• 正式使用前必须加装限位开关，防止平移台超行程撞机；
• 刹车线圈为感性负载，必须通过中间继电器隔离，避免烧毁 PLC 输出点；
• 定期检查驱动器电流、温度（最高不超过 70℃），避免过载；

公式汇总：

• 脉冲频率（Hz）=目标转速 RPM / 60 × 细分
• 位移距离（mm）=脉冲数 / 细分 × 丝杠螺距 / 细分
