一、以太网通信的概念和认识

200 SMART PLC 上自带了一个RJ45的通讯网口，还有一个RS485(以太网)的串口，在这两个通讯口中，均能实现设备与设备之间的通信，以太网我们常用的有给CPU上下载程序及固件升级等。除此以外，还可以实现设备与设备之间的以太网通信，(比如触摸屏、组态王等)实现两个或多个PLC之间的数据交换；以太网的通信传输速度比自由口等其他串口通信速率要快，一次最多可传输200个字节的数据

西门子与西门子设备之间的通信更多的是走S7通信，但如果西门子需要和其他品牌的设备通信时，S7通信就无法满足了；此时可使用TCP/IP、UDP、MODBUS TCP等。在200 SMART PLC中，固件版本在2.2 以上时就增加了TCP/IP、UDP等(开放式通信) SMART PLC和其他设备做通信时，分本地站和远程站。远程站无需编写通信程序。本地站类似串口通信的主站，远程站类似从站；区别在于串口通信需要发送通信请求，而开放式通信是时刻进行数据交换的

二、以太网通信的具体操作

200SMART系列PLC之间的以太网通信，两台PLCC之间要实现以太网通信的话固件版本一定要在2.0 以上才行；要实现以太网通信我们可以通过两种方式去完成：一是通过编程的方式，编程方式灵活；二是通过向导的方式。

要实现PLC之间通过以太网进行数据交往，可使用GET(读)/PUT(写)操作配置；GET/PUT操作配置通过向导的方式进行配置：

1、分别对本地站和远程站PLC进行硬件组态，配备好IP地址(目的是让需要建立通信的PLC在同一个网段)

2、在本地站中使用GET/PUT向导配置通信程序，远程站中不需要编写任何通信程序

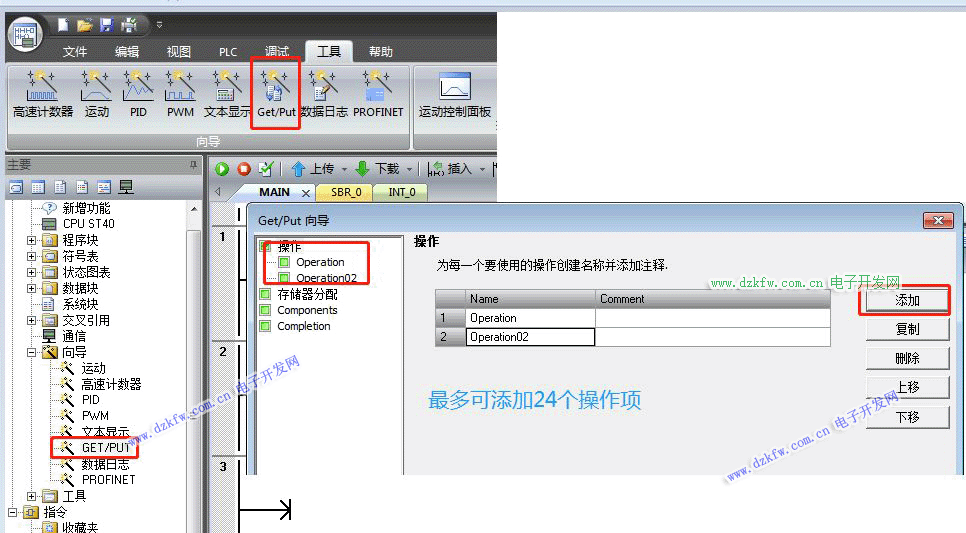

选择操作向导：

一个操作项就是一个读或写的操作；一个操作针对一个PLC，最多添加24个

一个PLC做本地站的时候可最多带8个远程站PLC ，同时一个本地站的PLC也可以响应8个远程站的请求。本地站PLC也能被其他PLC访问

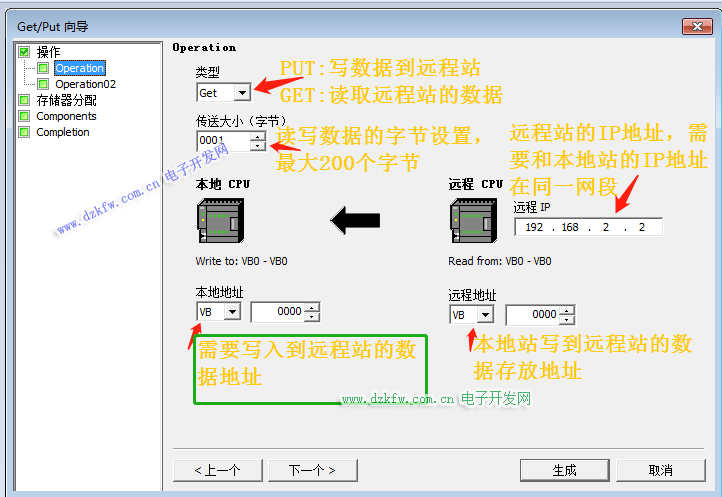

PUT：把本地站的数据写给远程站

GET：本地站读取远程站的数据

不同远程站PLC的IP地址填写实际对应的地址，但必须和本地站IP在同一网段！

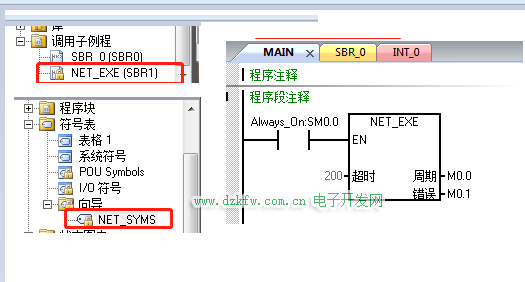

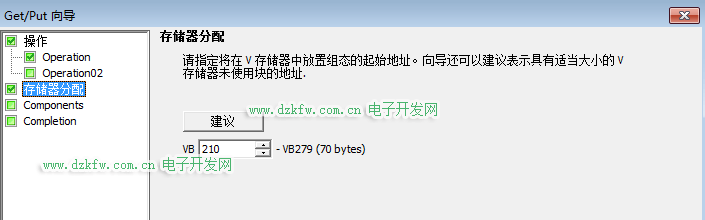

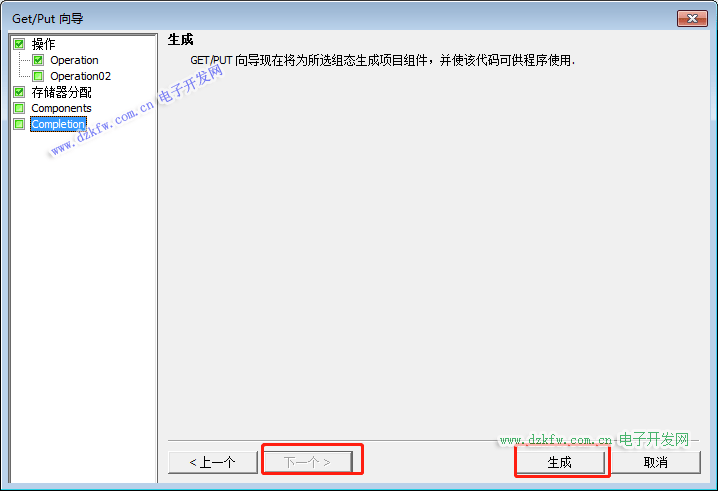

存储器分配的地址在程序中不能再重复使用  选择下一步。。下一步。。最后点生成 向导完成后，会生成子程序和符号表

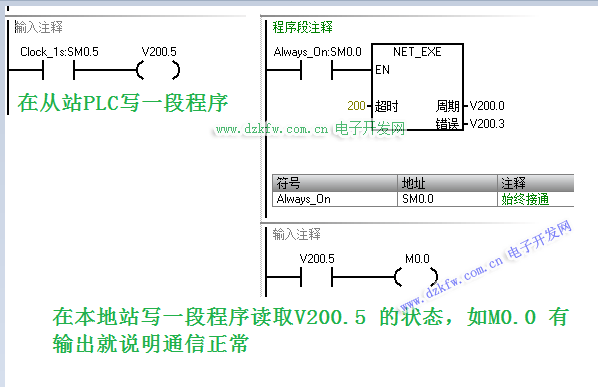

如超时时间为0 表示不用超时时间 周期和错误为BOOL变量可用V/M/Q 等 下载程序并监控，周期这个管脚的位会0/1之间不停的切换，则表示在进行数据交换 ；多台PLC进行数据交换时，如其中一台报错时，并不会影响其他PLC的通信三、 如何检测远程站的PLC是否报错没通信上呢？ 可在远程站写一段程序，做一个输出；接着再本地站去读这个输出点，如能正常通信，则表示通信正常
