「十几年工控行业经验大揭秘」西门子plc入门难？掌握这些快速入门！S7-200SMART入门教程

第一部分、特点及硬件结构说明

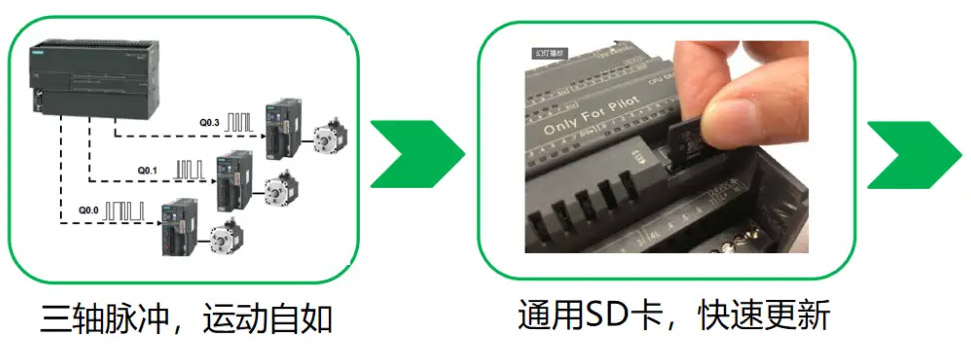

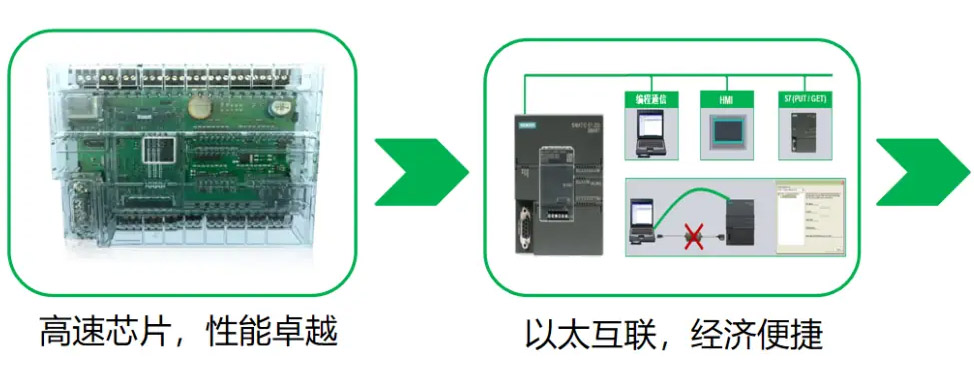

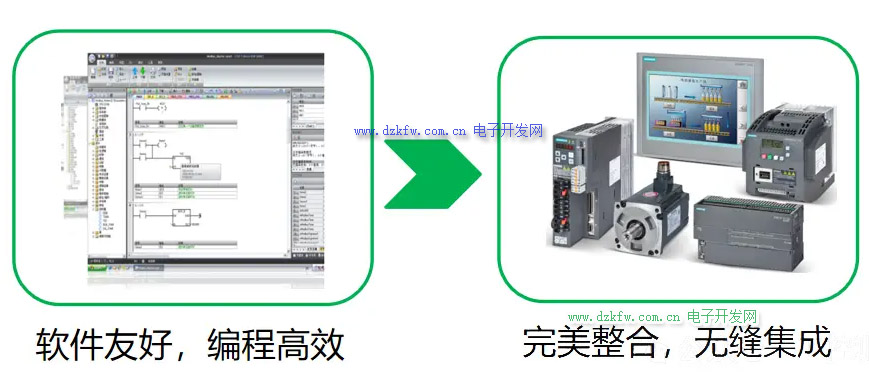

1、S7-200 SMARTPLC的特点

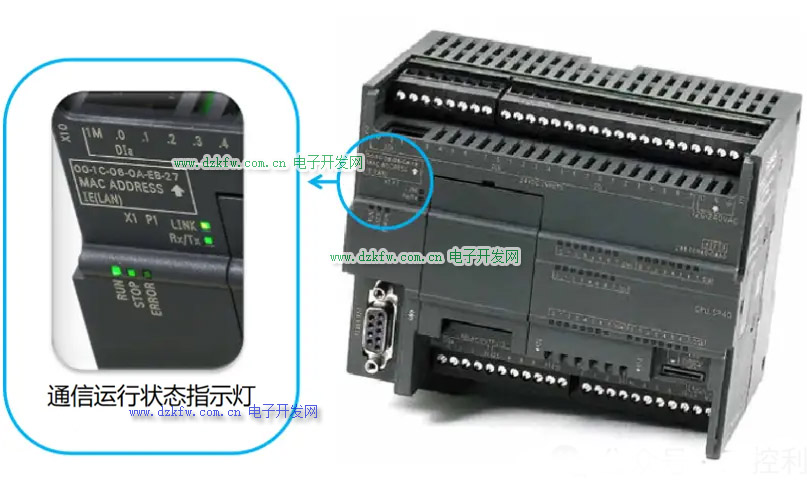

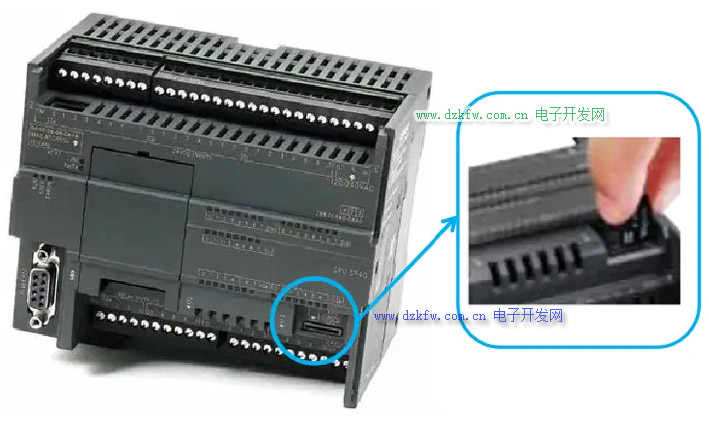

2、S7-200 SMART PLC硬件结构及PLC参数说明

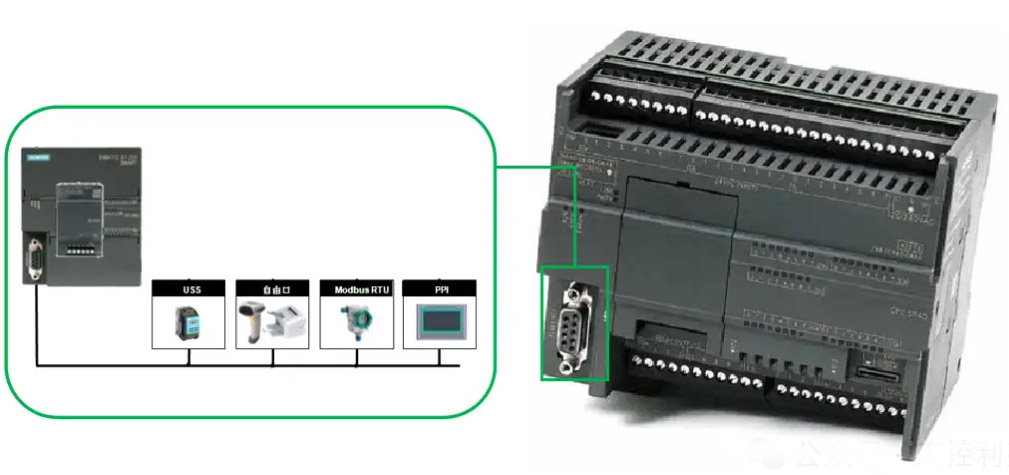

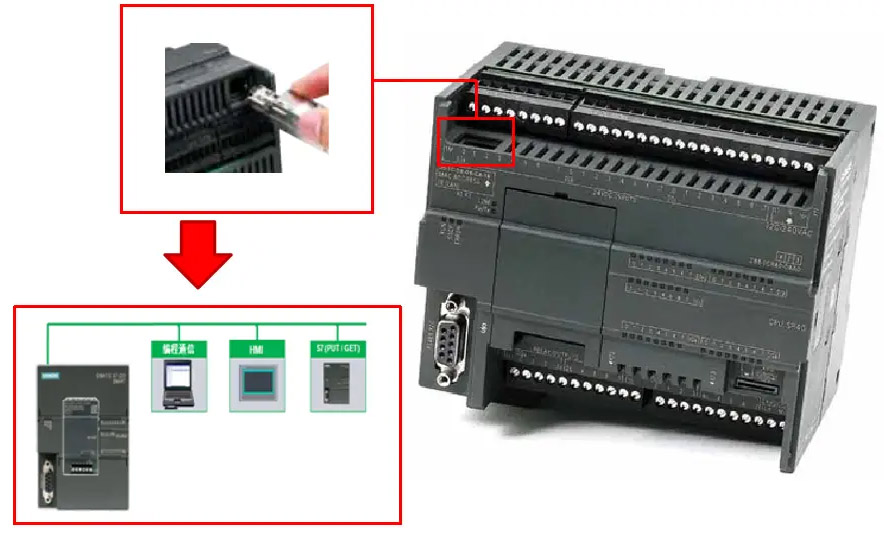

3、S7-200 SMART PLC的系统构成

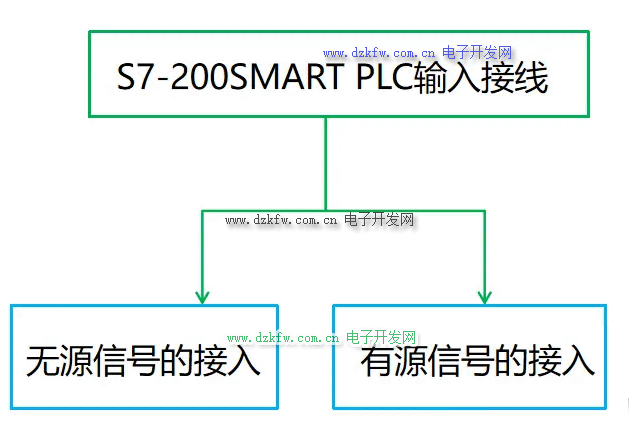

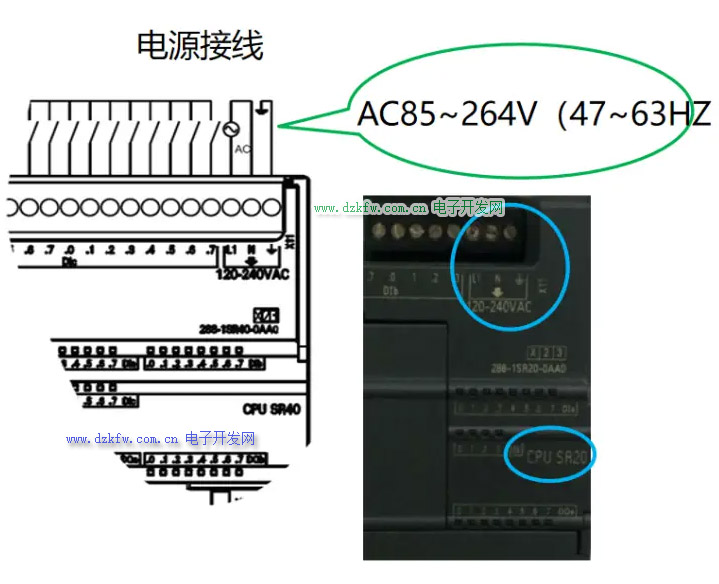

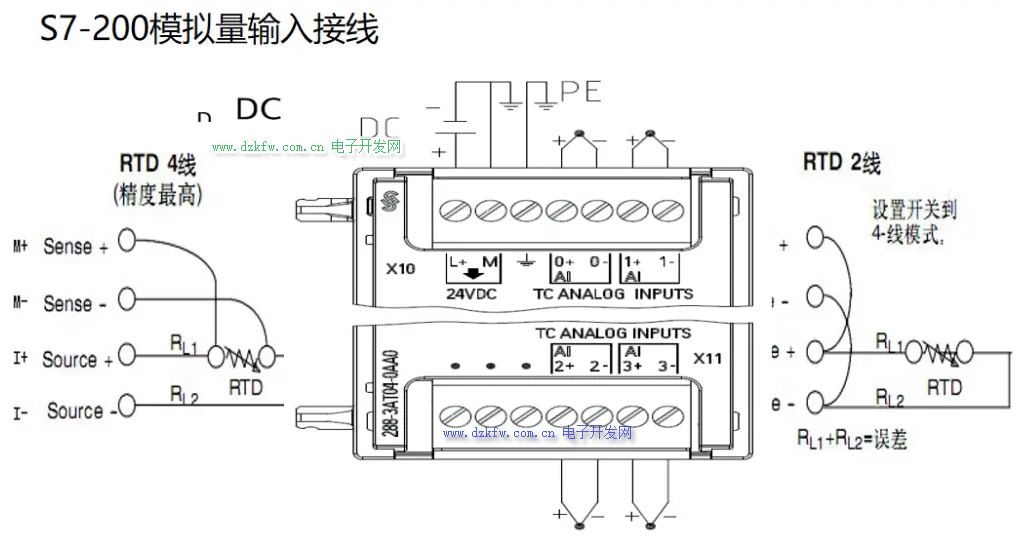

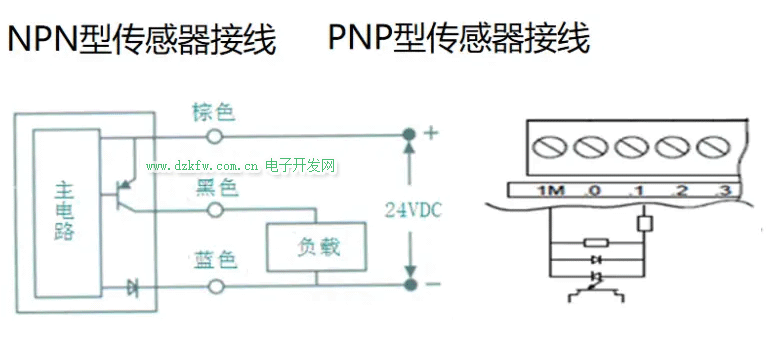

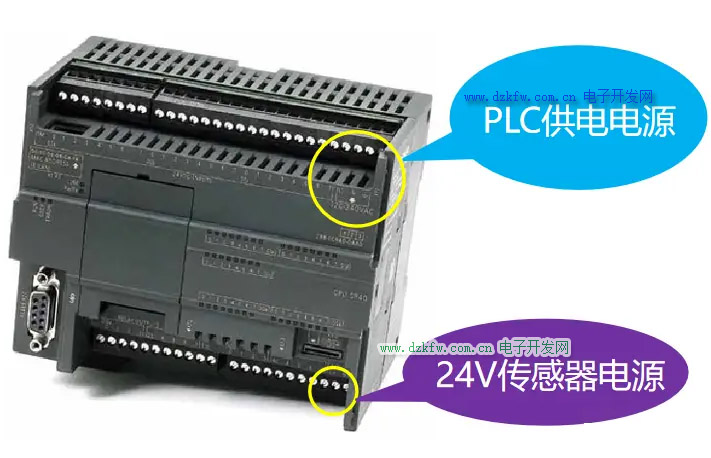

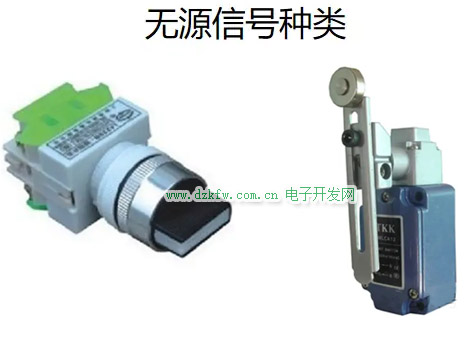

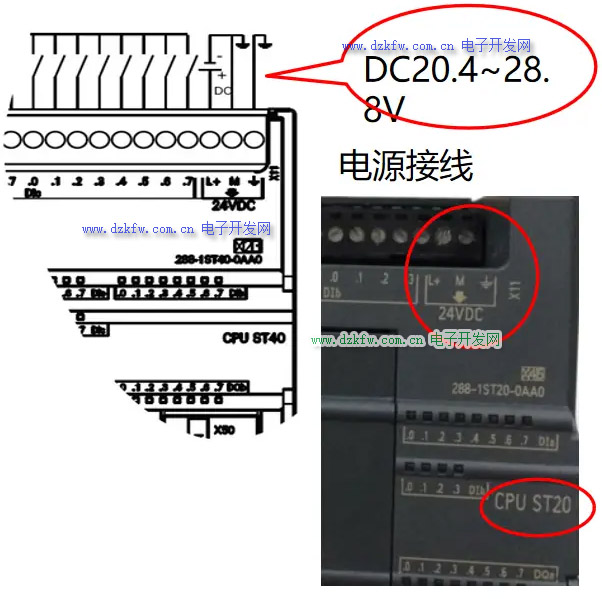

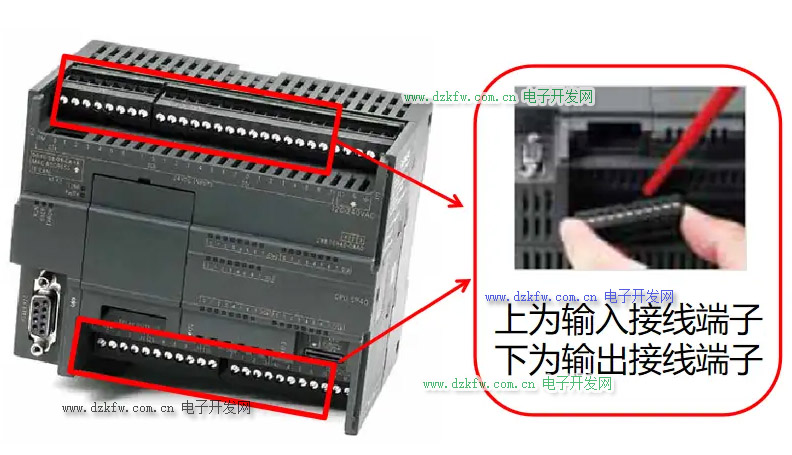

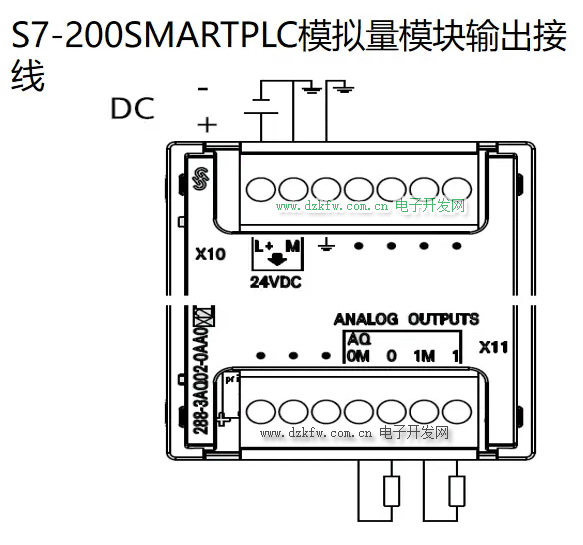

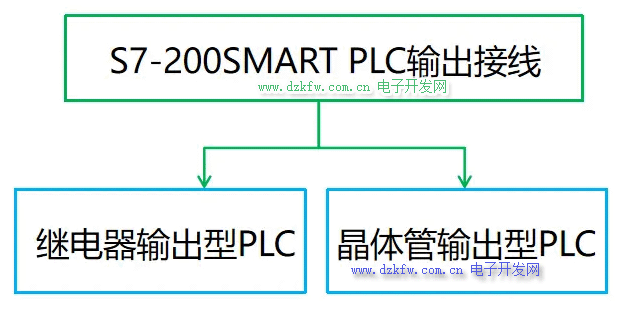

4、S7-200 SMART PLC接线说明

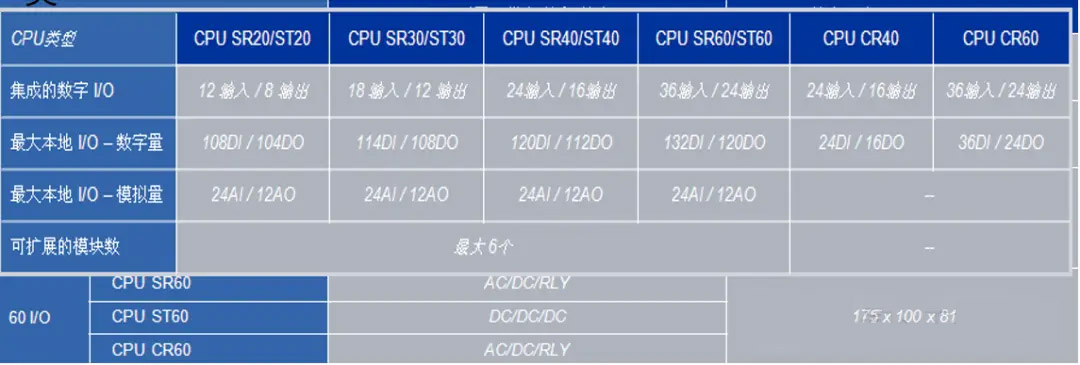

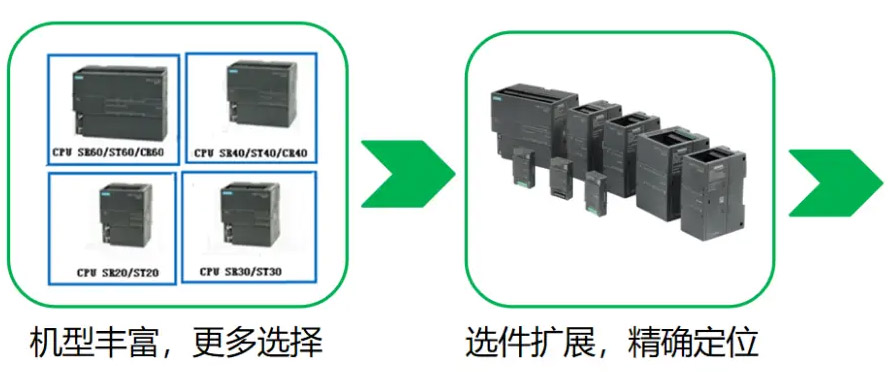

S7-200SMARTPLC的种类

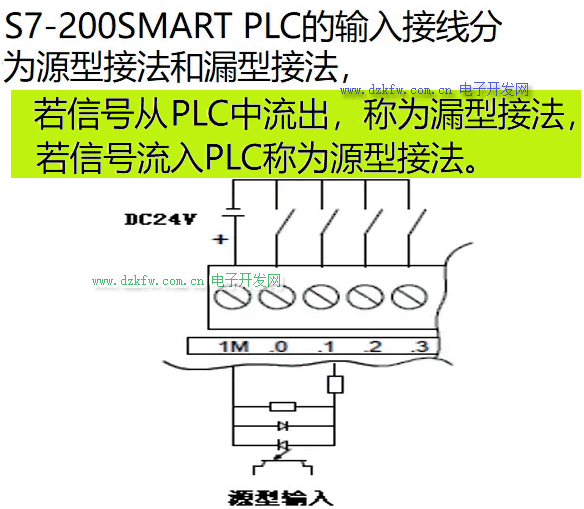

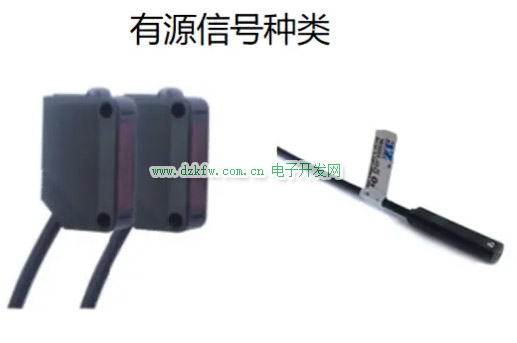

1、数字量输入额定电源为DC24V、4mA

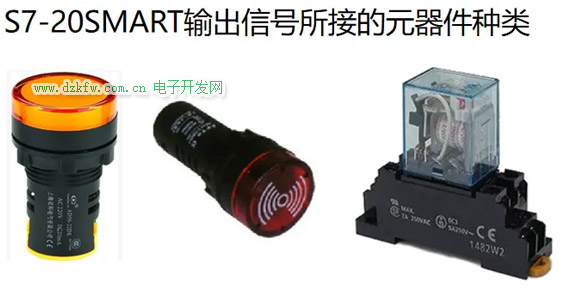

2、数字量输出：晶体管为源型输出，电压范围：20.4 - 28.8 VDC （电流0.5A）

3、继电器电压范围：5 - 30 VDC 或者 5 - 250 VAC（电流2.0 A）

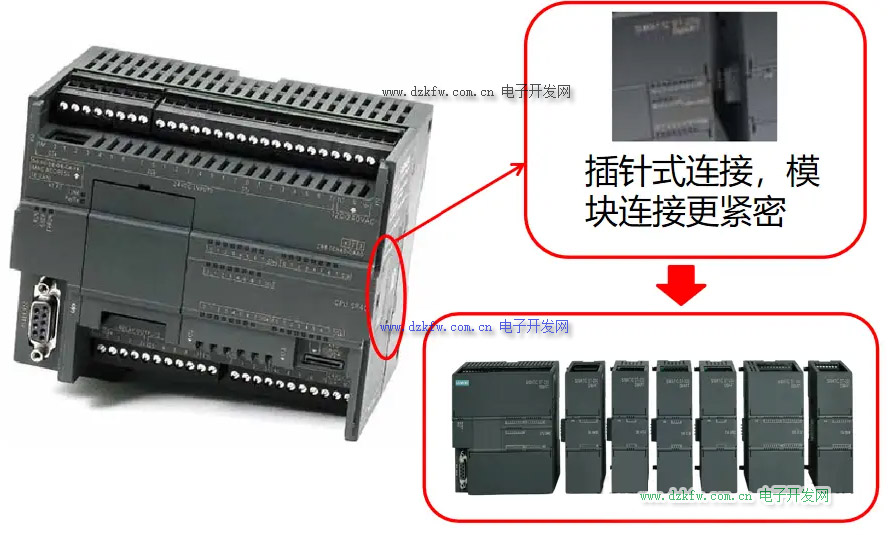

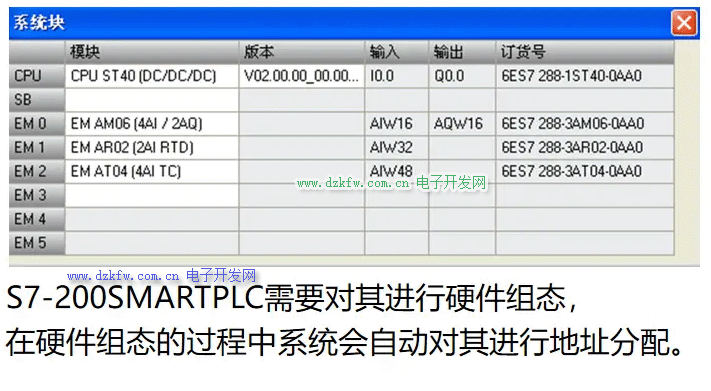

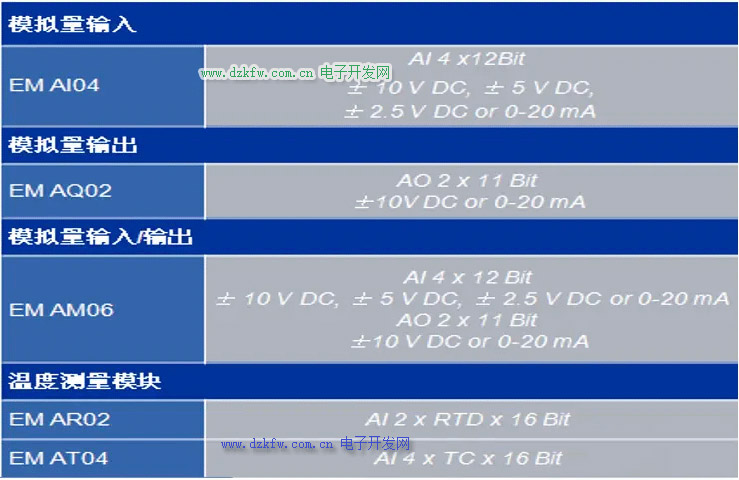

S7-200SMART PLC 扩展模块种类














第二部分、S7-200SMART 软件使用指南

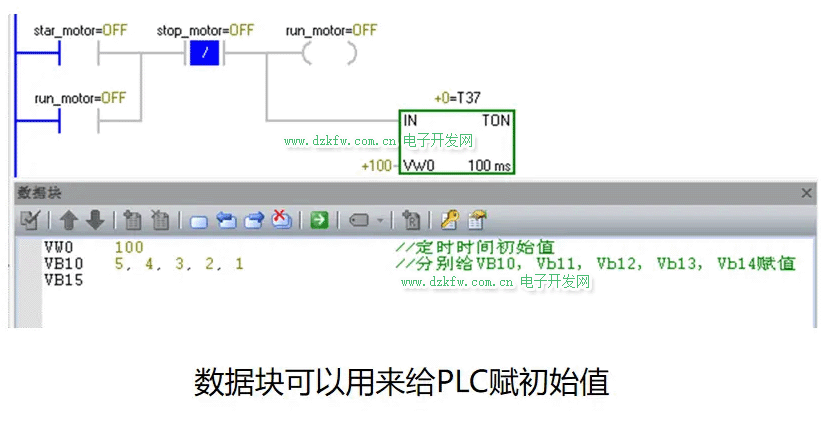

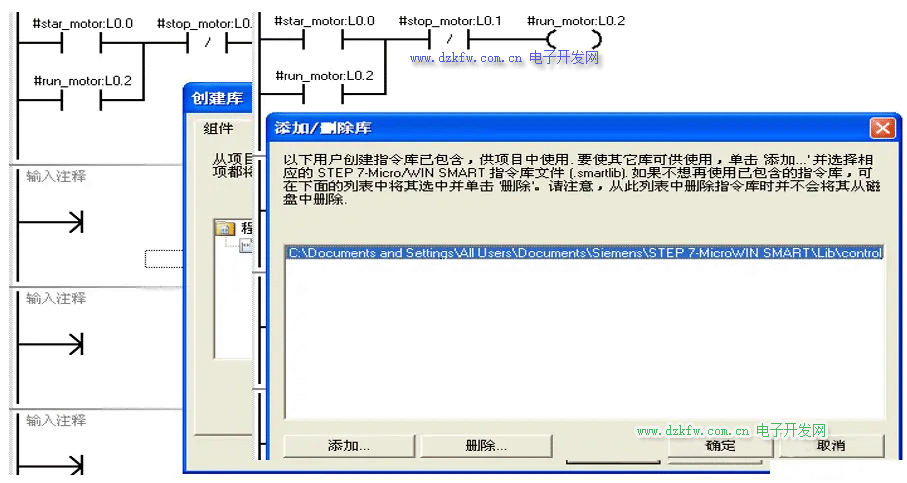

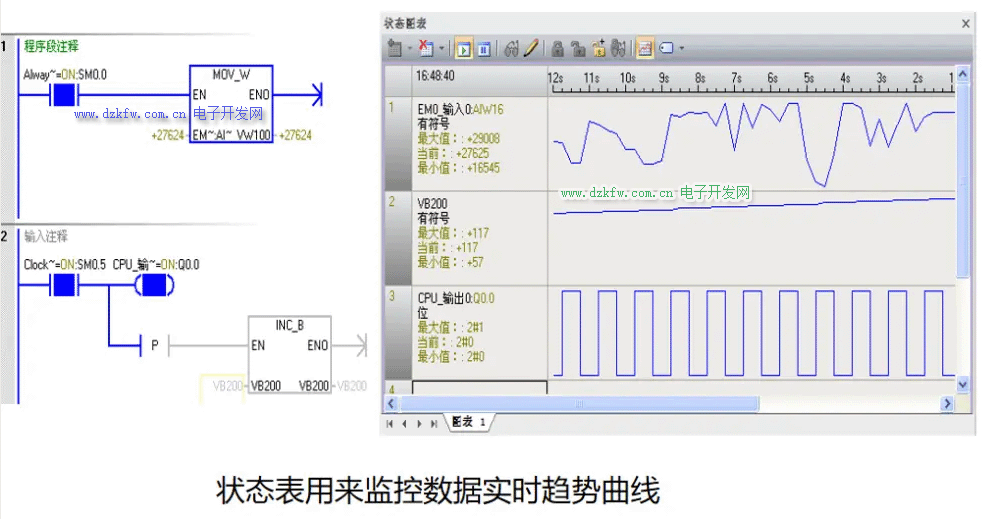

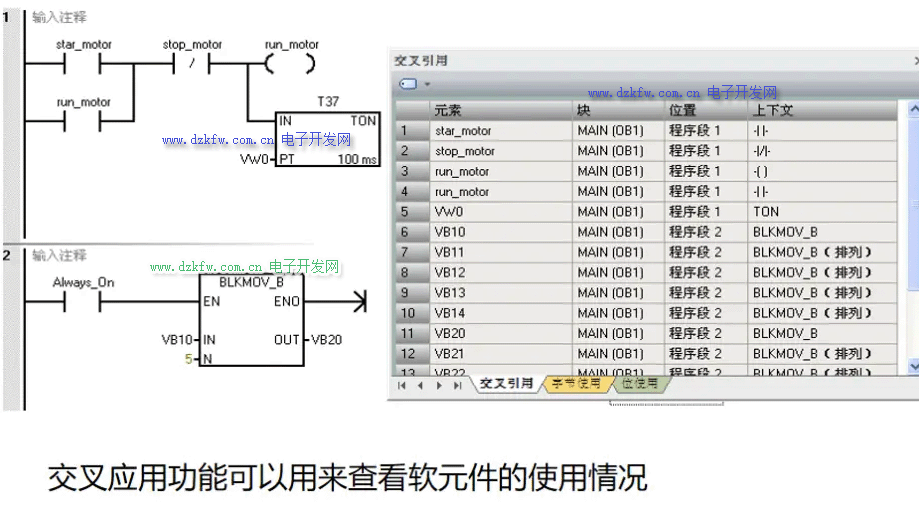

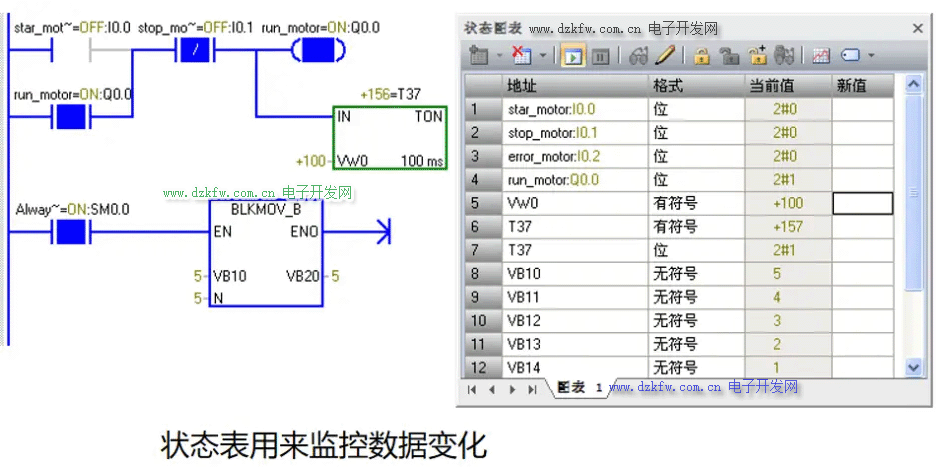

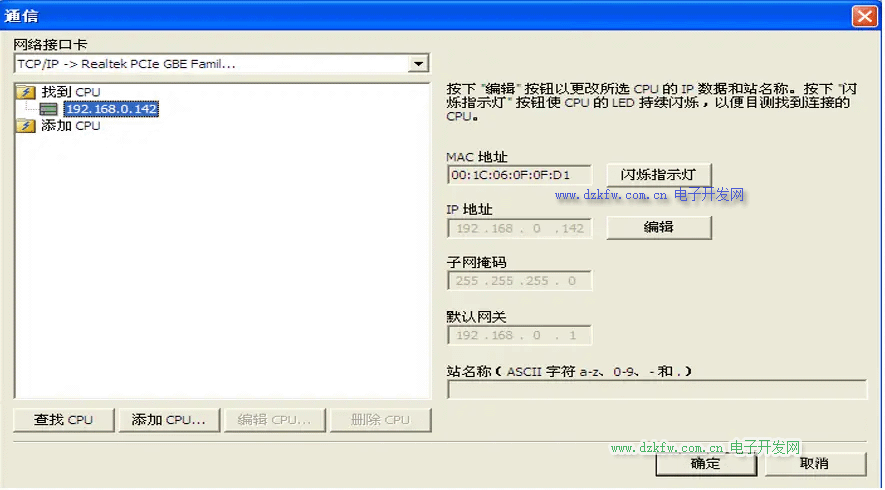

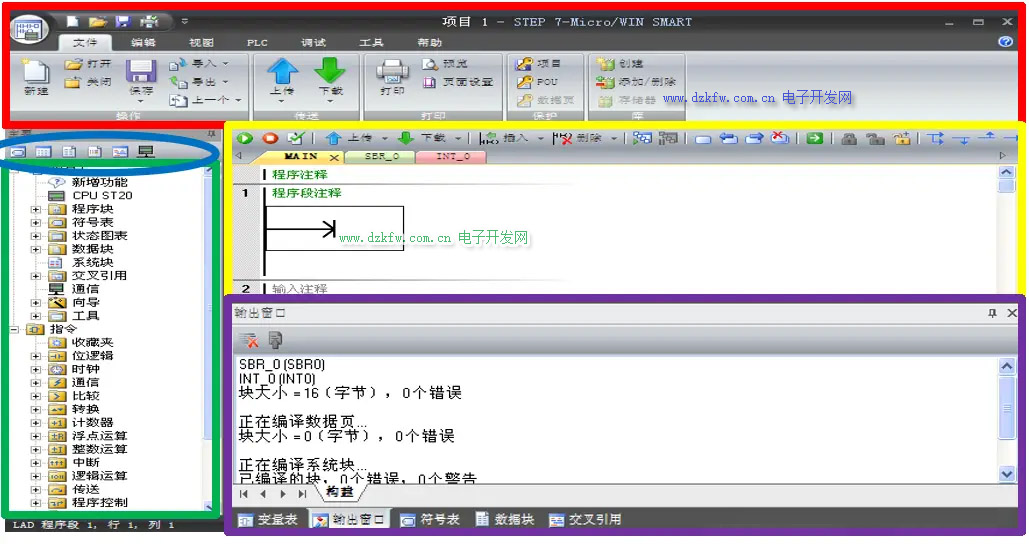

1、掌握软件中常用的功能简介

2、PLC程序结构简介

3、PLC程序执行过程简介











子程序：

子程序只有在调用时才执行的程序，可以再子程序、中断程序、或是另一子程序中调用，使用子程序，可以把用户程序进行结构化的划分。使用子程序具有以下优点：

（1） 可以减少程序的大小

（2） 可以缩短扫描时间

（3）可以进行项目的移值

中断程序：

中断程序是可选元素，发生特定中断事件时，中断例程会进行响应，可以设计一个中断例程来处理预先定义好的中断事件，当指定事件发生时，CPU会执行中断例程。中断程序不能被主程序调用，只有中断程序跟中断事件相连后，并且该中断时间发生时，CPU才会去执行中断程序。

在S7-200SMART PLC中其程序的编写结构主要有以下三种编程方式：

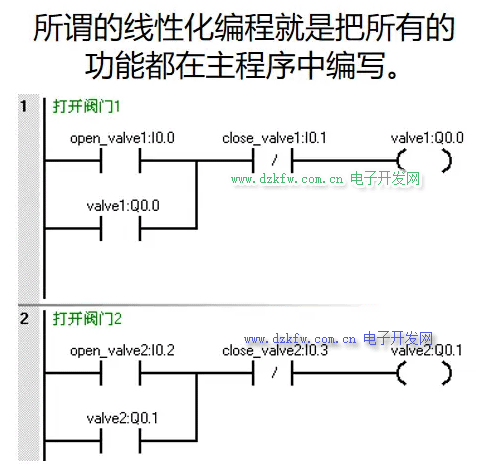

       （1）线性化编程

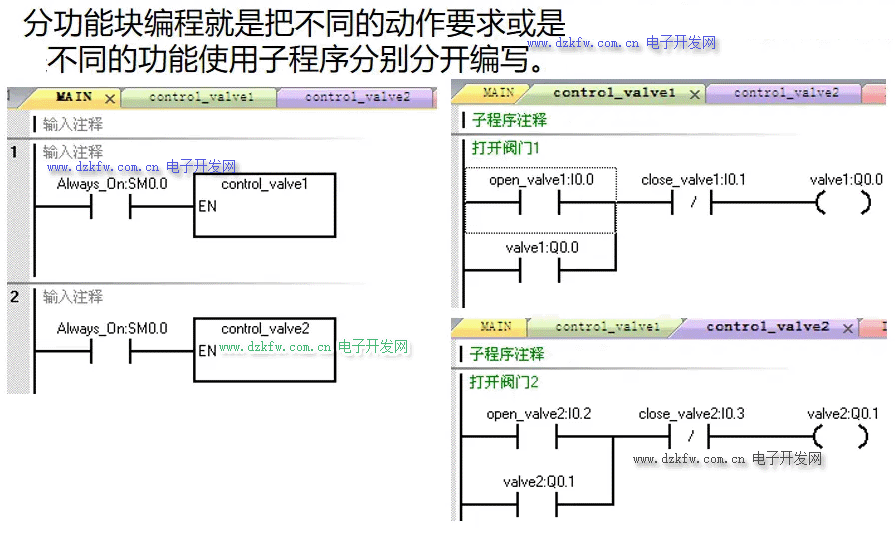

       （2）功能块化编程

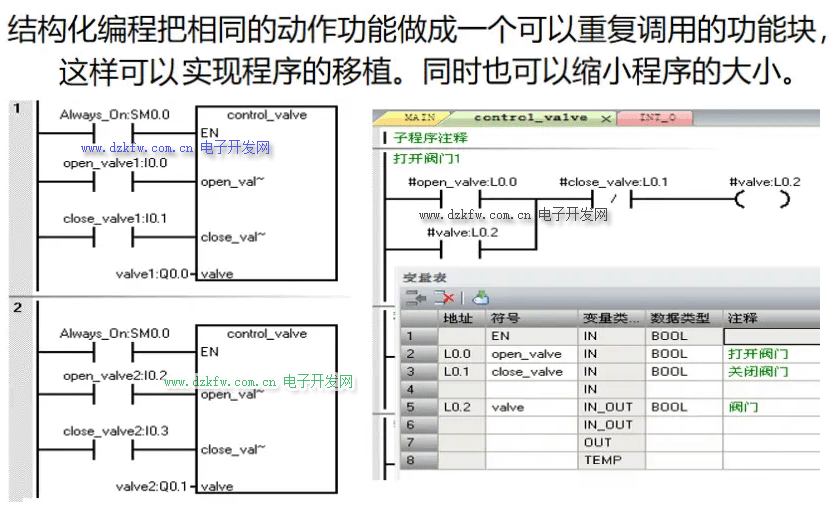

       （3）结构化编程。




第三部分、S7-200SMART 编程基础

内部数据存储区

（1）  全局变量存储器（V），用于存储PLC中的运算数据

（2）位存储器（M），与继电器控制系统中的中间继电器类似，起辅助类作用

（3）特殊存储器（SM），用于CPU与用户之间传递信息提供一种手段。

（4）定时器（T），用于时间的累积，其作用相当于继电器控制电路中的时间     继电器。

（5）计数器存储器，用于累计其输入端脉冲电平由低到高的次数

（6）高速计数器存储器（HC）用于对比PLC的扫描周期要快的信号进行计数

（7）局部存储器（L）用于向子程序列传递形式参数用。

（8）顺控继电器（S）用于组织机器操作或进入等效程序段的步骤。

（9）累加器（AC），累加器可以向存储器一样使用的读写设备，一般用于存储中间运算结果。

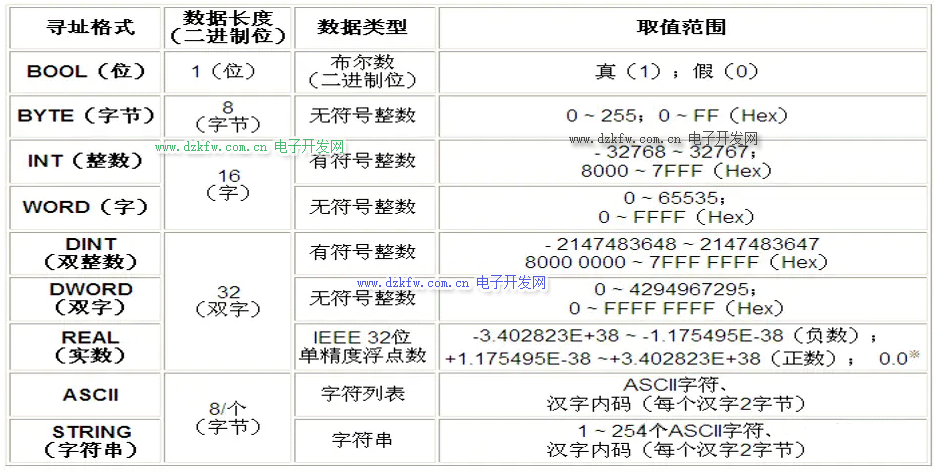

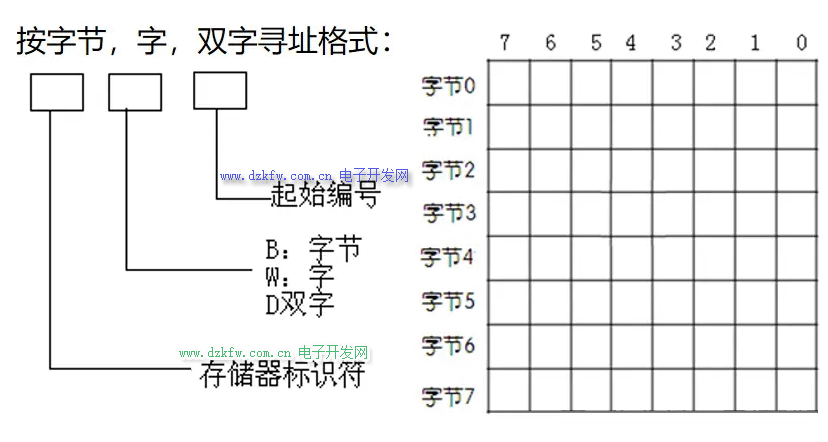

对数据存取的寻址方式可以分为直接寻址、间接寻址两大类。直接寻址分为以下几种：

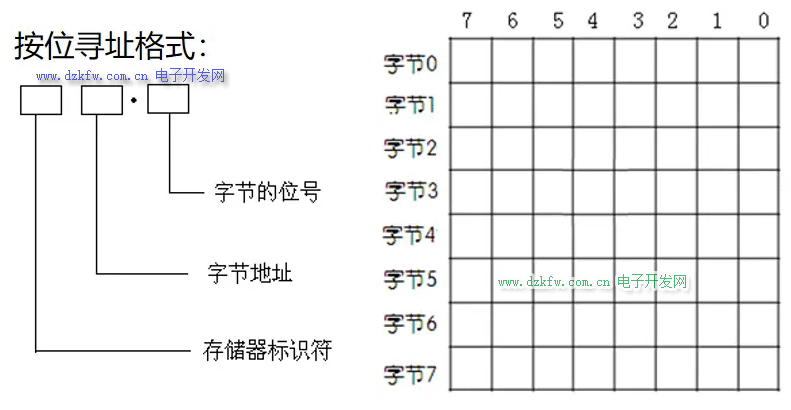

1、按位寻址

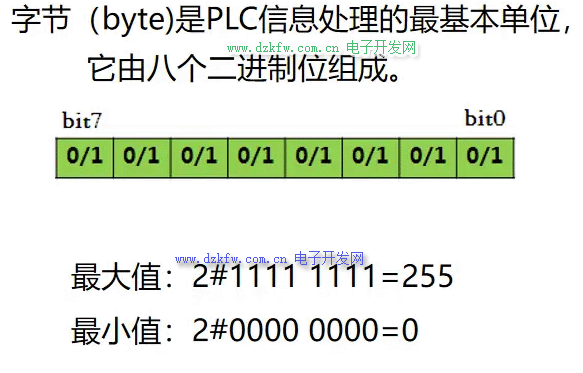

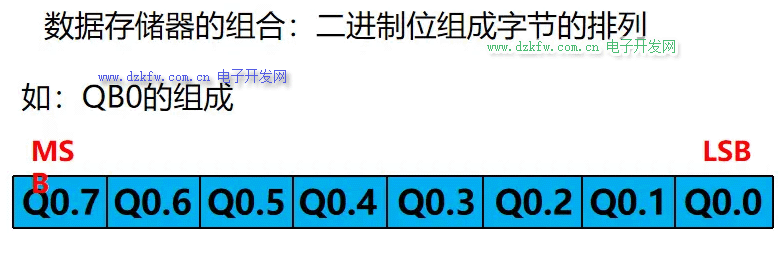

2、按字节寻址

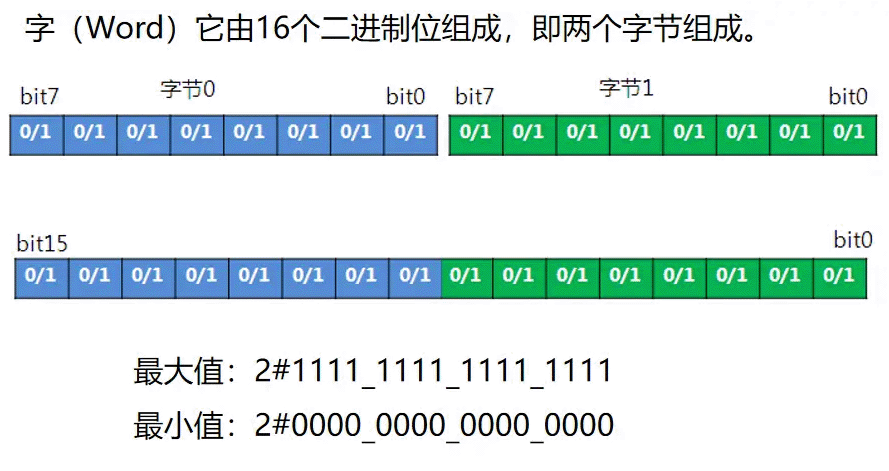

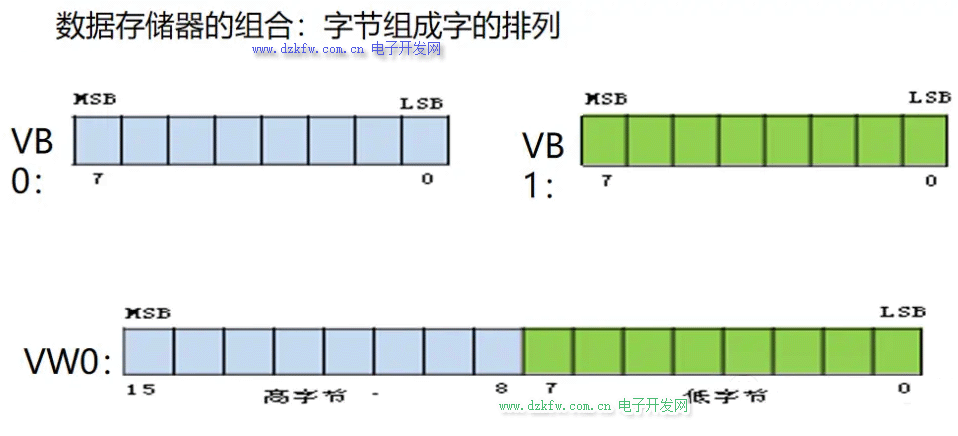

3、按字寻址

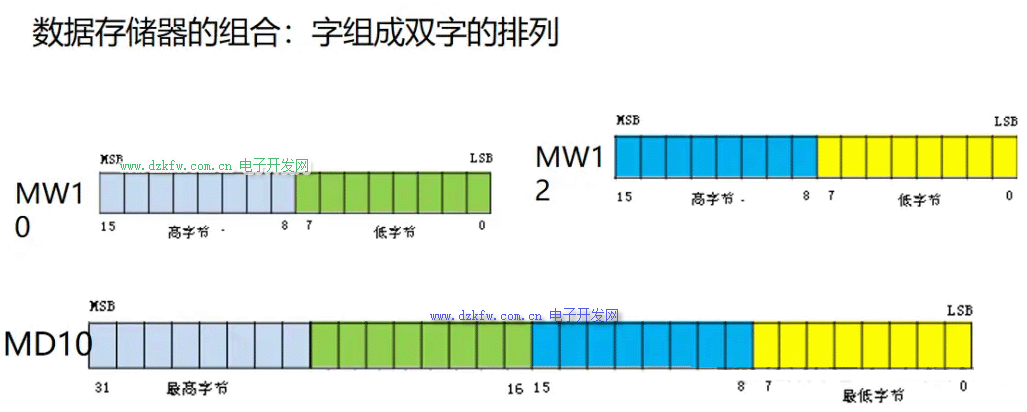

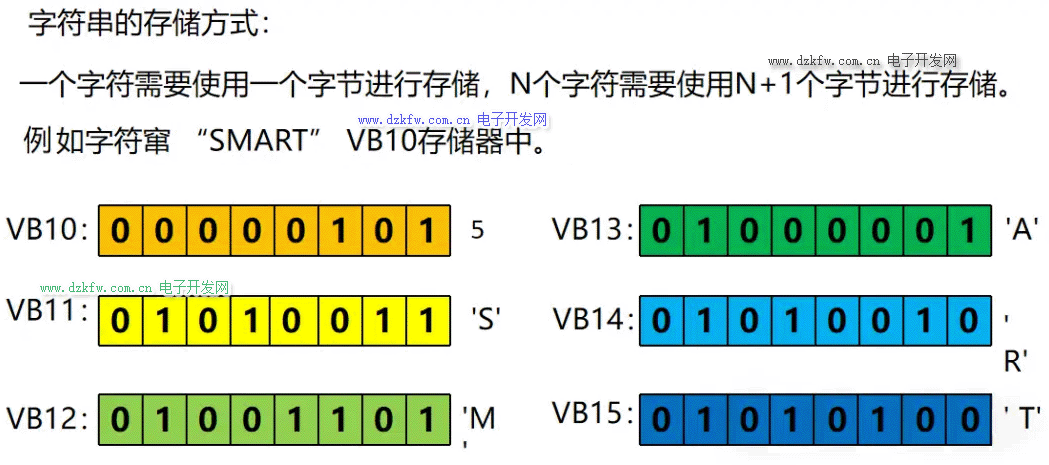

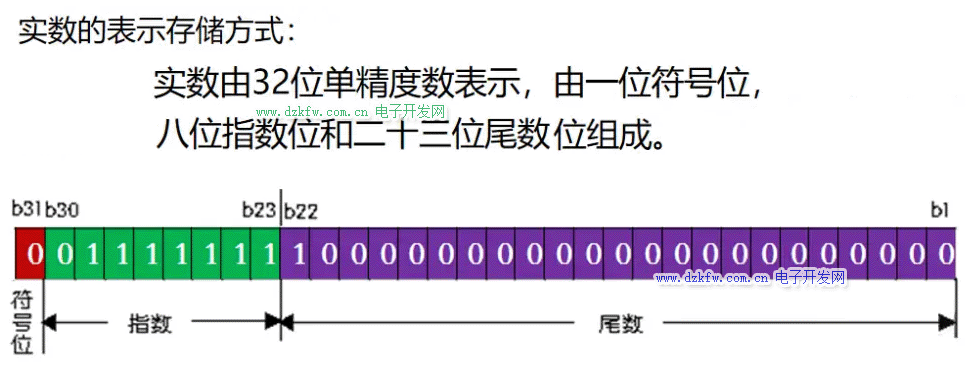

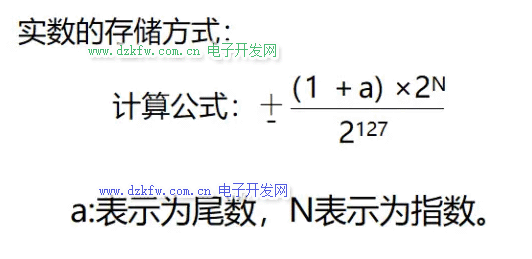

4、按双字寻址

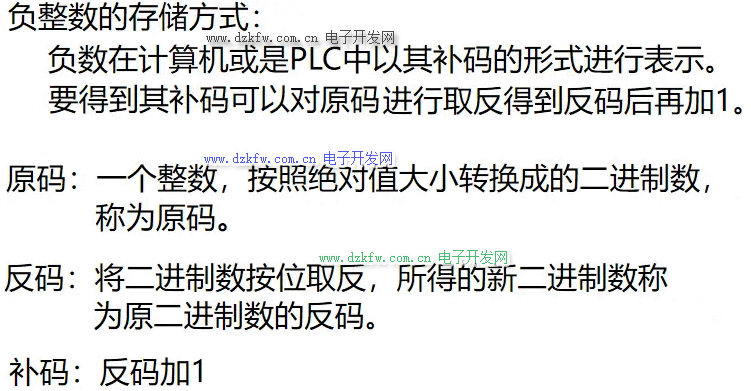

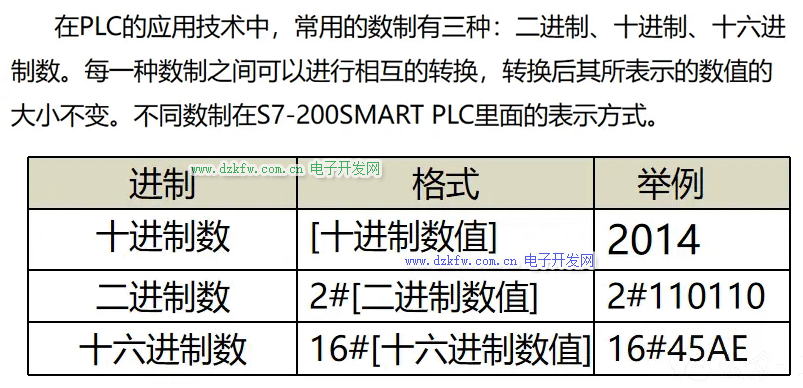

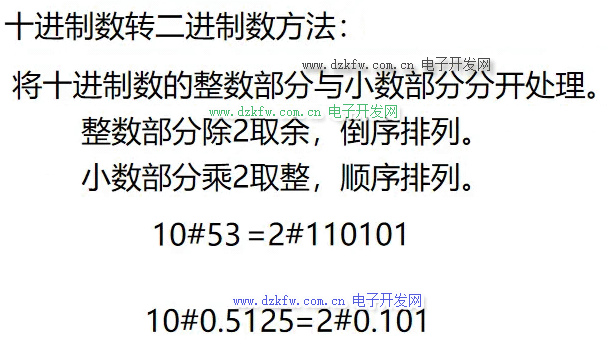

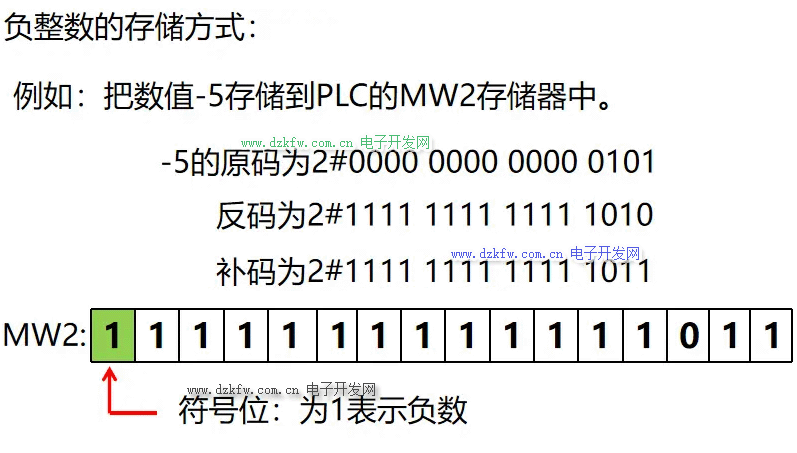

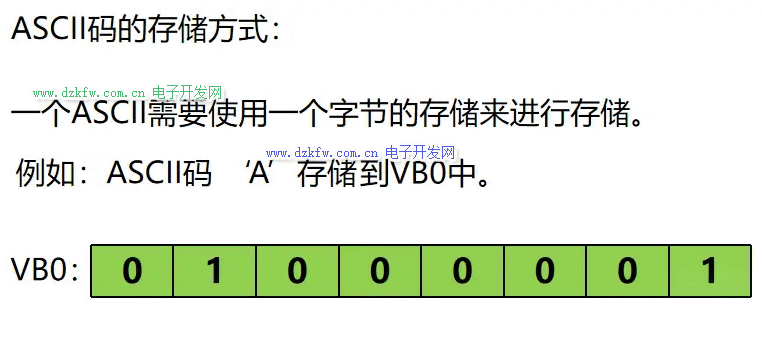

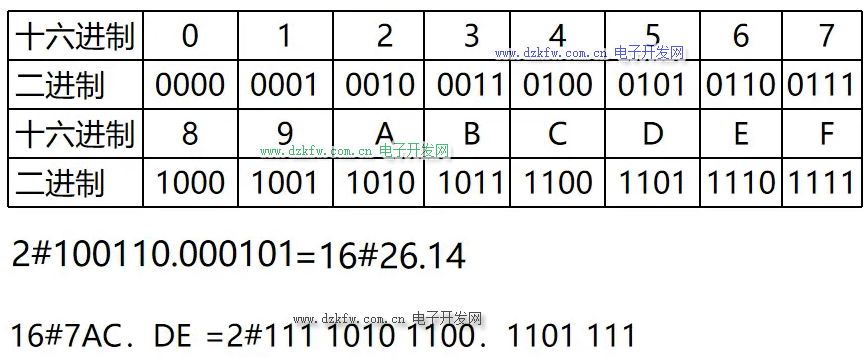

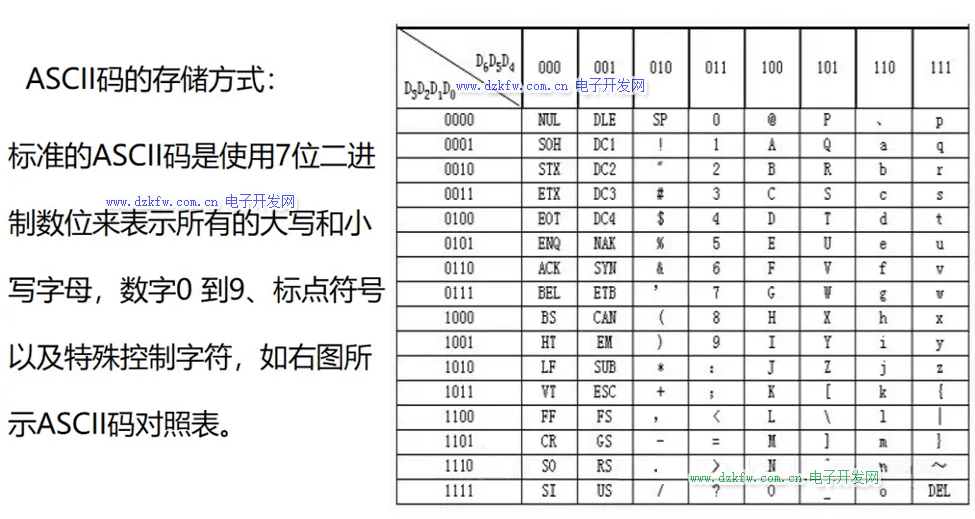

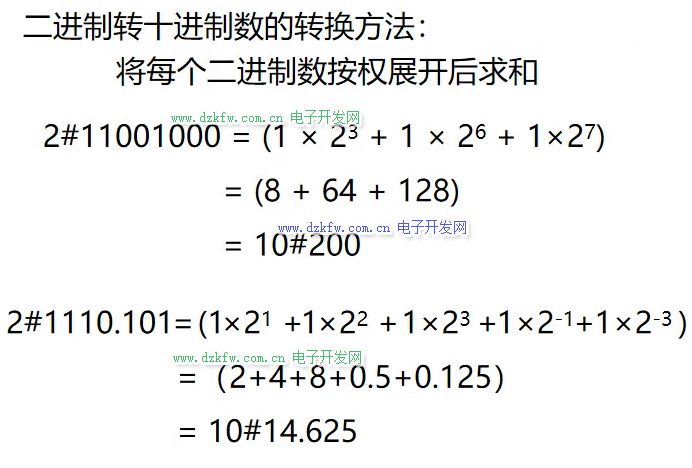

二进制数中的一个位（bit）是计算机或PLC中存储数据的最小单位。一个二进制位只能表示两种状态0和1。要表示更多个信息，就需要把多个位组合在一起。
