现代工业自动化这块儿，现在可热闹了。听说了吗？里面有个不容忽视的“明星”——PLC，啥？你没听过？那就是可编程逻辑控制器。这家伙就像是工厂里的大管家，安排得明明白白的。搭配上伺服电机，咱们的设备运动精准得跟狙击手似的，再加上变频器，电机转得快慢随你调。想要在这行里混得风生水起？那就得先学会咋把这些玩意儿接在一块儿。

引子：PLC、伺服电机和变频器的故事

你看，PLC就好比老百姓口中的“智能控制器”。它能根据咱们提前设好的程序干活，自动化程度高得让人惊叹。比如，有个生产线，只要把PLC设定好，它就能搞定一切，连机械臂怎么转都听它的。伺服电机呢，就是负责把这些指令给执行到位的，简单来说，它能准确地转动到指定的位置。至于变频器，就好比控制电动机的“速度表”，想让电动机快点转还是慢点转，统统交给它。这三者要是能配合默契，那咱们的工作就得轻松很多。

今天，我就用简单易懂的方式带你认识一下这些东西的接线方法，保证你看了就能上手。

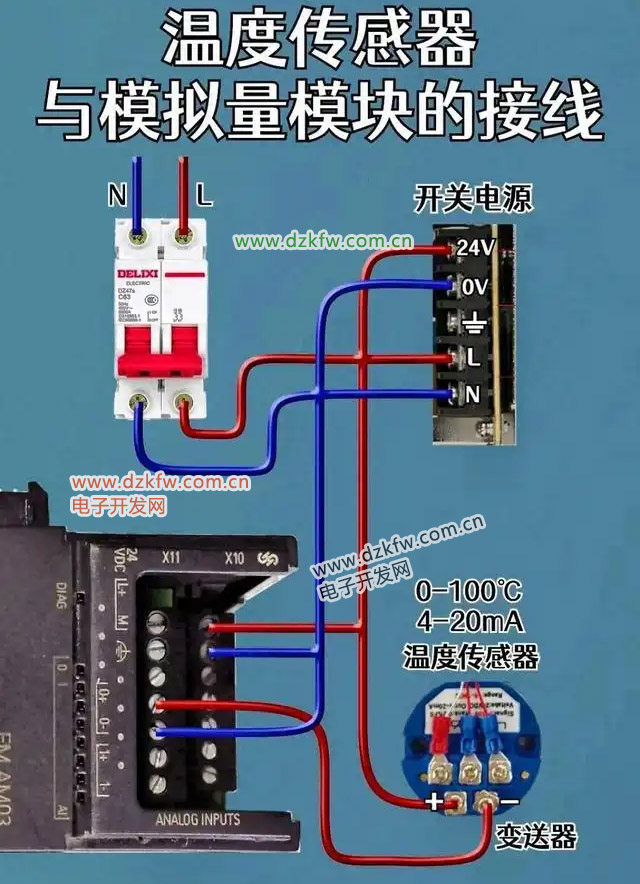

温度传感器与模拟量模块的接线

我们先从温度传感器聊起。温度传感器分为热电偶和热电阻，接线时可得小心，别把信号线搞错了。接好之后，PLC能读取到温度信息，真是个好帮手。

（插入温度传感器与模拟量模块的接线示意图）

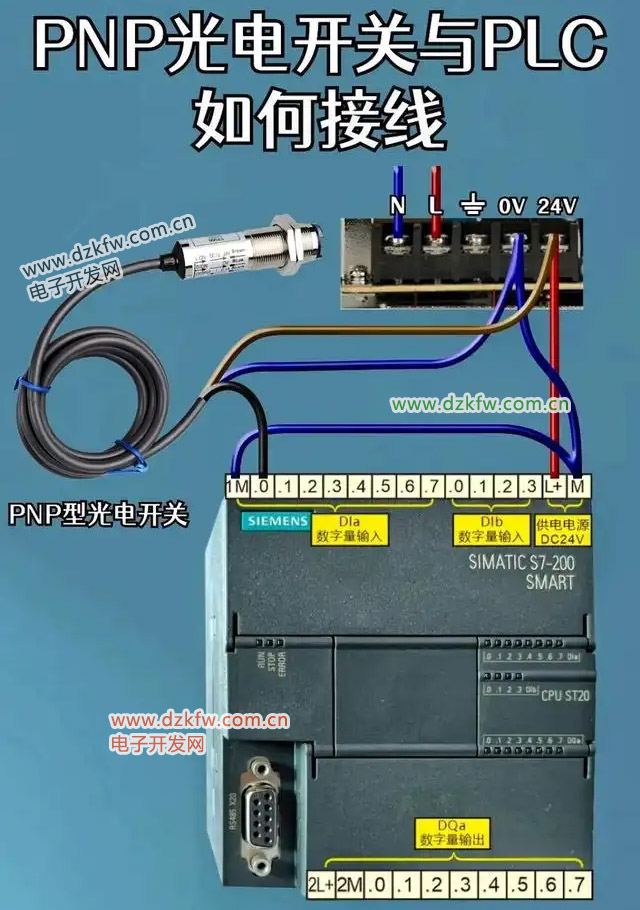

PNP光电开关与PLC的接线

再来看看PNP光电开关，这个经常用来检测物体的存在。连接的时候，要保证电源正极和信号线都接对了。这样，它才能把信息传递给PLC，让后者知道外面的情况。

（插入PNP光电开关接线的电路图）

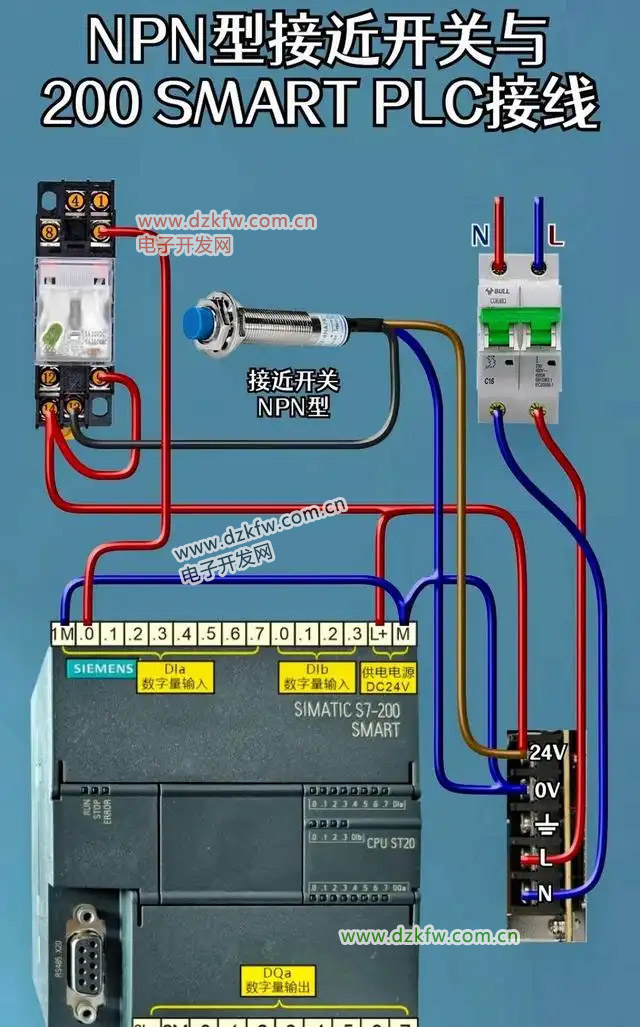

NPN型接近开关与200SMART PLC的接线

接下来讲讲接近开关。这个小家伙在检测到物体后，会发出高电平信号，让PLC立马反应过来。和传统的继电器相比，这玩意儿动起来快多了，系统也更稳定。

NPN型接近开关与200SMART PLC接线图

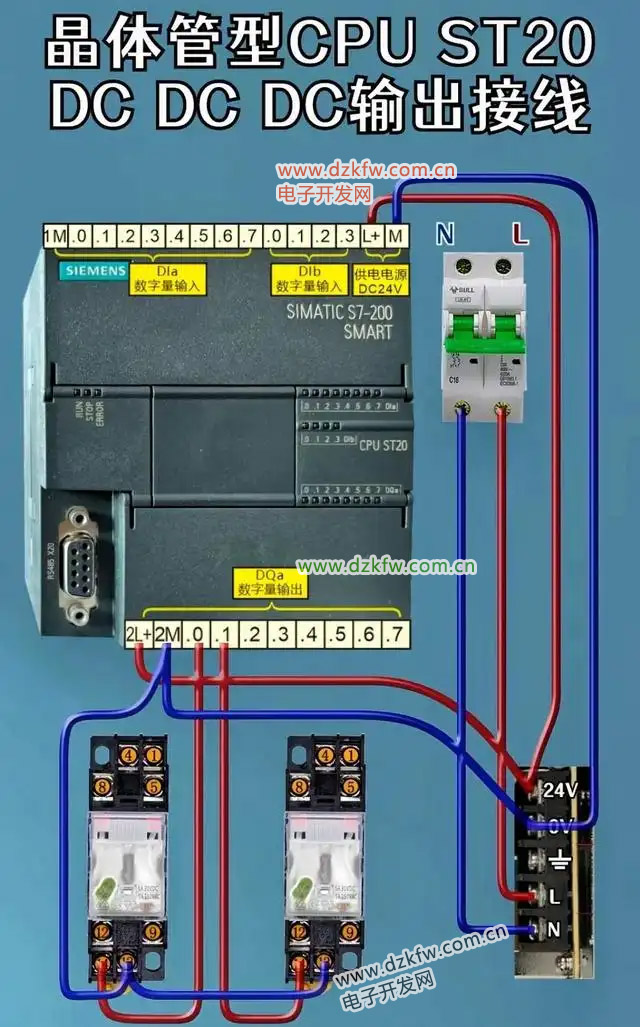

晶体管型CPU ST20DC的接线

再聊聊晶体管型CPU ST20DC。接线没那么复杂，不过，电压可别搞错，一旦匹配不上，就可能导致它不工作。

（插入ST20DC的接线示意图）

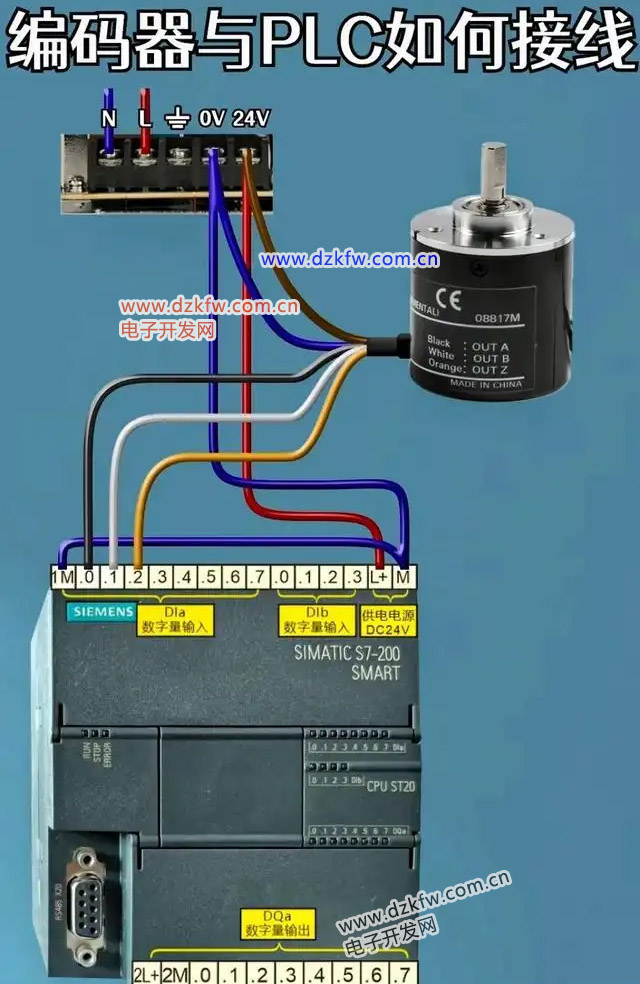

编码器与PLC的接线

编码器是实现位置反馈的重要组件，它能将位置的变化告诉PLC。接线时，脉冲信号得正确发送，只有这样，PLC才能精确掌控位置。

（插入编码器与PLC接线图）

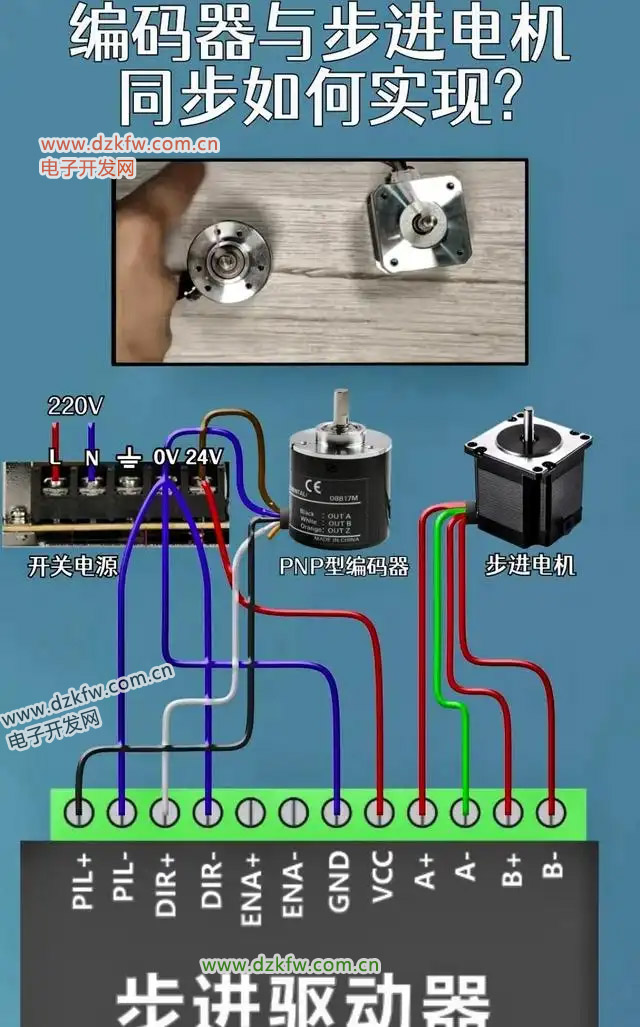

编码器与步进电机的同步实现

在一些自动化项目中，编码器和步进电机之间的配合就显得尤为重要。精准的编码反馈能让步进电机的动作更到位，这样做，工作效率提升！

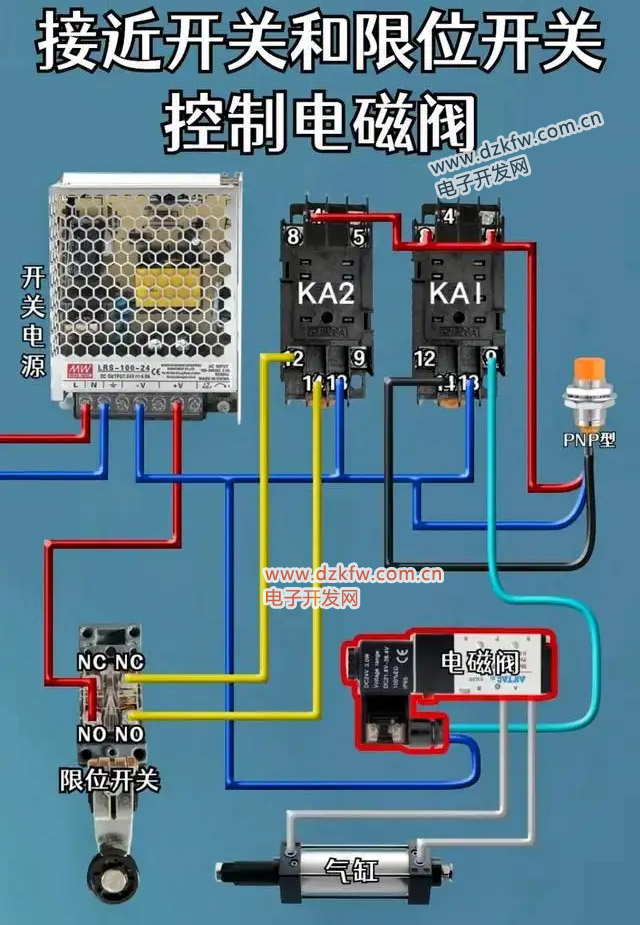

接近开关和限位开关控制电磁阀的接线

接下来，我们要说的是接近开关和限位开关。这俩家伙常用来控制电磁阀。记住，接线逻辑得清晰！接近开关负责触发报警，而限位开关则是给设备设个“边界”。

（插入接近开关及限位开关的接线示意图）

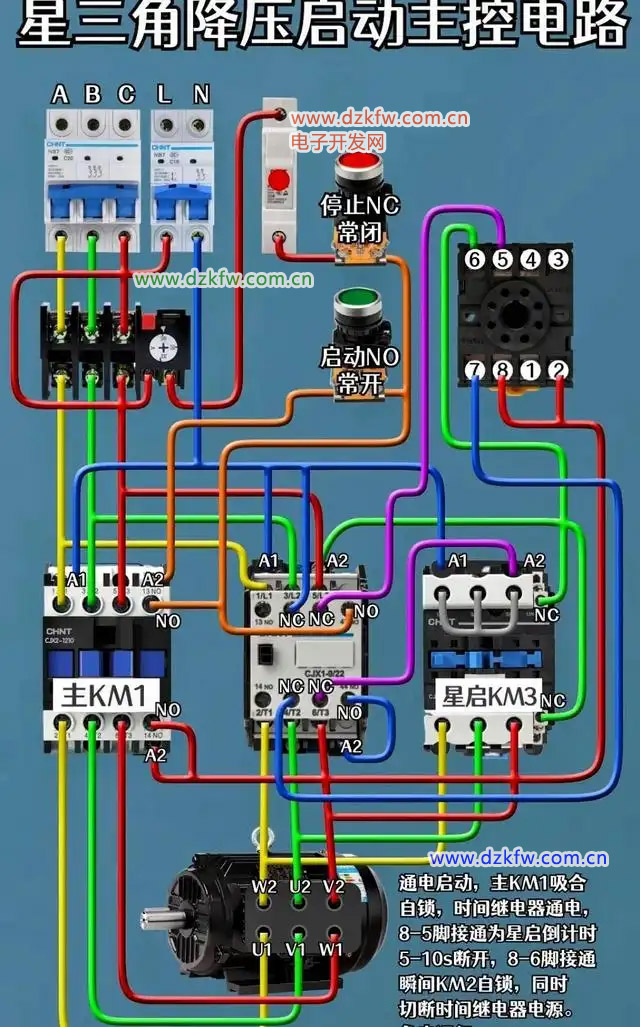

星三角降压启动主控电路接线

星三角启动法，是电动机启动的一种好方法。接线时，咱们得规规矩矩，这样才能减少启动时的电流冲击，保护电动机，延长使用寿命，谁不想让自己的设备多干几年活呢？

电动机星三角降压启动主控电路

（插入星三角降压启动主控电路接线图）

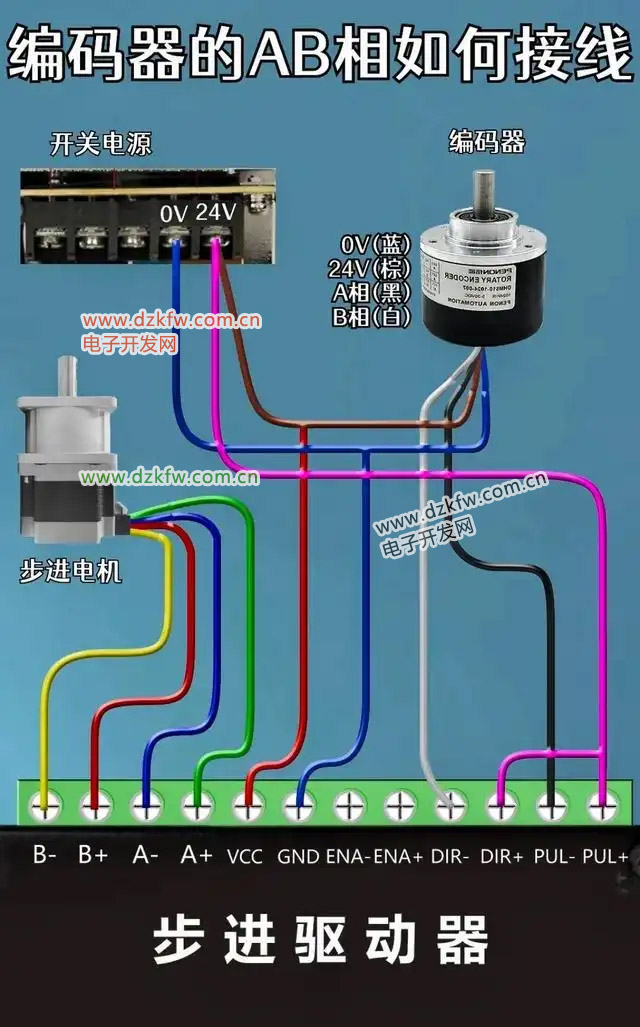

编码器的AB相接线

AB相编码器在自动化控制中是个老大哥了，它能给我们输出位置反馈信号。确保接线后，它就能提供两个90度相差的脉冲信号，确保PLC实现精确控制。

（插入AB相编码器的接线图）

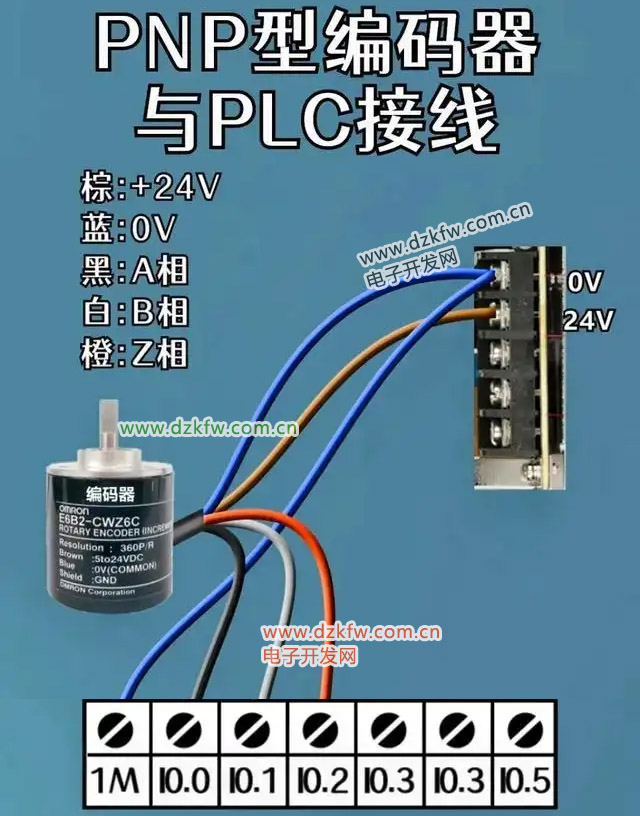

PNP型编码器与PLC的接线

然后我们再来看PNP型编码器。如果接线对了，编码器就能把固定信号传递给PLC，保障整个系统的高效运作。

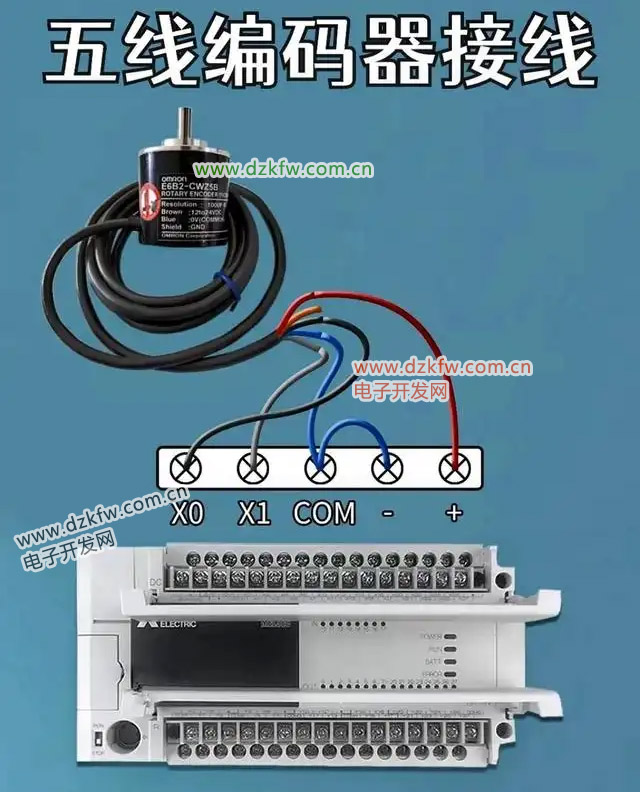

五线制编码器的接线

五线制编码器的接线相对复杂，但只要你理顺了它的供电线、接地线和信号线，保证接线合理，它就能为你提供非常准确的输出信号。

五线编码器接线

（插入五线制编码器接线图）

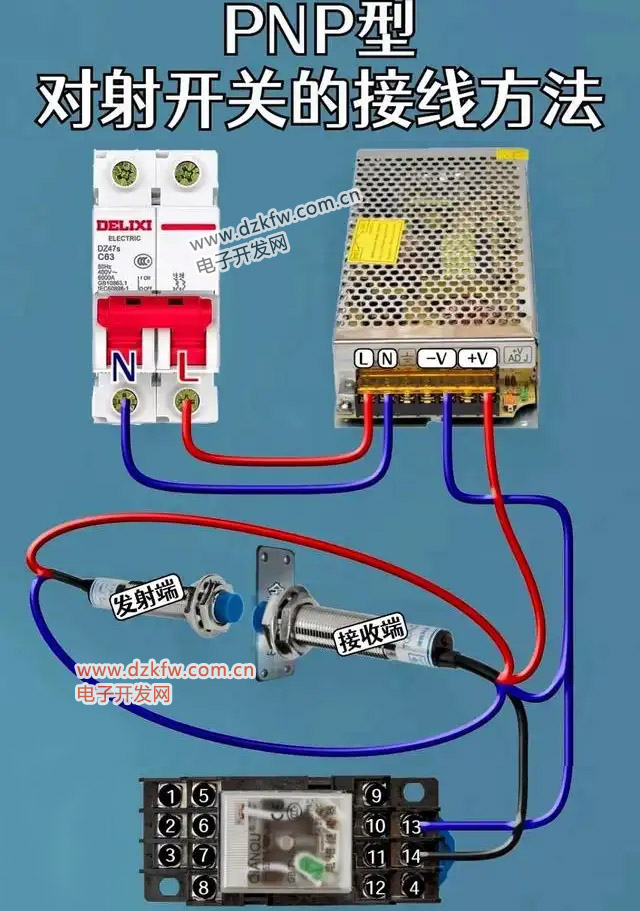

PNP型对射开关的接线

对射开关专门用来做距离检测，能很有效地判断物体的存在与否。发射端和接收端的电源连接一定要对，不然它就失灵啦。

（插入PNP型对射开关接线图）

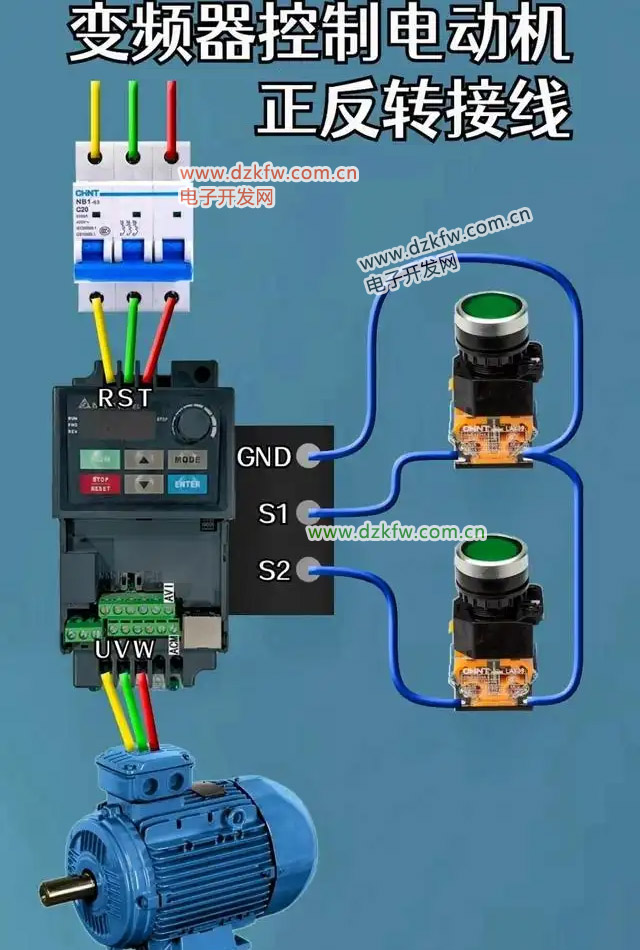

变频器控制电动机正反转的接线



变频器控制电机正反转接线图

变频器可谓是电动机调速的“老司机”，它能轻松搞定电动机的速度以及正反转。接线合理，机器才会稳定运行。

（插入变频器与电动机的接线图）

200SMART与台达变频器的正反转控制接线

再来聊聊200SMART和台达变频器之间的接线。通过特定的控制信号，PLC能准确地指定变频器的运行方向，确保设备安全可靠。



PLC与伺服驱动器的接线

PLC和伺服驱动器的接线是真正实现精密运动控制的关键。注意区分信号线、地线和供电线，确保连接稳固，才能让机器安心工作。

（插入PLC与伺服驱动器接线示意图）

中间继电器控制电磁阀的接线

最后，我们看看中间继电器怎样控制电磁阀。作为控制开关的中间继电器，不仅能扩展PLC的控制范围，也提升了整体的可靠性。



（插入中间继电器与电磁阀接线图）

---

这些就是关于PLC、伺服电机和变频器接线的实用知识。希望你们通过这些实物彩图和简单的解释，能够快速上手，把这些基础知识学扎实。在实际操作中多多练习，争取不久的将来就能熟悉这些技能，跻身自动化行业哦！咱们一起加油，向更高的目标迈进！
