Ⅰ、S7-200 SMART PLC 置位/复位指令

1. 置位指令：

使得线圈状态为“1”，并且一直保持为“1”的状态

2.复位指令：

使得线圈状态为“0”，并且一直保持为“0”的状态

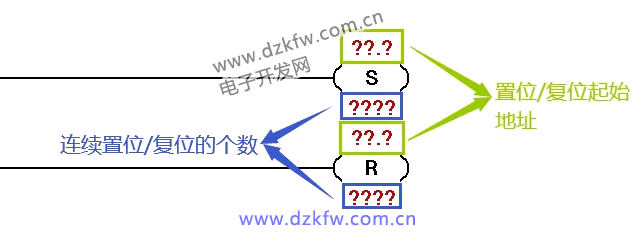

※：可以连续置位/复位1到255个点

3.案例演示：

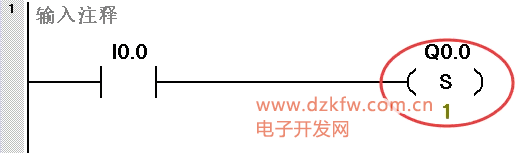

导通I0.0，从Q0.0开始连续1个被置位（Q0.0状态：为1）

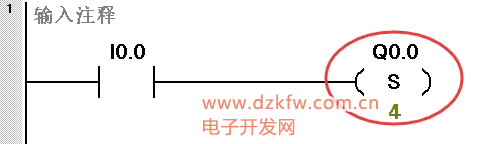

导通I0.0，从Q0.0开始连续4个被置位（Q0.0、Q0.1、Q0.2、Q0.3状态：为1）

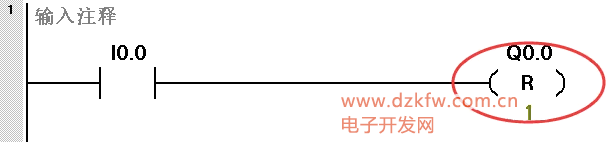

导通I0.0，从Q0.0开始连续1个被复位（Q0.0状态：为0）

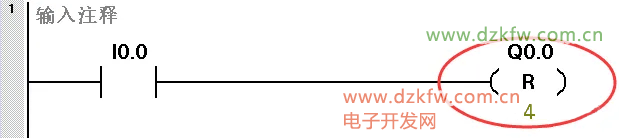

导通I0.0，从Q0.0开始连续4个被复位（Q0.0、Q0.1、Q0.2、Q0.3状态：为0）

Ⅱ、S7-200 SMART PLC 上升沿/下降沿指令

1.上升沿指令：

正跳变触点指令（上升沿）允许能量在每次断开到接通转换后流动一个扫描周期

2.下降沿指令：

负跳变触点指令（下降沿）允许能量在每次接通到断开转换后流动一个扫描周期

3. 案例演示：

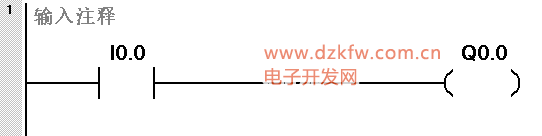

一直导通I0.0，Q0.0线圈一直得电

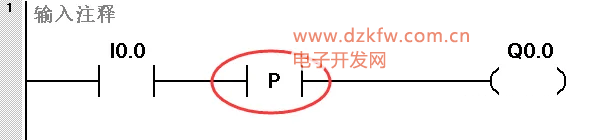

一直导通I0.0，Q0.0只有在I0.0得电的第一个扫描周期会导通

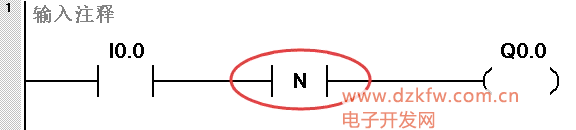

先导通I0.0，再断开I0.0，Q0.0只有在I0.0断电的第一个扫描周期会导通
