西门子s7-1200如何设计四路抢答器？

这个抢答器的题目很经典，其实就是自锁和互锁的应用首先是选手抢答，对于选手来说，他按下按键，就应该亮起他的灯当他松手的时候，灯应该保持亮着那么就是一个按键自锁

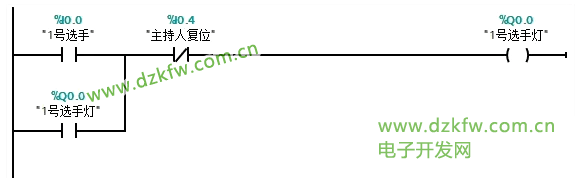

如上图，1号选手按下按键后，灯亮起；主持人按下复位按键后，灯熄灭下一个问题是，抢答器只能有一个人抢答，所以要对不同的人进行互锁

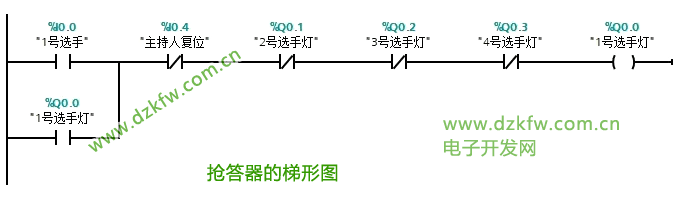

如图，只有当2号选手、3号选手、4号选手都没有抢答的时候，1号选手才能点亮自己的灯；如果有一个人抢答，例如4号选手，那么当4号选手灯点亮后，其常闭触点断开，能流永远无法通过，直至主持人开启新一轮抢答。其他只有当2号选手、3号选手、4号选手可以参考1号选手的梯形图程序进行编写，就可以得出一个四路抢答器的梯形图程序。
