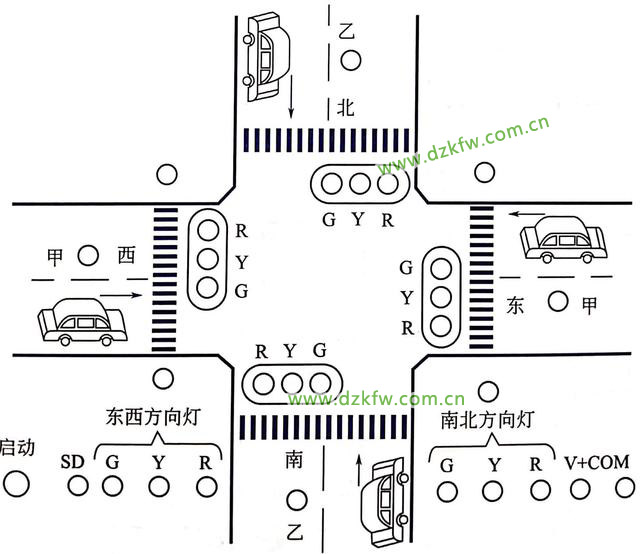

十字路口红绿灯控制示意图如下：



一、要求

开关在十字路口实现红黄绿交通灯的自动控制，南北方向红灯亮的时间为50S，黄灯亮3S，绿灯亮的时间为42S，绿灯闪烁时间为5S；东西方向的亮灯时间与南北方向规律一致。

二、西门子plc的I/O点元件的说明

I0.0: 交通灯启动开关，按下时I0.0状态由Off转换为On

Q0.0: 南北方向红灯信号标志

Q0.1: 南北方向黄灯信号标志

Q0.2: 南北方向绿灯信号标志

Q0.3: 东西方向红灯信号标志

Q0.4: 东西方向黄灯信号标志

Q0.5: 东西方向绿灯信号标志

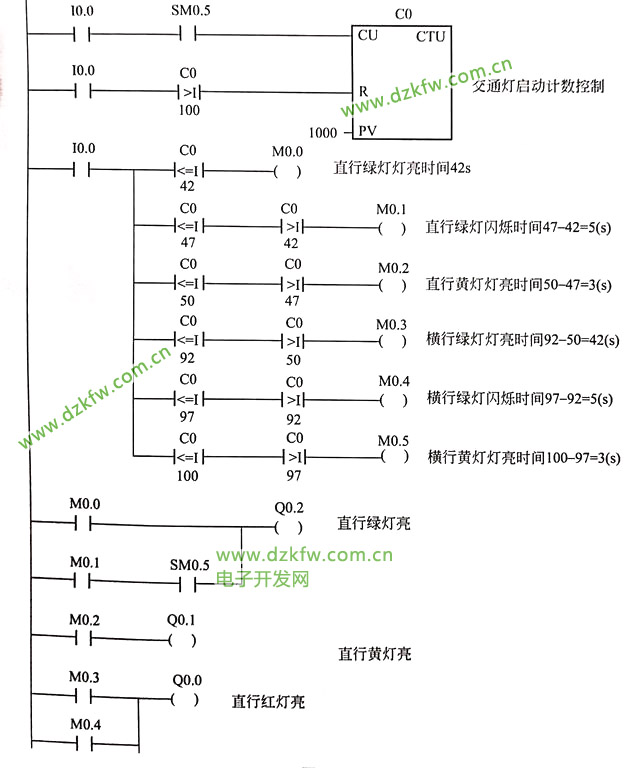

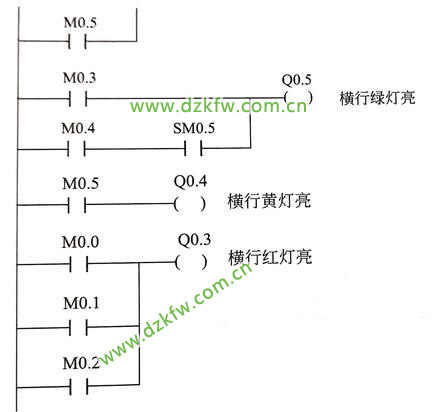

三、控制程序如下：





四、程序说明

1⃣️：合上交通灯启动按钮，启动程序，程序运行瞬间，SM0.5产生一个正向脉冲，计数器C0开始计数。2⃣️：计数值C0≤42时，M0.0得电导通，Q0.2、Q0.3得电，直行绿灯闪亮，横行红灯亮.......依次类推。
