西门子S7-200 PLC线圈驱动输出指令描述，LD OUT

作者：佚名文章来源：本站原创点击数：1029 更新时间：2023/9/19

=(OUT)指令：线圈驱动指令，驱动线圈的触点电路接通时，线圈流过能流，指定位对应的映像寄存器为l，反之则为0。执行输出指令时，将栈顶值复制到对应的映像寄存器。输出类指令应放在梯形图的最右边，变量为BOOL型。

输出指令将逻辑的运算结果写入输出映像寄存器中，从而决定下一扫描周期中的输出端子的状态，输出端子的状态改变要等到集中刷新处理后才能表现出来。输出指令也可将结果写入内部存储器中，以备后面的程序使用。

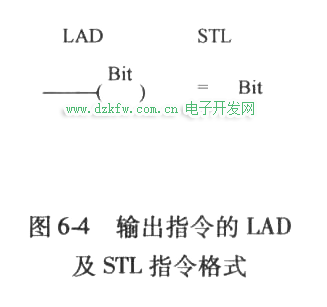

一般情况下，输出以线圈的形式表示。

Tags：西门子plc,驱动线圈

责任编辑：admin
