西门子plc Smart扩展信号板 PLINK,西门子S7-200smart plc结构说明

作者:佚名    文章来源:plc爱好者    点击数:4353    更新时间:2023/4/17

西门子PLC S7-200 SMART是经济性好的一款西门子PLC产品,它的产品种类丰富,配件多样,软件界面友好,并可以和西门子触摸屏组合控制系统,是中小型自动化控制系统的优秀解决方案。西门子PLC S7-200 SMART采用了新型的设计方法,信号板可以扩展通讯接口,数字量接口,模拟量接口,并且能合理的分配空间,与此同时,它的CPU处理速度快,集成了SD卡插槽,通过通用的SD卡可实现程序的下载,数据存储等操作,方便了用户对它的维护。本文下面就为您介绍一下西门子PLC S7-200 SMART系列的信号板,供用户在做自动化控制系统配置是使用过程中进行参考。

西门子S7-200smart plc结构说明

 西门子S7-200smart plc结构说明

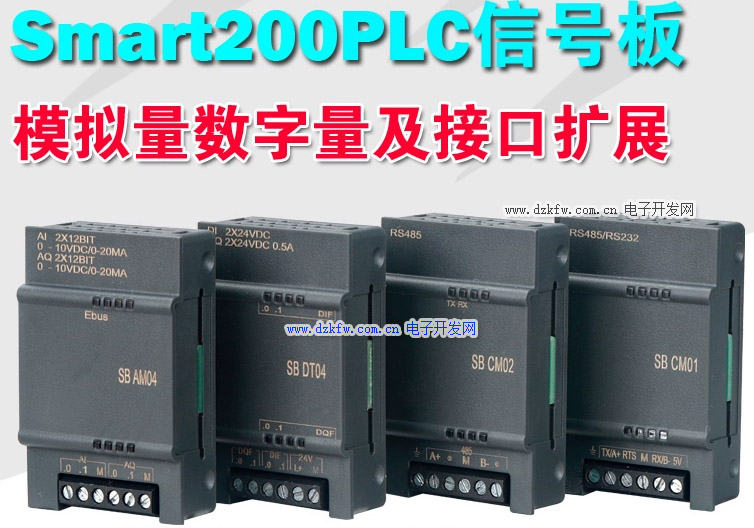

  一、西门子PLC S7-200 SMART信号板

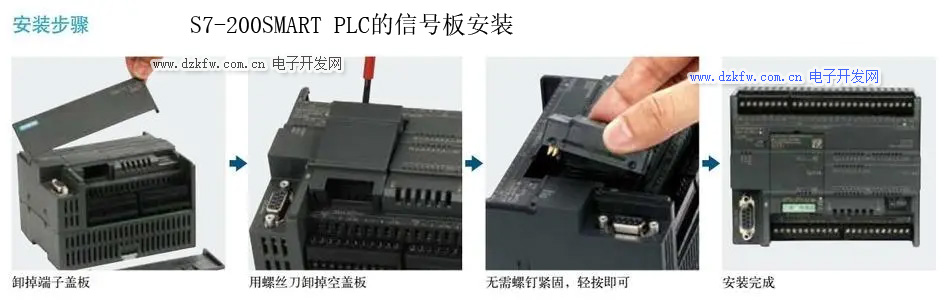

S7-200SMART PLC的信号板安装

  西门子PLC S7-200 SMART信号板在安装时,直接安装在西门子PLC S7-200 SMART的本体上面,因此无需占用额外空间。对于少量的I/O扩展和通讯端口的扩展需求,信号板为用户提供了便捷,经济的解决方案。信号板有如下几种类型:

型号
描述
连接方式

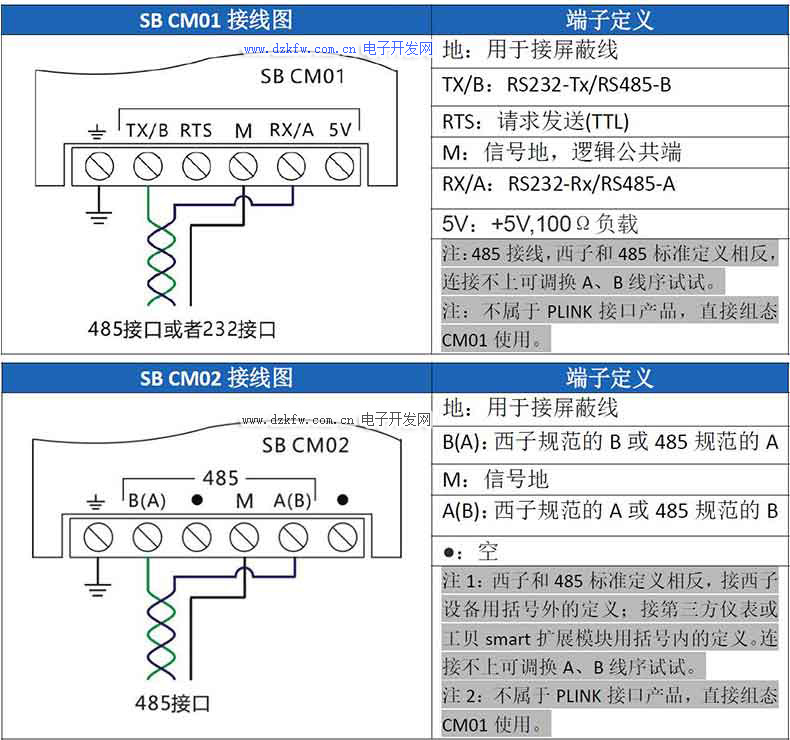

SB CM01

1路485或1路232通讯口)

直连

SB CM02

1路485通讯口(不支持232)

直连

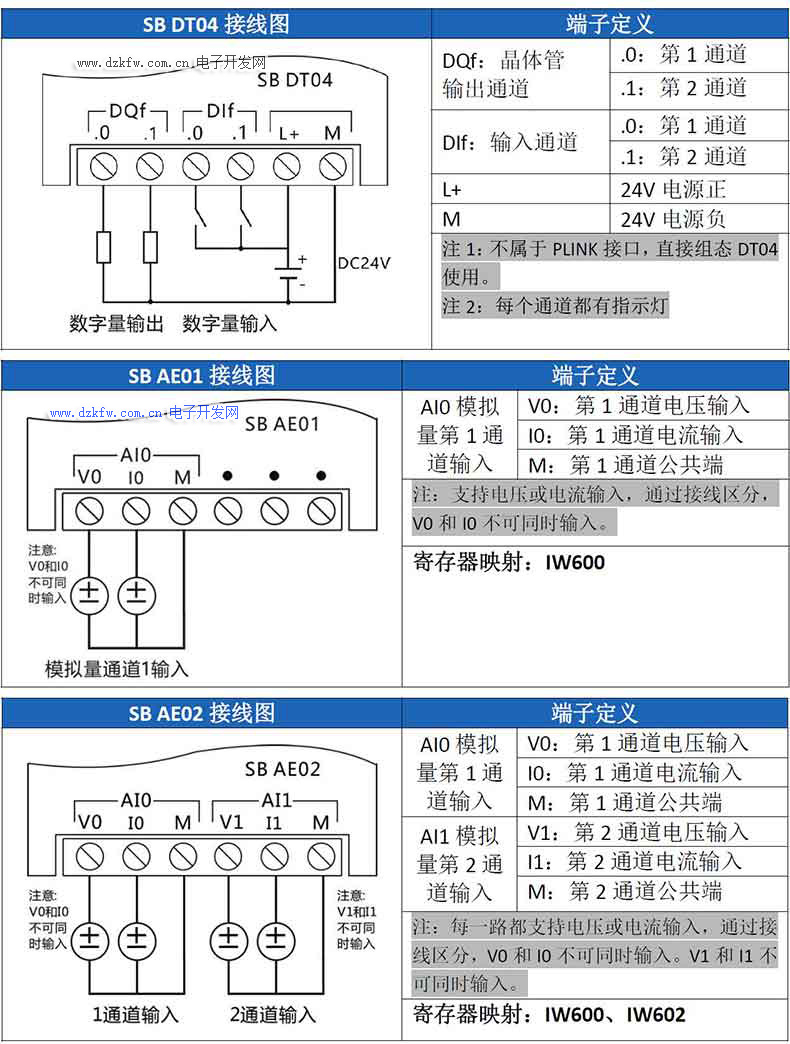

SB DT04

数字量2输入2输出

直连

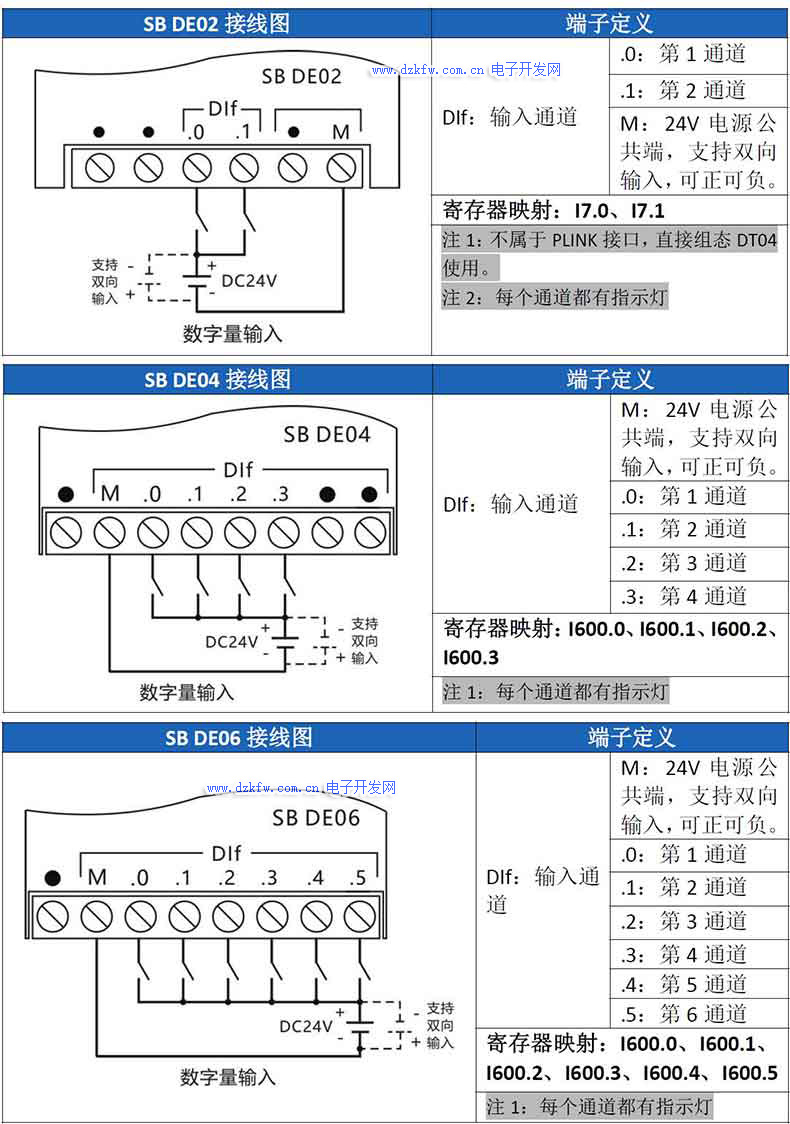

SB DE02

数字量2输入

直连

SB DE04

数字量4输入

PLINK

SB DE06

数字量6输入

PLINK

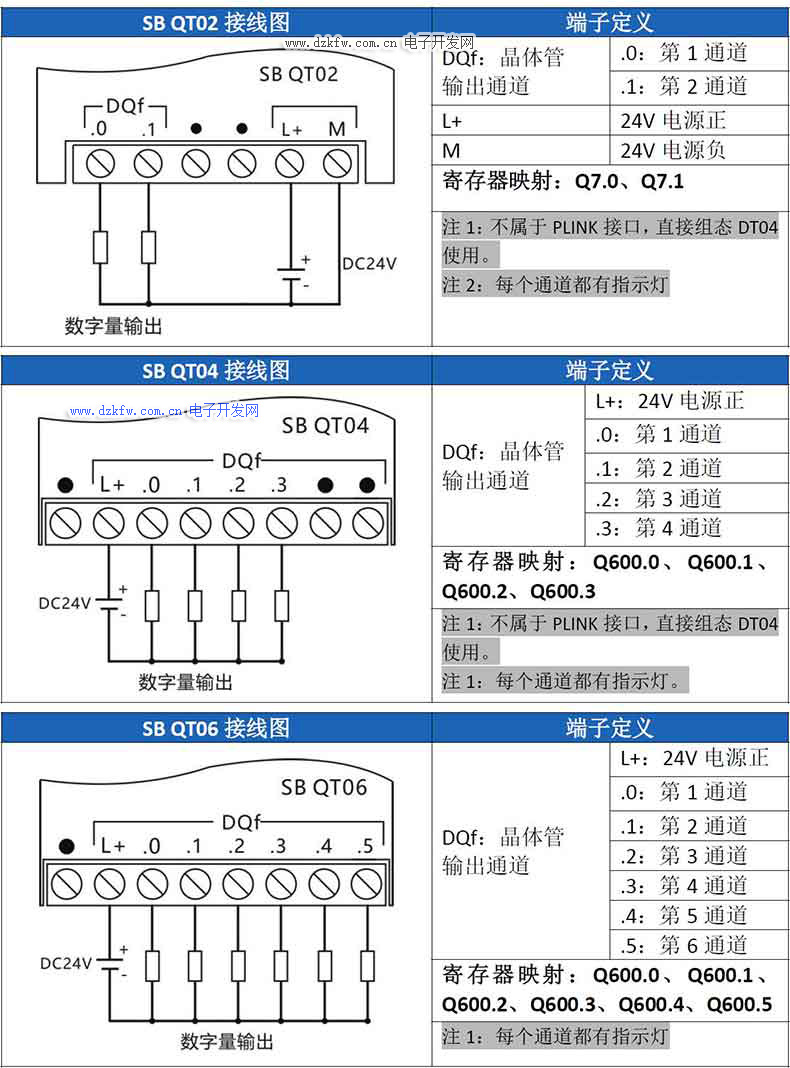

SB QT02

数字量2输出

直连

SB QT04

数字量4输出

PLINK

SB QT06

数字量6输出

PLINK

SB AE01

1模拟量输入(支持电压或电流)

PLINK

SB AE02

2模拟量输入(支持电压或电流)

PLINK

SB AE04

4模拟量输入(支持电压或电流)

PLINK

SB AE06

6模拟量输入(支持电压或电流)

PLINK

SB AQ01

1模拟量输出(支持电压和电流)

PLINK

SB AQ02

2模拟量输出(支持电压和电流)

PLINK

SB AQ04

4模拟量输出(支持电压和电流)

PLINK

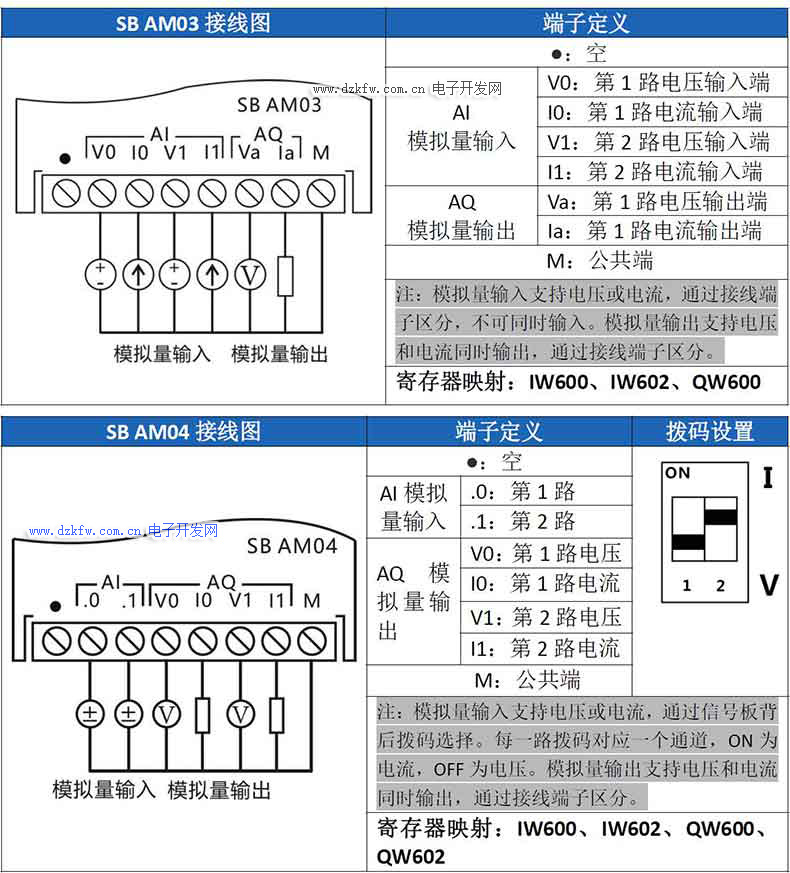

SB AM03

2模拟量输入(支持电压或电流)1 模拟量输出(支持电压和电流)

PLINK

SB AM04

2模拟量输入(支持电压或电流)2模拟量输出(支持电压和电流)

PLINK

SB AM05

4模拟量输入(支持电压或电流)1模拟量输出(支持电压或电流)

PLINK

SB AM06

4模拟量输入(支持电压或电流)2模拟量输出(支持电压或电流)

PLINK

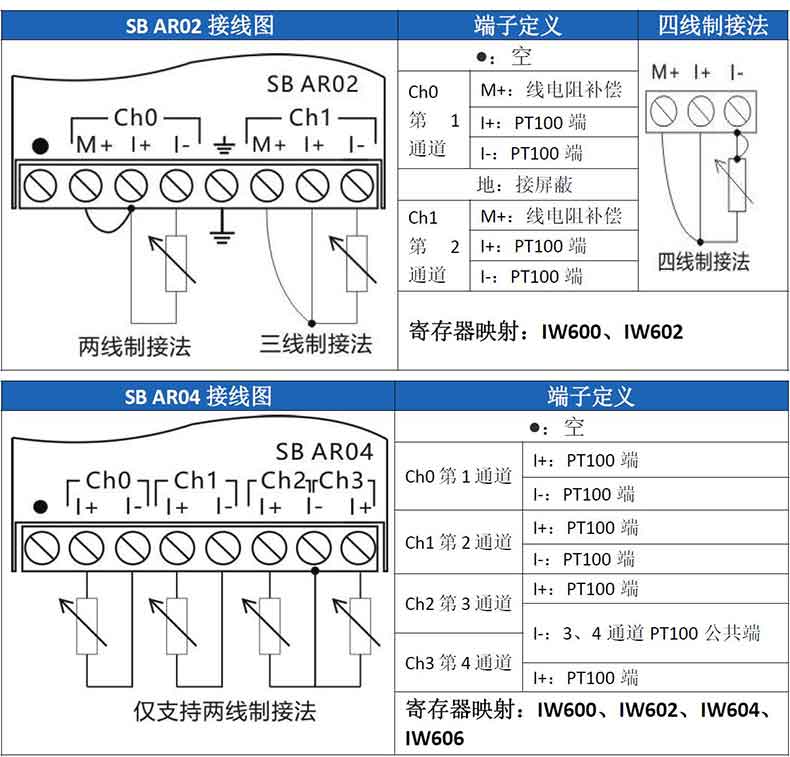

SB AR02

2路温度PT100采集

PLINK

SB AR04

4路温度PT100采集(仅支持2线制)

PLINK

SB AN06-4NTC2AI

4路NTC(10K,3950) 2路模拟量

PLINK

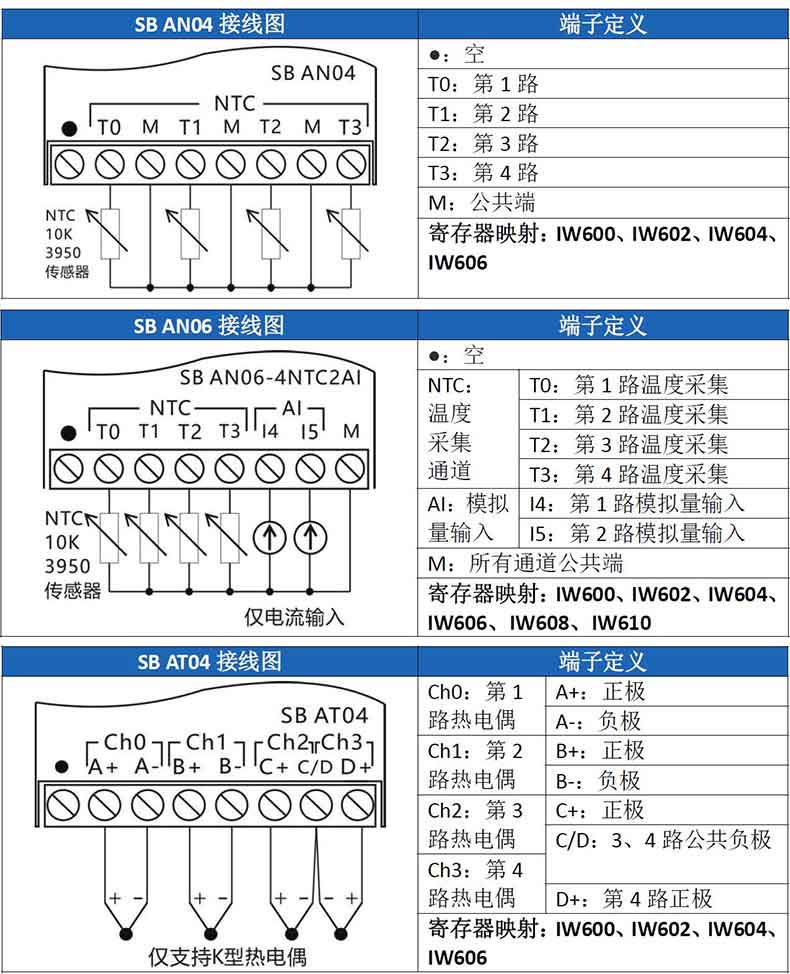

SB AN04

4路温度NTC(10K,3950)采集

EBUS

SB AN06

6路温度NTC(10K,3950)采集

EBUS

SB AT04

4路K型热电偶温度采集

EBUS

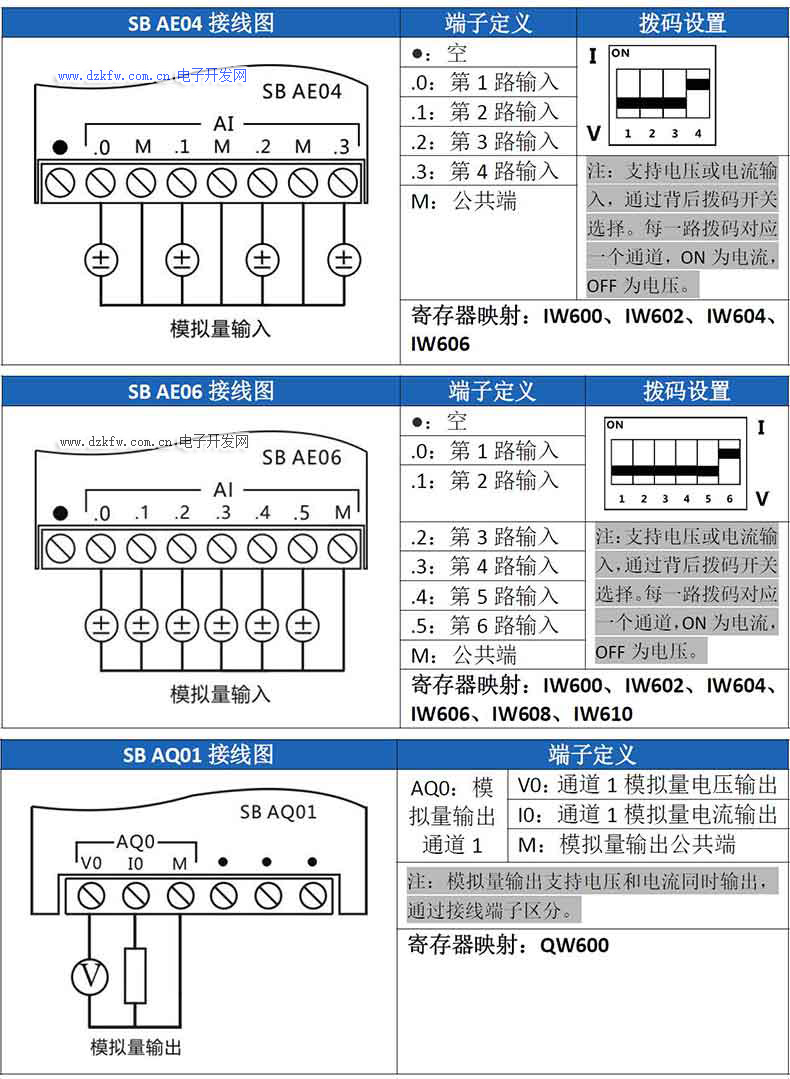

二、信号板使用说明如下:

















三、小结

  综上所述,西门子PLC S7-200 SMART系列为用户提供了多种类型的信号板,这些信号板可以装配在CPU的本体上,用户可以根据实际的自动化控制系统进行配置。西门子PLC S7-200 SMART系列的产品配置更加丰富,通讯功能更加强大,用户在组态编程过程中更加快速简单,而且可以和多种西门子产品进行通讯,并组成完整的控制系统解决方案,在各种控制系统中用途广泛
