西门子PLC中M0.0是什么意思?位存储器

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-05-03

西门子plc中的M0.0是位存储器,也称为内部线圈,用它存放中间操作状态或其他相关的数据。

1、当一个数据(或指令)要从存储器内取出或送入时,控制器要先给出一条命令,从命令发出的时刻到数据(或指令)取出或送入存储器的时刻,需要一段时间,这段时间叫做存取时间,也叫做存取周期。

2、存储器的存储量和存取周期是两个重要参数。存储器分内存储器和外存储器。

3、内存储器是电子计算机的组成部分,外存储器则是电子计算机的附加部分。

西门子plc中的M0.0是位存储器,也称为内部线圈,用它存放中间操作状态或其他相关的数据。

它类似于继电器控制系统中的中间继电器。在S7-200PLC中,位存储器没有外部输入端子或者输出端子与它对应,所以,它不能接受外部输入信号,其输出线圈也不能直接驱动外部负载。如果位存储器的状态需要输出显示,那么可以接输出模块。

CPU226模块位存储器的有效地址范围是:M(0.0 、31.7),MB(0~31),MW(0~30),MD(0~28)。

M 是位地址。比如M0.0,M0.1等。
MB0是字节地址,包括8个位地址,从M0.0~M0.7。MB1的8个位地址,从M1.0~M1.7。
MW0是字地址,包括MB0和MB1,即从M0.0~M1.7共16个位地址。常用于寄存16位数据。
另外,还有MD0是双字地址,包括MW0和MW1,即从M0.0~M3.7共32个位地址。常用于寄存32位数据。

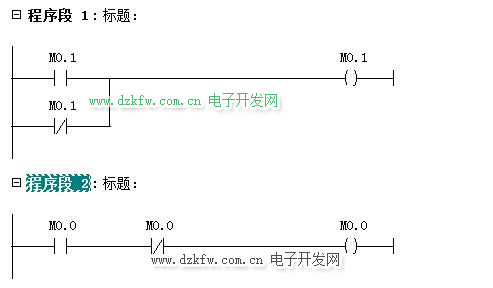

m0.0用法,梯形图实例

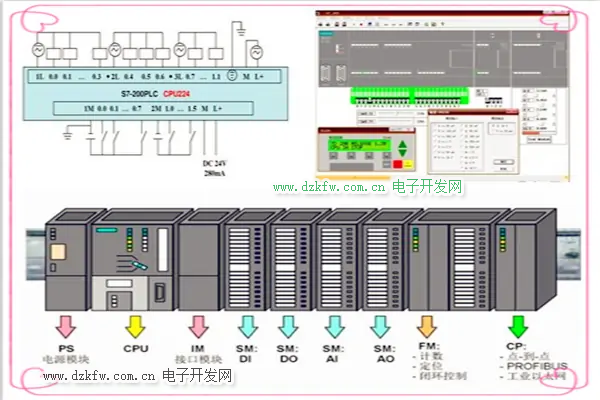

西门子plc的模块结构图
扩展资料:

西门子S7-200系列PLC位存储器的使用方法:

位存储器中的数据不仅可以是位、还可以是字节、字或双字。

1、按“位”方式:从M0.0~M31.7,共有256点;

2、按“字节”方式:从MB0~MB31,共有32个字节;

3、按“字”方式:从MW0~MW30,共有16个字;

4、按“双字”方式:从MD0~MD28,共有8个双字。

参考资料来源:《电气控制与PLC技术及应用--西门子S7-200系列》 吴凌云  主编  华中科技大学出版社  3  PLC的硬件组成与工作原理 3.5 S7-200PLC的数据存储器及寻址方式
