有关西门子plc的编程实例，怎么用plc程序来实现十字路口交通信号灯灯控制系统，以下是西门子plc编程实例此功能的例子，包括i/o地址分配与程序梯形图，有需要的朋友参考下。

使用硬件西门子S7-200或200SMART,

编程软件V4.0 STEP 7 MicroWIN SP9

红绿灯控制，十字路口交通信号灯控制系统

1、任务需求

十字路口交通灯的PLC控制系统：

（1）信号灯受一个启动开关（SD）控制，当启动开关接通时，信号灯系统开始工作。先南北红灯亮，东西绿灯亮。

（2）南北红灯亮维持30秒。东西绿灯亮维持25秒。到25秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮。同时，南北红灯熄灭，绿灯亮。

（3）东西红灯亮维持45秒。南北绿灯亮维持37秒，然后闪亮3秒后熄灭。同时，南北黄灯亮，维持5秒后熄灭，此时南北红灯亮，东西绿灯亮，周而复始。

（4）当启动开关断开时，所有信号灯都熄灭。

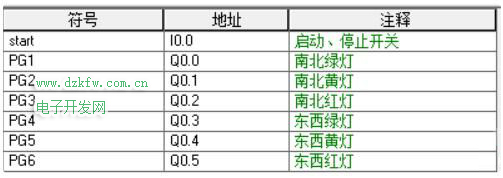

2、十字路口交通灯I/O地址分配

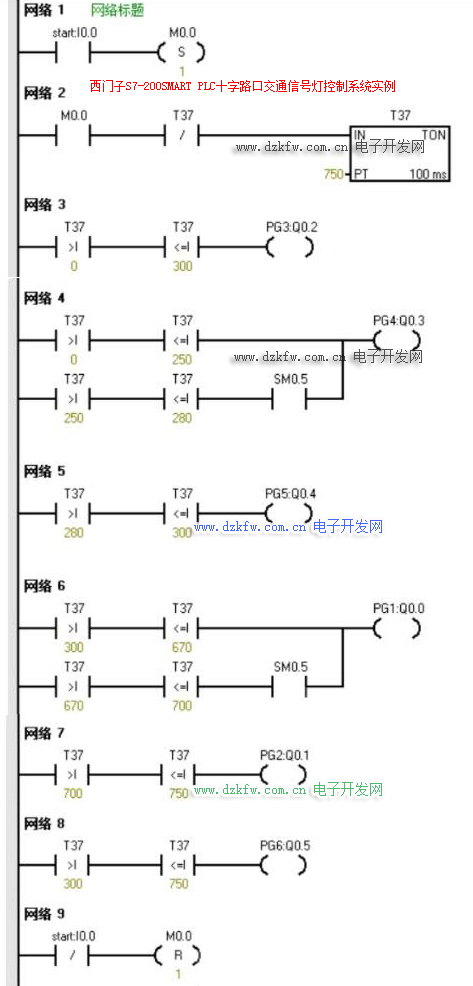

3、十字路口交通灯程序（梯形图）
