西门子S7-200SMART PLC喷泉系统设计,比较运算的实例

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/5/24

喷泉,指由地下喷射出地面的泉水;特指人工喷水设备,想必喷泉大家并不陌生,在我们的日常生活中比比皆是,例如:公园花草树木的喷泉,各大商业中心广场喷泉中心等!喷泉系统可以方便的使用PLC来控制,下面就给大家介绍一下,使用西门子S7-200 SMART PLC进行程序设计。

plc喷泉

一、控制要求
使用I0.0来控制M0.0标志位,通过M0.0来启动喷泉系统,喷泉一到喷泉八每隔50秒相互切换并循环。

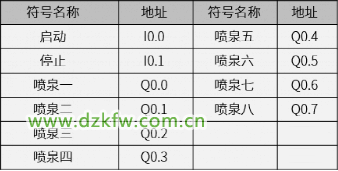

二、IO分布表


三、梯形图程序设计

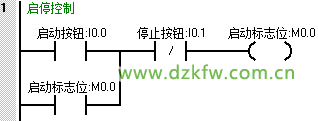

第一步:(启停控制)

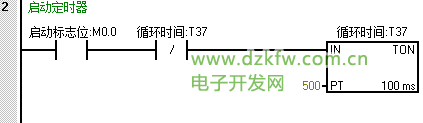

第二步:(启动定时器)

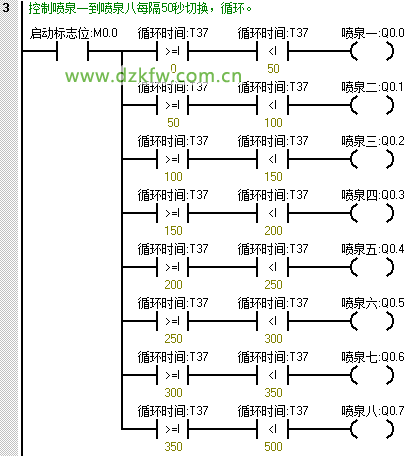

第三步:(控制喷泉一到喷泉八每隔50秒切换并循环。), 使用比较运算进行设计。
