西门子S7-200 Smart PLC的扩展模块之数字量输入模块 EM DE08和EM DE16的接线

作者:佚名    文章来源:本站原创    点击数:7346    更新时间:2023/5/15

前面的文章我们以ST40为例,介绍了西门子S7-200 Smart系列PLC的CPU模块。CPU ST40模块本身集成了24个数字量输入(DI)和16个数字量输出(DO),在IO点数不超过该范围的项目中,可以直接使用CPU本身集成的数字量输入/输出通道。但是,如果项目的IO点数超过了CPU集成的点数范围怎么办呢?CPU本身集成的是数字量输入/输出,如果现场需要处理模拟量信号又该怎么办呢?答案是:使用S7-200 Smart系列PLC的扩展模块(当然,还可以使用信号板)。

S7-200 SMART PLC电柜的一个例子:



扩展模块的英文名称为“Expansion Module”,简写为“EM”。Smart系列PLC提供了多种扩展模块,有数字量输入/输出模块、模拟量输入/输出模块、热电偶模块及电阻测温模块。今天这篇文章,我们就先来认识下数字量输入的扩展模块(EM DE)。

Smart系列PLC的数字量输入扩展模块包括:8通道数字量输入(EM DE08)和16通道数字量输入(EM DE16)两种。下面这张图是EM DE08和EM DE16的外观图:

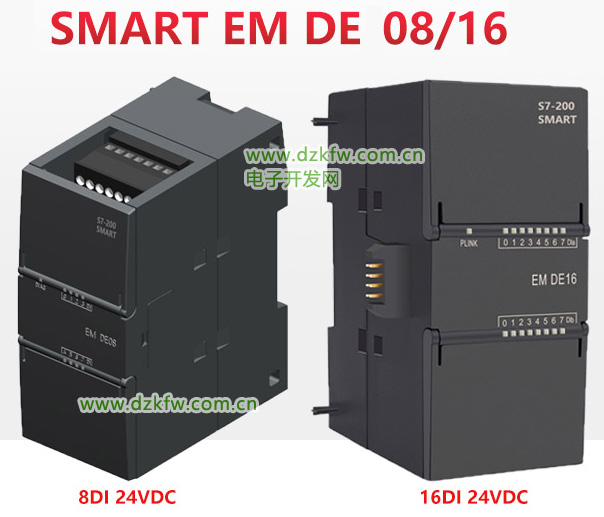

EM DE08和EM DE16
模块的右边有一个背板总线扩展口,左边有一个向外伸出的总线连接器,可以连接到CPU模块(或其它扩展模块)的扩展口上,从而实现模块的扩展连接。S7-200 Smart系列PLC的标准型CPU模块支持最多6个扩展模块(紧凑型不支持扩展),下图这张图可以看到CPU ST40右侧的背板总线扩展接口:

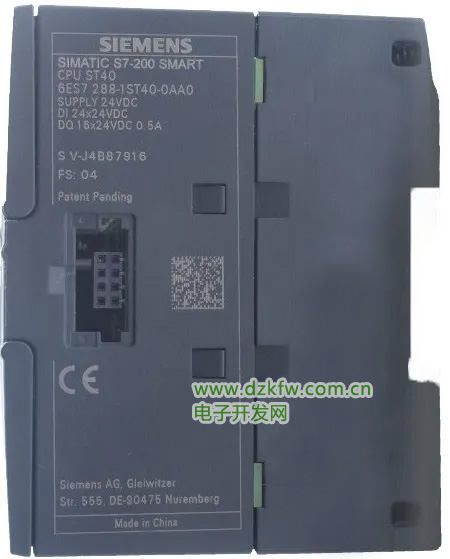

S7-200SMART ST40右侧的背板总线扩展接口
先来谈谈扩展模块的命名规则:以“EM DE08”为例,“EM”表示扩展模块(Expansion Module);“D”表示数字量(Digital);“E”是德文“Eingabe”

的首字母,表示输入(Input);“08”表示有8个通道。因此,EM DE08就是有着8个输入通道的数字量输入扩展模块。

无论是8通道的数字量输入还是16通道的数字量输入模块,都支持源型和漏型两种输入方式;两种模块消耗背板5V电流相同,均为105mA,在选择电源模块时要注意电流的计算。EM DE08有两个接线端子:X10和X11,EM DE16有四个接线端子:X10、X11、X12和X13,各接线端子的定义如下表:

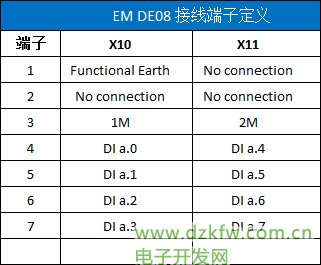

EM DE08接线端子定义

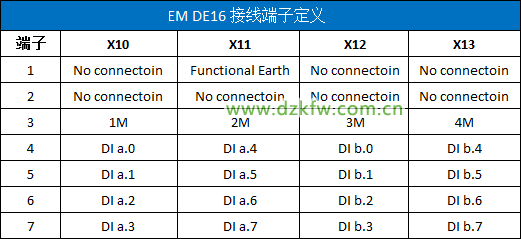

EM DE16接线端子定义
EM DE08和EM DE16的接线原理图如下:

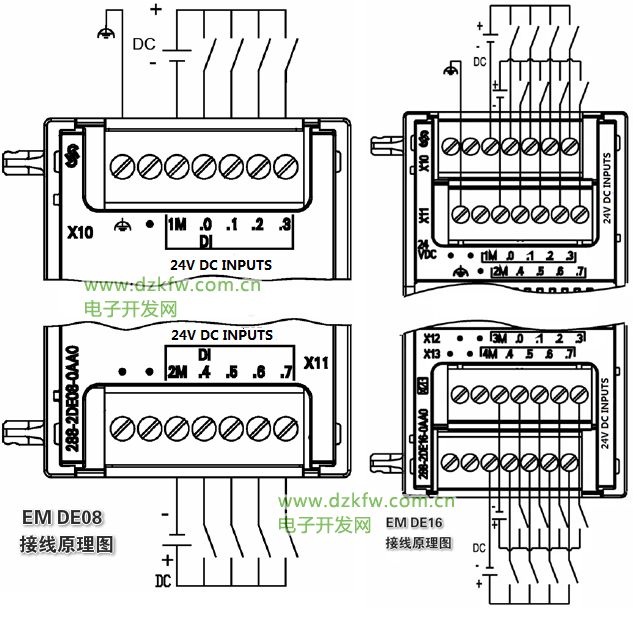

EM DE08和EM DE16的接线原理图
好了,关于S7-200 Smart系列PLC的数字量输入扩展模块就先聊到这里,其它模块我们以后嗑着瓜子慢慢聊。
