晶振测试器小电路原理图和PCB,晶振好坏判断

作者:佚名    文章来源:网络整理    点击数:    更新时间:2024/4/20

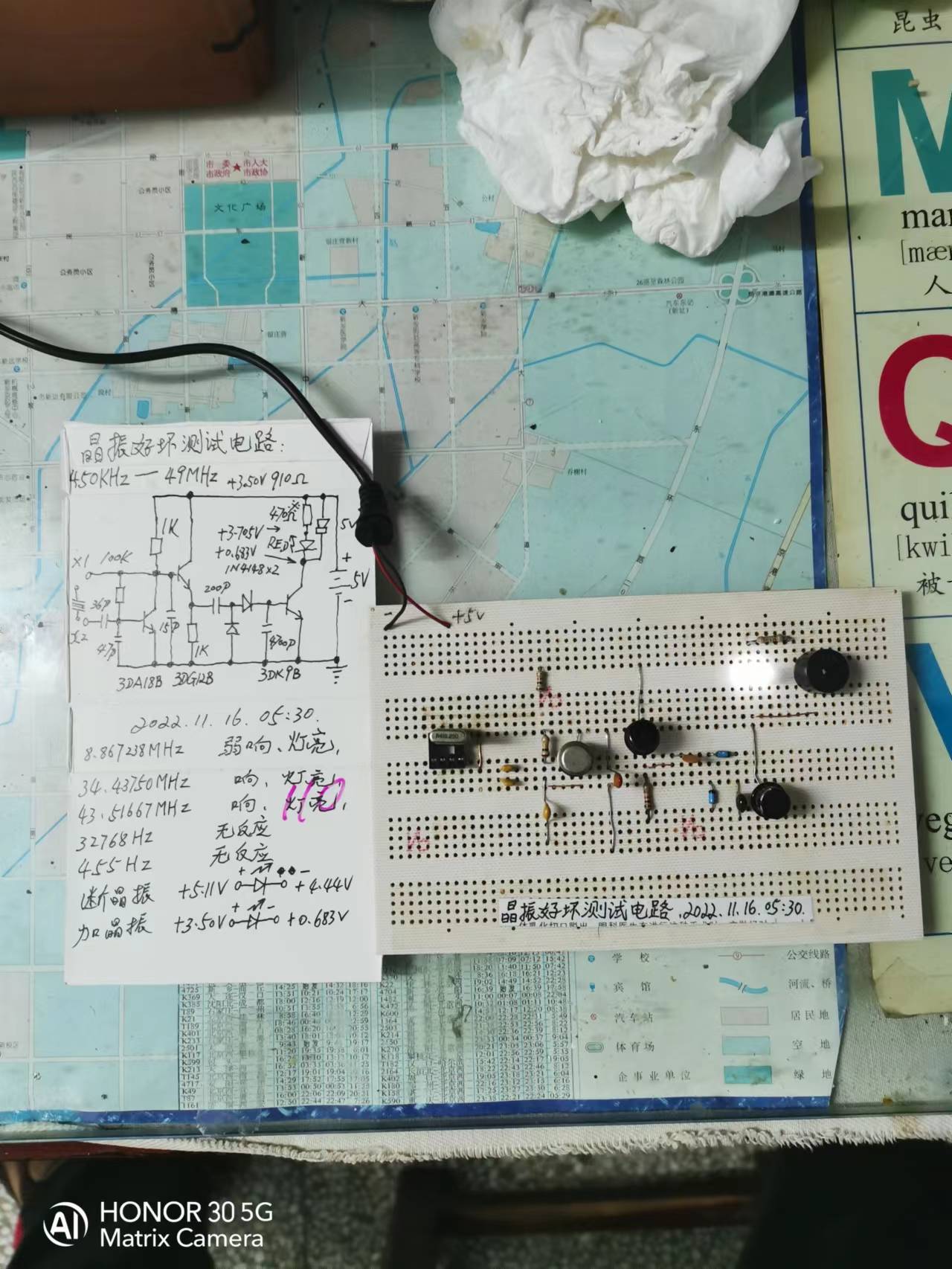

晶振测试小电路,电路用分立元件,制作简单,晶体完好时,声光一起出现。就是32768HZ没反应。2023年05月20日18点27分

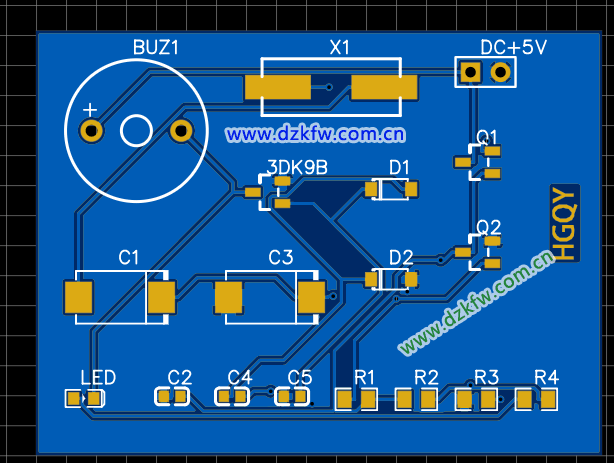

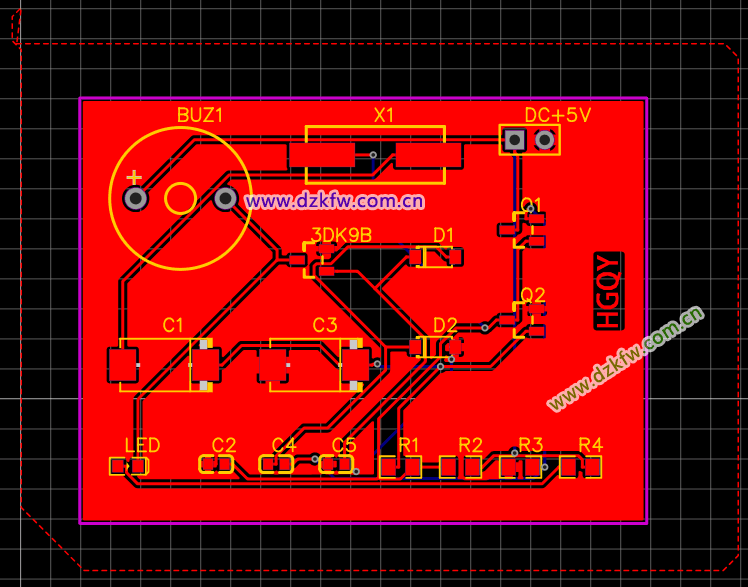

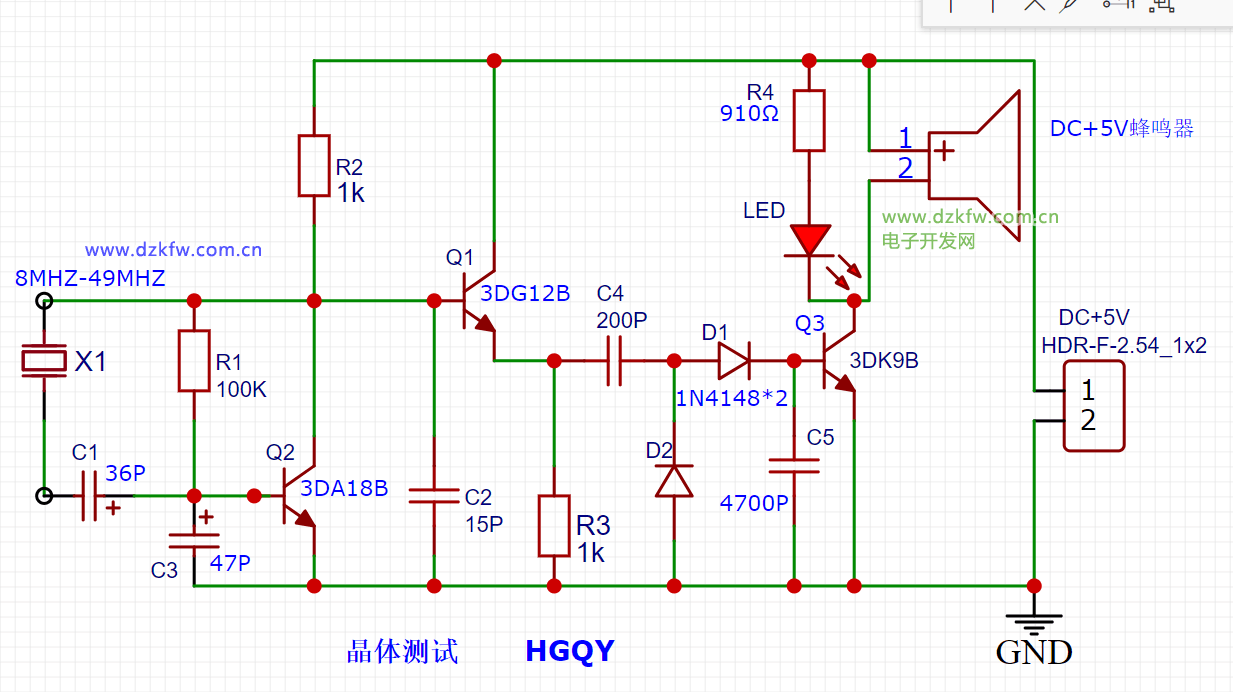

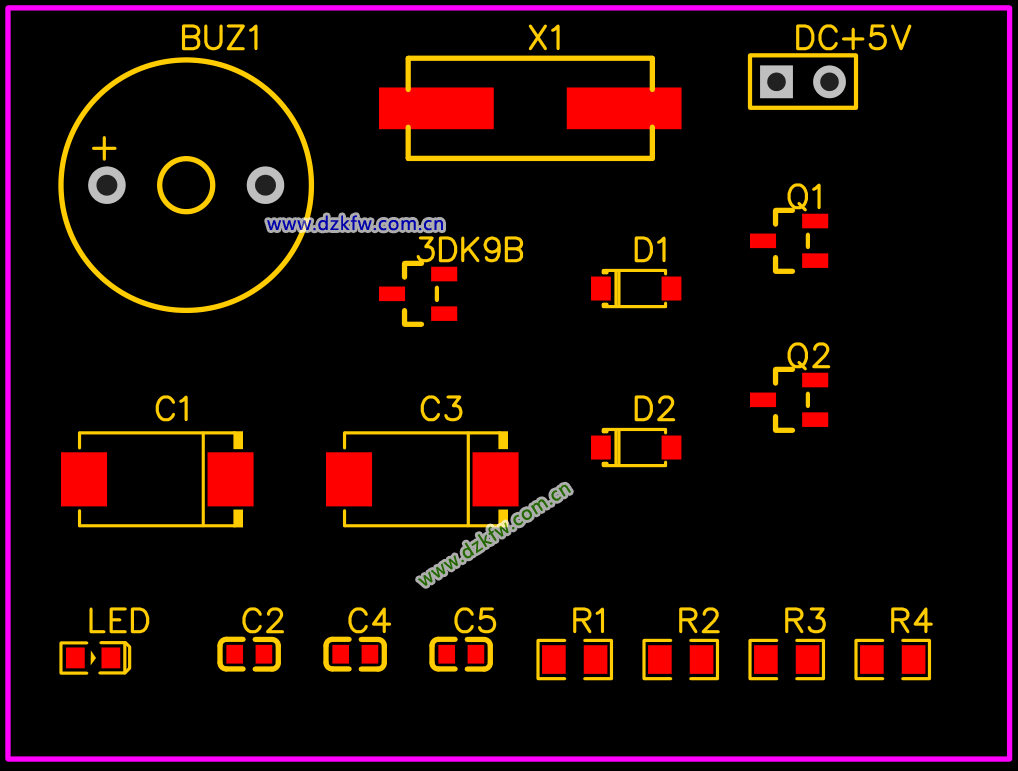

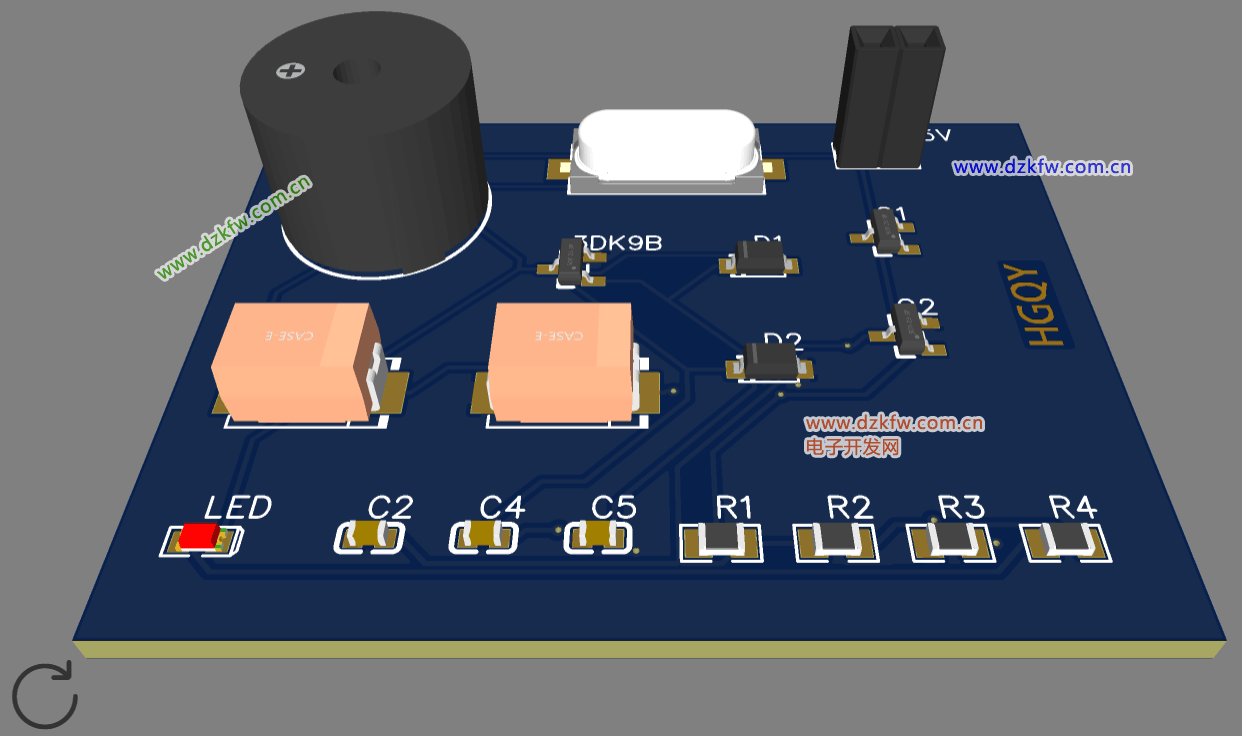

电路原理图如下:晶振测试电路









Tags:晶振测试,晶振,PCB
