利用LM339制作简易磁场检测电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-7-15
  本文介绍的磁场检测电路,电路很简单,虽无法进行准确测量,但业余条件下进行比较和大致判断还是有用的。

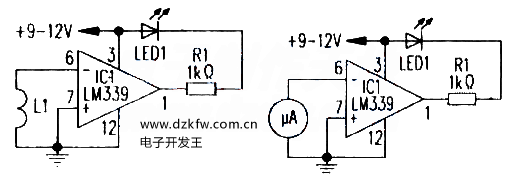

  图中的L1是一种110V(也可用220V)交流继电线圈,该线圈L1充当磁场传感器。集成块IC1是比较器LM339,LED1是检测指示。由上图的这些元器件组成的磁场检测电路,其检测灵敏度十分高,即使有一小的永久磁铁,在L1附近移动,LED也会即刻响应(点亮)。

LM339组成的放大电路图

  在电路正常情况下,即L1附近没有含铁物质存在,电感L1两端,即IC1的⑥、⑦两脚之间没有电位差存在,电路不工作,只要在L1附近有磁场变化(如有含铁物质存在),L1就会产生微小的交流信号,使比较器的两个比较端产生电位差,结果,在其输出端会有高低电平变化,LED即会闪烁(LED接通和断开),以指示L1附近有含铁物质存在。所以该磁场检测电路,可用于寻找地面上的含铁物。

  如将上图电路中的L1改变成电磁式微安表头(如50μA的),即可变成振动传感器,如下图所示。外界如有微小振动,LED1即可显示。

Tags:LM339,检测电路,放大电路,磁场
