NE555脉冲发生器的制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2014-1-5

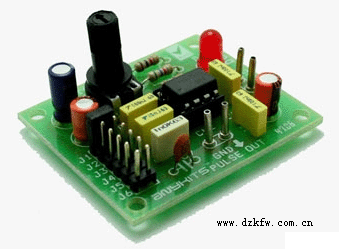

 NE555脉冲发生器实物图
NE555脉冲发生器


该信号发生器是一个基于NE555制作的。可用于实验用的信号源。电源电压为12V,最大工作电流为40mA,通过跳线设置可以输出1Hz-180KHz的频率范围。有电源指示灯。电路原理图如下图。

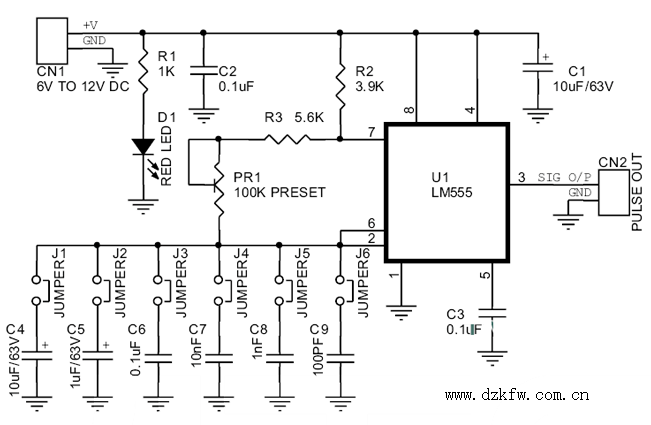

NE555脉冲信号发生器电路原理图

NE555脉冲信号发生器电路原理图

信号发生器跳线帽设置频率

信号发生器跳线帽设置频率

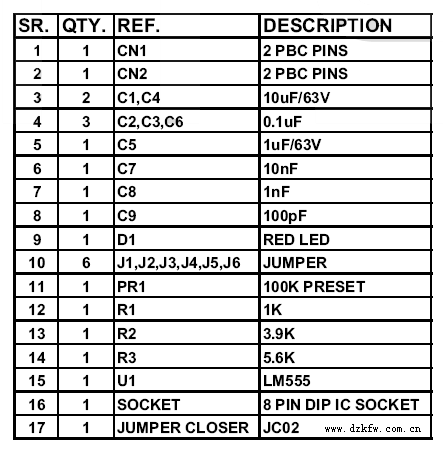

NE555信号发生器元件清单
元件清单

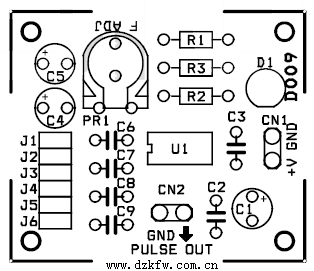

PCB图

PCB图
