三组9只LED旋转灯套件和制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-4-3

一、电路说明
    本套件是一个由3只三极管和9只LED组成的循环灯。电路是这样工作的,当电源一接通,3只三极管就要争先导通,但由于元器件有差异,只有某一只管子最先导通。假如Q1最先导通,那么Q1集电极电压下降,使电容C1的左端接近零电压,由于电容器两端的电压不能突变,所以Q2基极也被拉到近似零电压,使Q2截止。Q2集电极为高电压,那么接在它上面的发光二极管就亮了。此刻Q2集电极上的高电压通过电容器C2使Q3基极电压升高,三极管Q3也将迅速导通。因此在这一段时间内,Q1与Q3的集电极均为低电压,只有接在Q2集电极上的发光二极管亮,而其余两只发光二极管不亮。随着电源通过电阻R3对C1的充电,使三极管Q2基极电压逐渐升高,当超过0.6伏时,Q2由截止状态变为导通状态,集电极电压下降,发光二极管熄灭。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q3的基极电压也下跳,Q3由导通变为截止。接在Q3集电极上的发光二极管就亮了。如此循环,电路中3只三极管便轮流导通和截止,三只发光二极管就不停地循环发光。改变电容的容量可以改变循环灯循环的速度。

二、性能参数
        工作电压:DC3V—9V

三、元件清单:

位号

名称

规格

数量

R1R3R5

电阻

10k

3

R2R4R6

电阻

470

3

C1C2C3

电解电容

47uF

3

Q1Q2Q3

三极管

9013

3

LED1——LED9

发光二极管

红色

9

J1J2

导线(自备)

X1

接线座

2P

1

PCB

50X50mm

1

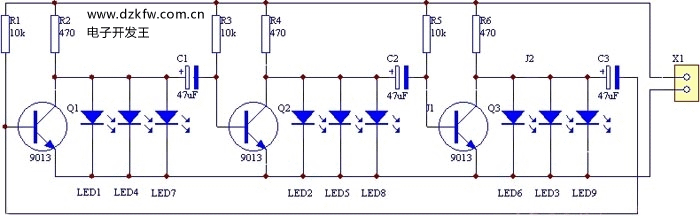

四、电路图
三组9只LED旋转灯电路原理图
