最简调频无线话筒的制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2014-2-11
介绍两款很适合我们学生制作的调频无线话筒,电路简单,无需调试便可正常工作。

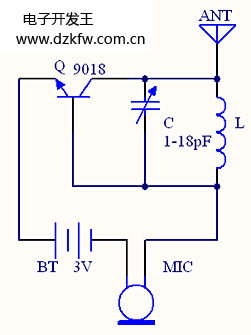

无线话筒电路图

  图中的电感L用0.5mm的漆包线在直径3mm的钻头上绕5圈,天线ANT用50厘米长的细导线就可以了。电容C选用1-18pF的可调电容,以方便调节发射频率(也可以通过改变电感线圈的间距大小来进行微调),使电路发射频率在收音机的频率范围内。这个电路经过我的实际搭接,效果并不理想,毕竟过于简易,只用一只三极管,这样既作放大用,又作调制用,所以,指标很差,传播距离太近,声音失真也比较严重。

  这里介绍另外一款最简调频无线话筒如下:

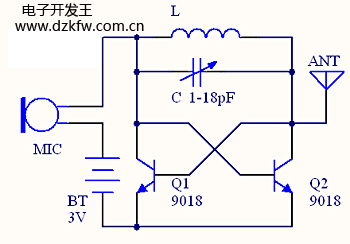

最简调频无线话筒电路图

  上图中,Q1,Q2构成无稳态多谐振荡器,这种电路可有效减少高频次谐波对收音机调频段其它频率的干扰,通过实际搭接证明效果不错,另外,如果用这个电路来发射音频信号(从MIC话筒端输入),效果非常好,是我做过的电路中发射音频信号最逼真最稳定的一个。元件的选择与前一个的相同。

  以上的电路,很适合初学者去学习制作。当然,作为无线话筒,要提高其性能,进一步改善音质,需采取稳频措施和增加预加重电路,有的还采用提高发射功率的方法来增大发射距离,这样的实用电路要复杂得多。留待以后再去深入。
