NE555和74LS00等制作LED跑马灯

作者：佚名文章来源：本站原创点击数：3986 更新时间：2012-1-25

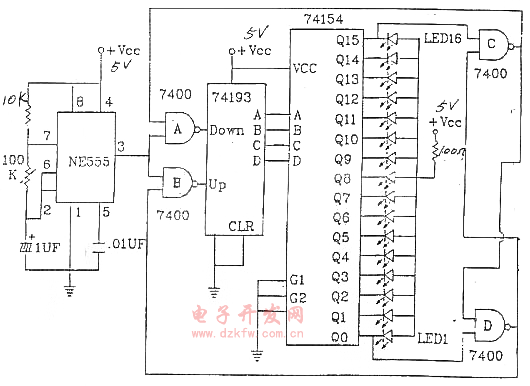

本电路采用NE555、74LS00、74LS154、74LS193和LED制作的跑马灯，制作简单。

当电源打开后，解码器74LS154的输出端Q0为低电位时，74LS193为正数计数器，LED从D1……D16依次单个点灯，74LS154的输出端Q15为低电位时，74LS193为侄数计数器，LED从D16……D1依次单个点灯，LED灯从D1依次亮至D16，然后从D16返回D1，如此循环不止。

Tags：555,跑马灯,电路图,NE555
