该版本采用了强大的高频开关晶体管（BD139），强大的晶体管可以提升效果。所谓“越强责任也越大”。

　　因此，使用这种装置需要非常谨慎，不能在任何敏感电子设备附近使用（特别是硬盘驱动器），因为它是能够产生高频率环境，这很容易破坏你的小工具！而与变压器的工作采取适当的安全措施，并使用绝缘套管，因为可能会存在触电的危险。 （而不是使用电源适配器或电池）。

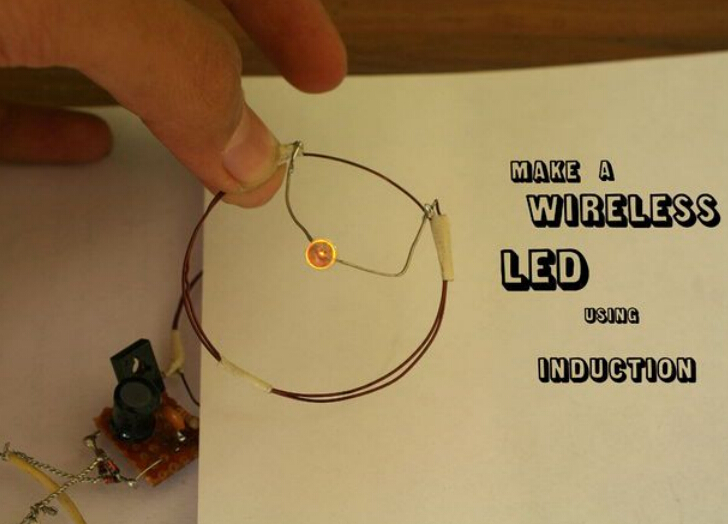

　　这个无线LED灯制作很简单，而且可用于展示和研究电磁感应的原理。制作材料也很容易得到。

　　材料：

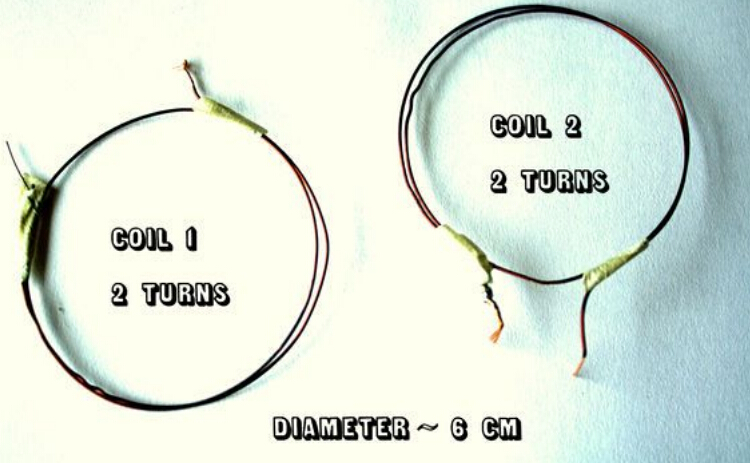

　　1. 2 x 2匝线圈

　　2. 33k电阻

　　3.一个100nF的电容（代码：104）

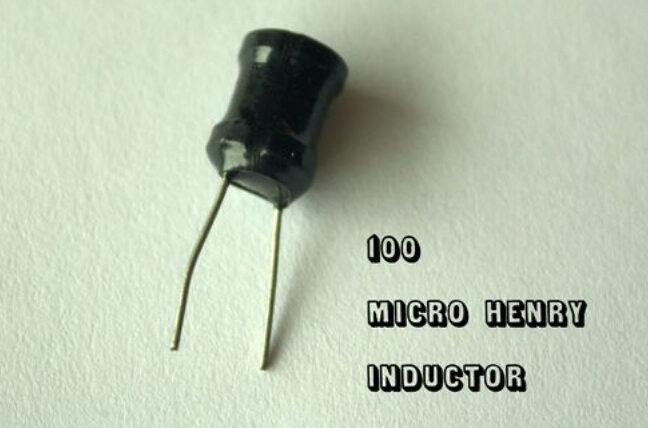

　　4.100μH（微亨）电感

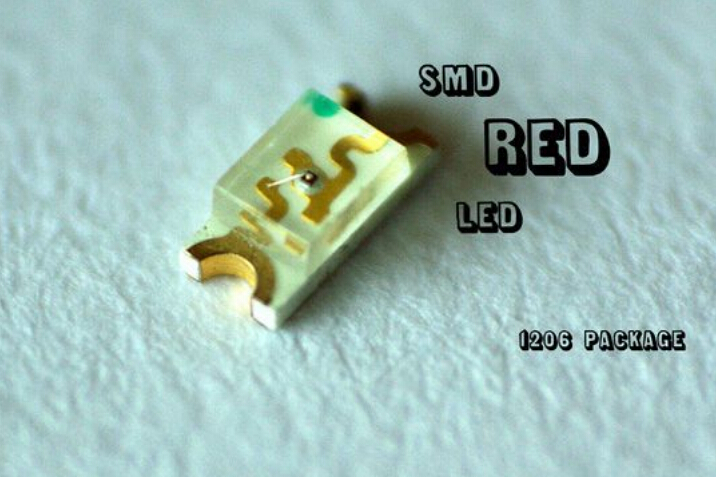

　　5.一个LED（红/橙/红贴片效果最好）

　　6.BD139晶体管（或同样功能的）

　　7.桥式整流器（选购我用的1N4148二极管）

　　8.一个穿孔板（3x3cm）

　　9. 电线，锡，电源（6-12V）

　　第一步：收集材料

　　

　　

　　

　　1.线圈可以利用旧的磁环

　　2.晶体管（BD139），电阻器（33K - 橙色//橙色//橙色）和电容（100nF的 - 104）是相当常见的，可以从当地的电子店购买。

　　3.电感可以从旧电路板拆解，也可以通过线圈绕在铁氧体磁芯制成。

　　4.做一个小型桥式整流器。

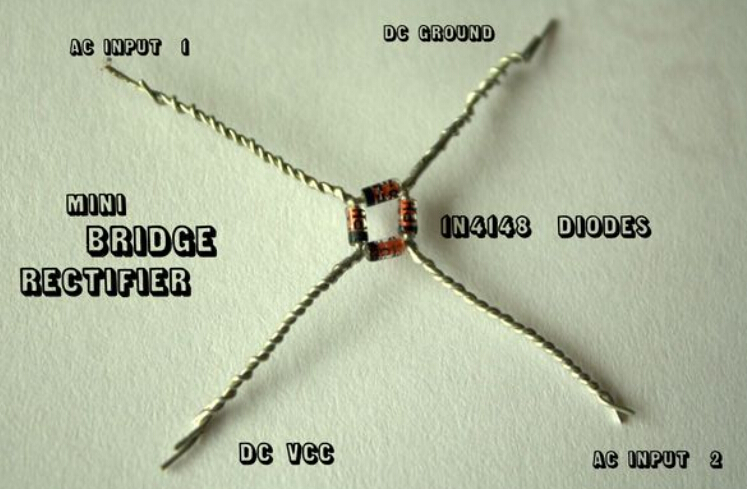

　　第二步：迷你桥式整流器

　　

　　

　　您需要4个1N4148二极管。

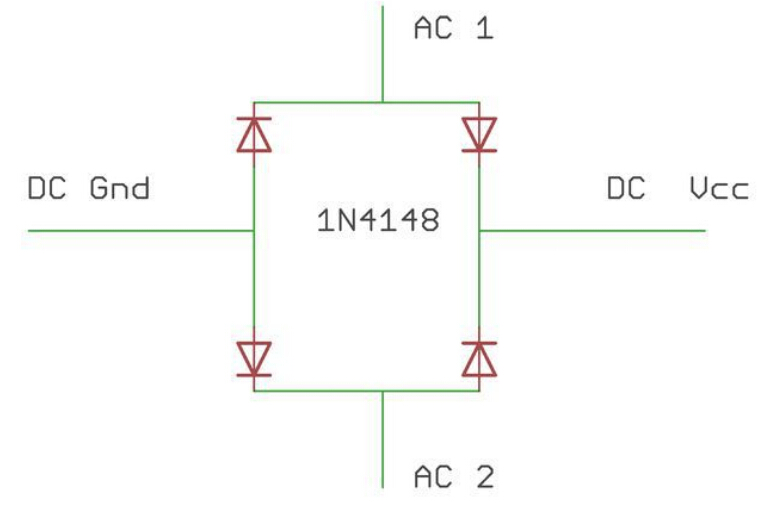

　　1.按照原理图一个接一个的连接4个二极管。

　　2.拧线（注意二极管的极性，黑线表示负极）。

　　3.焊接在一起。

　　4.这样，整流桥已经做好了。

　　我用了一个整流桥，因为我用的交流电源（6-12V），但你可以跳过这步，只要使用电池就行。

第三步：焊接电路

　　

　　

　　

　　

　　

　　

　　振荡电路：

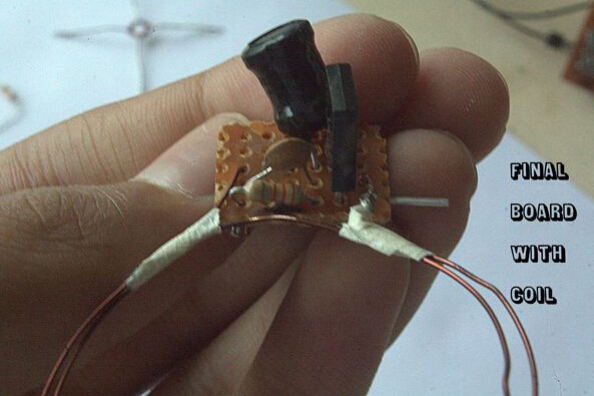

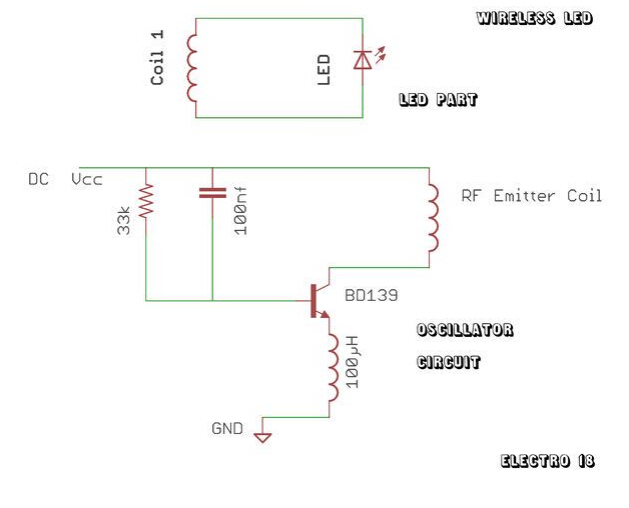

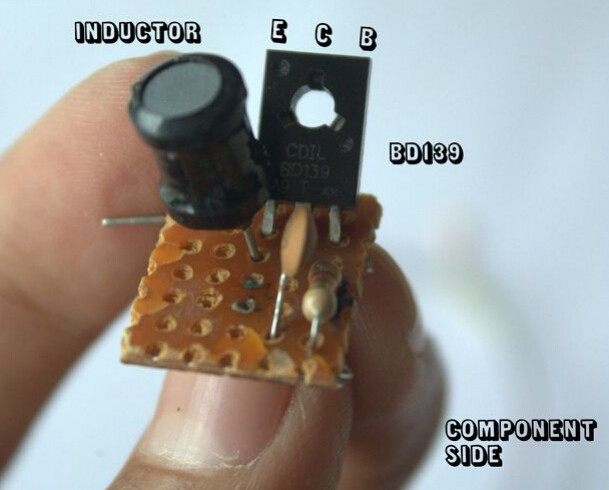

　　1.按照原理图焊接电路，如图所示。（在穿孔板上）

　　2.你也可以在面包板上制作。

　　3.焊接线圈的时候要小心，尽量不要使它变形。它的形状必须是完美的圆形，且在一个平面。

　　LED部分：

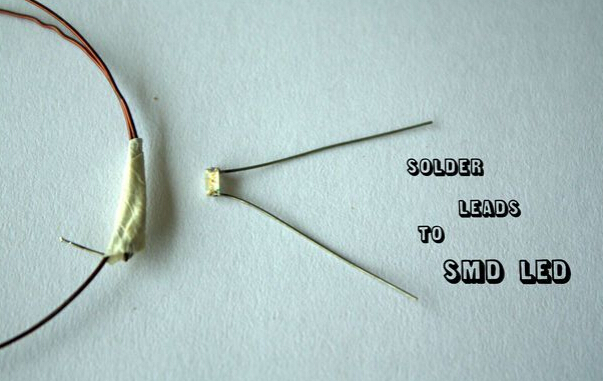

　　1.如果你用的是贴片LED，就要在焊盘上焊一对引线。

　　2.如果你用的是插件LED，直接将引角焊在线圈上就行（不需要关心极性）。

　　第四步：加工

　　该制作主要适用于相互感应的原理。磁通量是由发射器线圈产生，连结到次级线圈（线圈与LED），因此，线圈中产生电磁场。

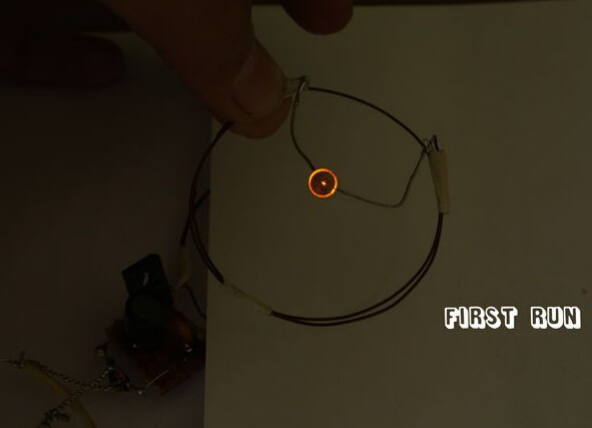

　　第五步：测试并排除故障

　　

　　

　　

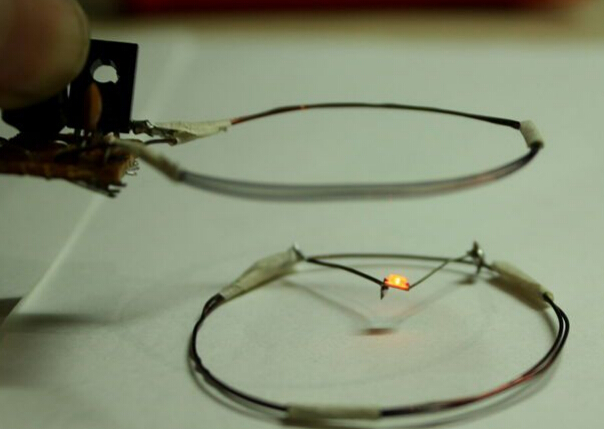

　　电路测试：

　　1.把振荡器连到直流电源上（6-12V 根据您的晶体管决定）

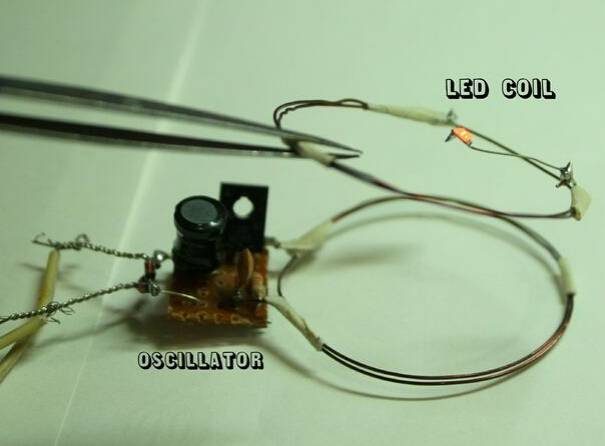

　　2.将驱动线圈放在稳定的平面上。

　　3.按住LED线圈使得两个线圈在平行平面。

　　4.把LED线圈靠近振荡线圈（不要接触）

　　5.该晶体管的温度可能会上升一点，但没关系！

　　6.成功。

　　故障排除：

　　1.检查焊接接头。

　　2.避免振荡器电路板有任何不良接触。

　　3.确保该线圈是圆形的，并且不变形。

　　4.保持线圈在最佳距离。

　　5.如果线圈有点倾斜，那么LED发光不会这么明亮。
