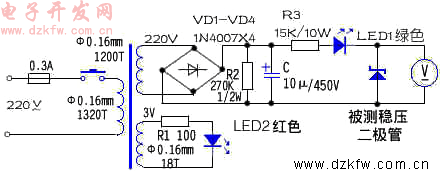

在电子技术发达的今天，稳压二极管在电子产品中有非常广泛的应用，如彩电中的稳压电路及保护电路。最近几年，由于大量国外电子产品及元器件的引入，使不少稳压二极管参数难于查找，给检修带来了一定的麻烦。另外，在自制及维修电子产品时，有时对稳压二极管的参数要求又比较严格（比如彩电保护电路中的稳压二极管），这就需要对新购的或有问题的稳压二极管进行检测和挑选。所以，动手自制一个简单的稳压二极管测试器很有必要，也有很多乐趣。现在我把我自制的一个稳压二极管测试器介绍给大家，供电子爱好者们参考改进。电路如图所示:


　　图中所示参数，能测量从0～250V范围之内的小功率稳压二极管的稳定电压值，按照稳压二极管的原理得知如果所测稳压二极管的稳压值较低，则变压器次级的电压可适当降低些。

　　图中的电压表，可用万用表的直流电压挡代替，变压器也可用电子管收音机等电器的电源变压器代用，我在制作时用的就是一只三灯丝电子管收音机的电源变压器。需注意的是，如所测稳压二极管的稳压值较高，则图中的R2一定不能够省略，否则可能受到电容C 450V蓄电量的电击。另外，如感到用按键开关不方便，也可用扭子开关。在使用时，把被测二极管按图示方向接入，按下电源的开关，则可以从电压表上读出该稳压二极管的一个相对稳定的电压值，这时LED1应发绿光，说明正在进行检测中。
　　另外，若将三极管的C、E极接入，则可测出三极管的耐压值，本装置可测出约300V以下耐压的管子，请注意的是，3AD类管子漏电流较大，所测值明显偏低。当然，若想对彩电行输出管等作简易测试，可将变压器次级电压进一步提高，但绕制时的绝缘问题需认真对待并处理好，因为高压情况下变压器线圈也容易击穿！ 简易制作，大家不妨多多指教！
