单按键防误触发电子开关电路:

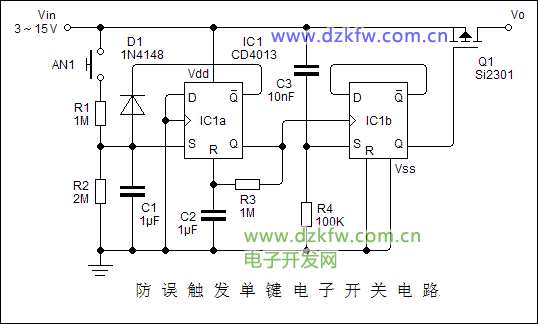

但有朋友觉得成本还是高，3毛多钱的贴片CD4013应该比较便宜了吧？

用分立件实现按下按钮开关3 ~ 5秒，开关电路开启/关闭，使用的零件比较多，但成本确实要低一些。

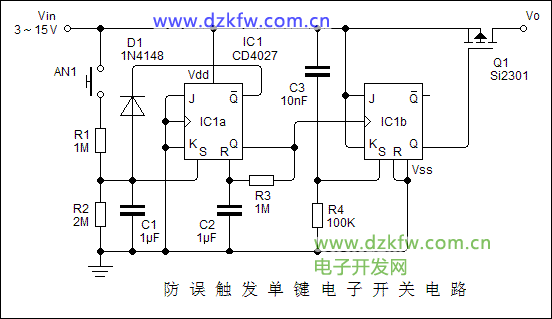

电路也可以用JK触发器，下面是使用CD4027 的单按键防误触发电子开关：


使用D触发器或JK触发器的电子开关，如果长时间按下开关不动，电路会以约5秒周期极低频振荡。

使用分立件的开关电路，不接负载端滤波电容，按下开关不动，先是开启，约3秒后关闭，一直保持关闭状态。接滤波电容后也会产生极低频振荡。
时间长短更改C2、R3的参数就可以。做电子开关用CD4013是很经典的了，一个触发器做单稳，另一个做双稳，成本低、耗电小、可靠性高。

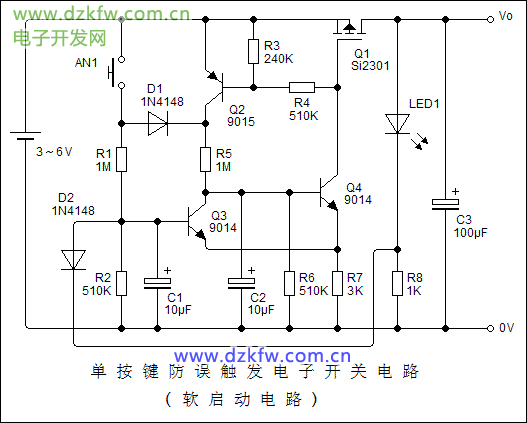

昨天试验了一下分立件电路：


由于电路靠C2、C1  的充电、放电控制电路的开启、关闭，所以具有慢启动的特点，从LED上可以看到逐渐点亮或逐渐熄灭的过程。

上面这个电路如果用在12V电压电路里， C1 、 C2 的容量要加大，可以用33uF或47uF。

电路感觉零件有点多，又精简了下，增加了低电压自动关机保护，适用于没有保护板的锂电池或镍氢电池组：

上面电路里的LED1要用工作端电压1.8 ~ 2.0V的发光二极管。

我做实验的LED1电压为1.9V，当R5 = 1M 时，输出电压低于3.2V 自动关机。
R5 = 680K 时，输出电压低于3.5V 自动关机,510K时低于3.7V自动关机。
所以可以根据自己的需要，调整R5 的阻值，就可以调整关机保护电压。

待机电流多大?

关闭状态电路的静态电流测不出来，表针纹丝不动。

开机状态的电流基本就是LED1的工作电流，开关电路本身消耗的电流是微安极的。
