一、简介：

组合位是由多个连续的位元件组合而成的数据结构。每个组合位由一个首位位元件和多个连续的位元件组成，用KnX、KnY、KnM、KnS表示，其中n表示组数，数值在1~8之间。位元件有输入继电器(X)、输出继电器(Y)、辅助继电器(M)和状态继电器(S)等四种。通过将连续的位元件合并成一个单元，可以更方便地进行数据存储和处理。

二、组合结构：

组合数+首位位元件

组合数：由Kn组成，K是整数、n是数值；每一组组合数由四位组成，即从首位位元件向后算起，一共向后算四位。

首位位元件：由位元件加起始位组成—Y0，位元件有输入继电器(X)、输出继电器(Y)、辅助继电器(M)和状态继电器(S)四种。

例子：K1Y0展开是什么数？；K2Y0呢？

解析：首先看是哪种位元件及其起始位，然后看有几组组成。K1Y0—位元件：输出继电器(Y)、起始位是：Y0、组数：1组。

K1Y0=[Y0 Y1 Y2 Y3]。

K2Y0=[Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7] 元件：输出继电器(Y) 起始位是：Y0 组数：2组。

三、特殊情况：

组合位与MOV指令的使用

在三菱FX3U中，当组合位与MOV指令使用时情况是不一样的，直接上栗子！！！

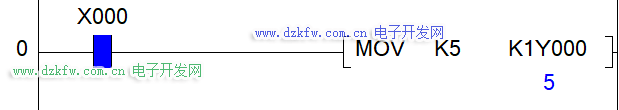

例子：[MOV K5 K1Y0]结果是什么？

从上面叙述分析，K1Y0=[ Y0 Y1 Y2 Y3]，所以就是将5这个数分别赋值给Y0 Y1 Y2 Y3。不知道屏幕前的你是否这样想？从我的“特殊情况”可以看出这个不是正确答案。

正解：当组合数与MOV使用时，这时K1Y0=[Y0.0 Y0.1 Y0.2 Y0.3]，在这之前我们需要知道Y0是由8个位组成即Y0.0~Y0.7。而K5也需要转换为二进制数，5的二进制数是0101，所以[MOV K5 K1Y0]= [Y0.0 Y0.1 Y0.2 Y0.3]对应[1 0 1 0]或者[Y0.3 Y0.2 Y0.1 Y0.0]对应[0 1 0 1]

四、总结：

1、组合数与其他指令使用时不是像特殊情况这样按二进制位赋值。

2、组合位使用对象是X、Y、M、S这四种。
