CHNet-FX和CHNet-Q是兴达易控生产的以太网通讯处理器，用于实现三菱PLC与上位机或网络的以太网通信。CHNet-FX主要针对三菱FX系列PLC（如FX1S、FX1N、FX2N、FX3U等），而CHNet-Q则专用于三菱Q系列PLC（如Q、Qn、QnU系列）。‌

主要功能与特点

• ‌通信协议支持‌：两者均支持多种工业通信协议，包括三菱MC以太网协议、ModbusTCP、CHNetTCP/IP透传协议等，便于与SCADA软件（如组态王、MCGS、力控）、OPC服务器或高级语言（如VB、VC、C#）集成。‌

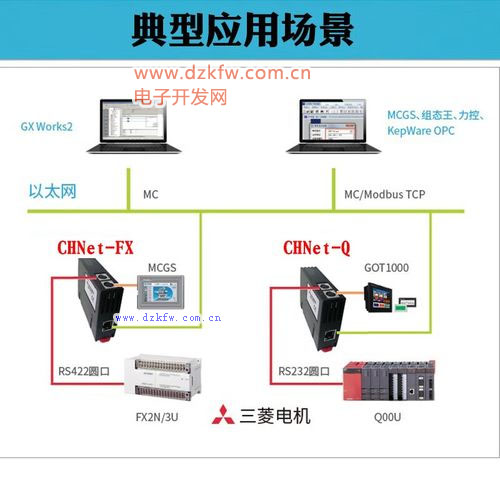

• ‌硬件连接‌：CHNet-FX/Q通过编程口（如RS-422）连接PLC，扩展口可同时连接触摸屏或其他设备，实现多设备并发通信。‌ 例如，CHNet-FX的ModbusTCP端口默认端口号为5551，而CHNet-Q的端口号为5002。‌
• ‌配置方式‌：支持通过WEB服务器或专用配置工具（如NetDevice）进行参数设置和运行诊断，简化了网络调试过程。‌
• ‌应用场景‌：适用于工厂设备信息化、生产管理系统构建，支持同时连接多个上位机（最多6个），满足数据采集和远程监控需求。‌

三菱FX系列PLC通过CHNet-FX(Q)组态王以太网

三菱FX1S/1N/2N/3S/3G/3GC/3U/3UC系列PLC、汇川PLC，与组态王软件以太网通讯。

工具/原料

• 兴达易控CHNet-FX(Q)
• win7/8/10CPU E3-1231 V3
• NetDevice v8030

方法/步骤

• 1

  1.新建工程并打开工程。

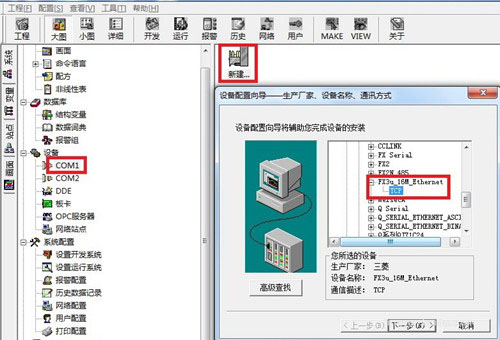

  2.点击“COM1”，选择“新建”，在弹出的对话框的选择“FX3u_16M_Ethernet----TCP”，点击“下一步”。


• 2

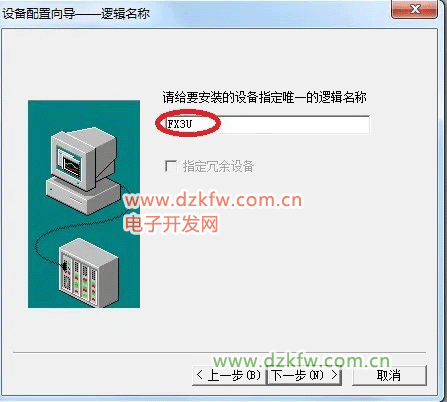

  3.输入设备的逻辑名称，点击“下一步”。


• 3

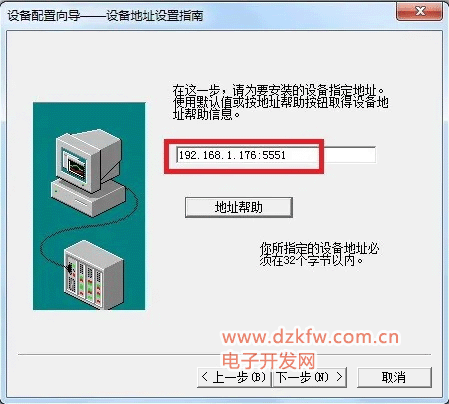

  4.输入CHNet-FX的IP地址，以及PLC端口号5551。


• 4

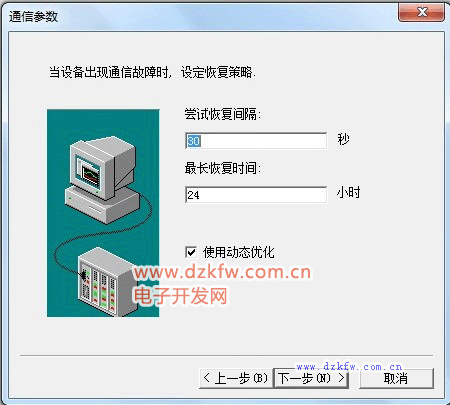

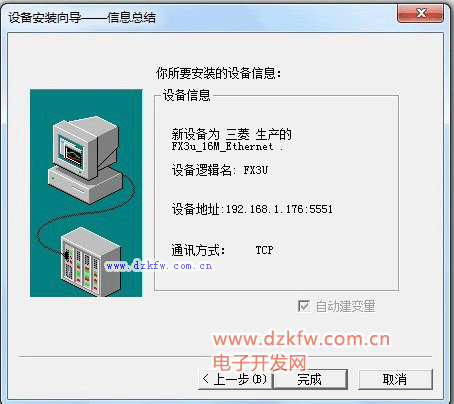

  5.输入通信参数，默认即可，随后点击“完成”。
