LM358呼吸灯散件模块和电路图

作者:佚名    文章来源:本站原创    点击数:3028    更新时间:2022-07-03

如果手机里面有未处理的通知,比如说未接来电,未查收的短信等等,呼吸灯就会由暗到亮的变化,像呼吸一样那么有节奏,起到一个通知提醒的作用。
由LM358及外围电路构成了一个三角波信号发生器;三极管构成一个共射电路,将加在基极的三角波信号进行放大,并且由于基极的电压是一个三角波加在直流信号上,导致发射级的输出电压是一个上移的三角波信号,可以控制LED灯的亮度,形成呼吸的效果。

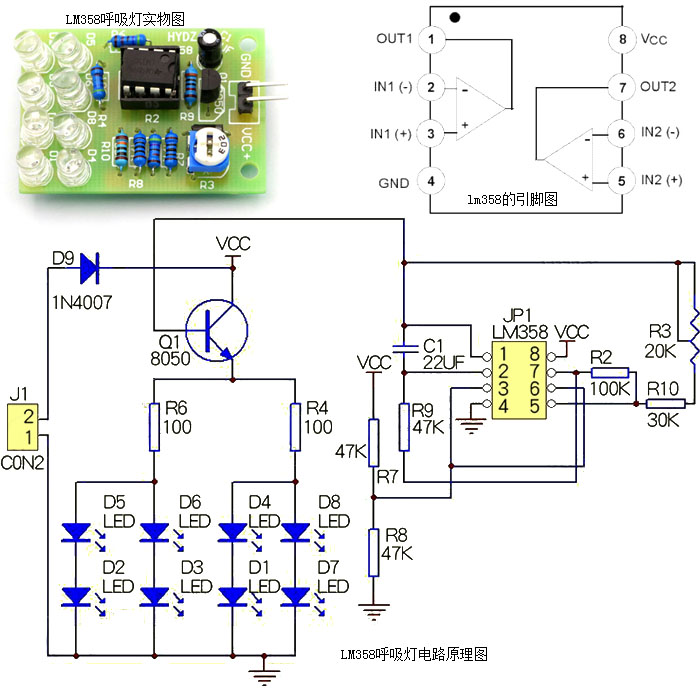

LM358呼吸灯散件模块和电路图

呼吸灯是随着数码产品新生的一种装饰LED电路.在手机、鼠标、电脑机箱,家庭灯具等等上可以看见。如手机上的呼吸灯.在处于电话短信或是处于充电的状态时,呼吸灯都会一亮一亮的,像人的呼吸一样有节奏,会给大家起到提醒的作用.好看又实用。

  要制作这样一款呼吸灯其实非常简单,它的原理就是一个低频率的自激振荡器。以前大家对于自激振荡器的制作选择往往第一个想到的是由555电路完成,但除了555电路外,还有运放电路也能完成该功能。


Tags:LM358,呼吸灯,电路图
