日光灯电感镇流器接线图工作原理分析

作者:佚名    文章来源:本站原创    点击数:2306    更新时间:2018-11-01

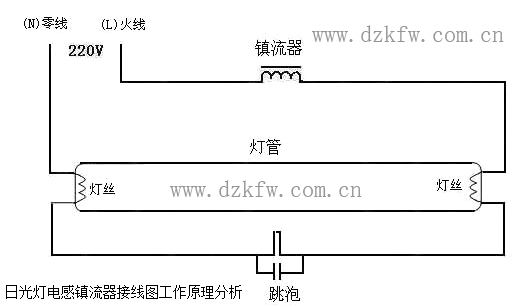

日光灯电感镇流器接线图工作原理分析
(1)当送出交流电时,因荧光灯属于冷灯,灯管电阻无穷大,大电流就流向阻抗比较小的启动器,因此氖灯会先亮一下子与电容形成崩溃,此时电流流过灯管两端的钨丝,钨丝因此被加热,这段时间为0至A的时间。
(2)当时间在A时即电源电压为零伏,由于日光灯此时已为热灯,使得灯管内电阻相当小,此时启动器部分停止崩溃,接着时间A至时间B荧光灯点灯成功,并且时间B以后萤光灯两端的压降大约只有122伏特左右(20W萤光灯),使启动器不再崩溃,从此之后日光灯正常工作维持一定亮度,直到电源关闭日光灯熄灭。
(3)在时间A至时间B,电感镇流器(电感)两端感应电压为220伏,再加上电源220伏,其萤光灯两端总电压降为440伏,所以萤光灯需要大电压才能启动。
(4)在时间B之后,电感式镇流器(电感)扮演着恒流的重要角色,所以日光灯一直维持着固定的亮度。

日光灯电感镇流器接线图工作原理分析


Tags:日光灯,电感镇流器,电路图
