红外开关电路,简单实用的红外遥控分段开关电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-19

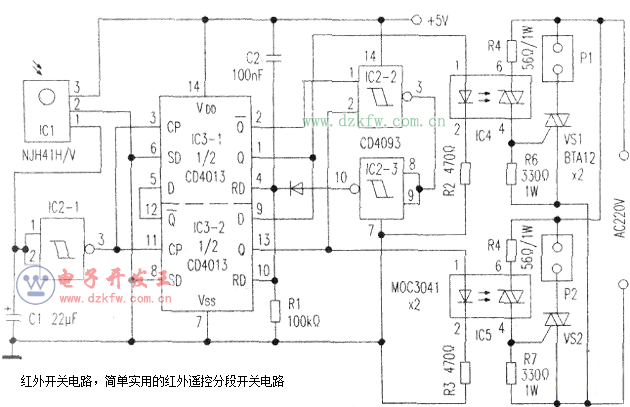

  红外开关电路原理图如附图所示。无论使用何种红外遥控器与本电路配合,可组成红外遥控分段开关。只要按动红外遥控器上任一按键.电路中的电源插座P1得电,接通一路负载:自按动红外遥控器上任一键,电源插座P1、P2都得电,接通两路负载:若第三次按动遥控器上任一键,则P1、P2均断电,两路负载都停止工作,从而实现分断控制的目的。
  红外开关电路,简单实用的红外遥控分段开关电路
  一、工作原理

  IC1为一体型红外接收头,当它收到红外遥控器发出的一串控制信号后,由C1将其变成一个脉冲,经IC2-1整形和驱动后,去触发由IC3组成的扭环形计数器。扭环形计数器的状态是:00-10-11-OI。加电后由于C2、R1的复位作用,IC3中由虚线隔开的两个D触发器均被清零.扭环形计数器的状态为“00”:当第一个控制脉冲输入时,扭环形计数器换成第二种状态“10”,即IC3-1的Q=1,光耦合器IC4和双向可控硅VS1导通,为P1送电,其上的负载得电工作。此时IC3-2的Q=0,IC5、VS2截止,P2无电:当第二个控制脉冲输入时,扭环形计数器的输出状态转换成“11”,即IC3-1、IC3-2的Q均为1,P1、P2都有电,两路负载同时工作。本文只取“10-11”两种状态:当第三个控制脉冲输入时,扭环形计数器的状态换成“叭”,此时IC3-1的Q=1.IC3-2的Q=1,即与非门IC2-2的⑤、⑥脚均为l。所以其④脚输出为0,经IC2-3反相后⑩脚输出1.VD1正偏导通,使扭环形计数器复位,即恢复到“00”状态。IC3-1、IC3-2的Q均为0,P1、P2失电,两路负载停止工作。

  二、元件选择与调试

  IC1选用NJH41H/V型红外接收头,也可以使用接收中心频率为38kHz左右的任何型号一体式红外接收头。IC2选用内含施密特触发器的二输入端四与非门集成电路CD4093.也可用CD4011(无施密特触发器)代替。IC3选用上升沿触发双D触发器CD4013。IC5、IC6使用交流可控硅输出型光耦合器MOC3041、MDC3061等。VS1、VS2选用耐压400V、电流大于6A的双向可控硅,C1是唯一需要调整的元件,调整原则是将红外遥控器产生的脉冲串,变成。个控制脉冲即可。

Tags:红外开关,红外遥控,电路图
责任编辑:admin
