电压串联负反馈放大电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-10-29

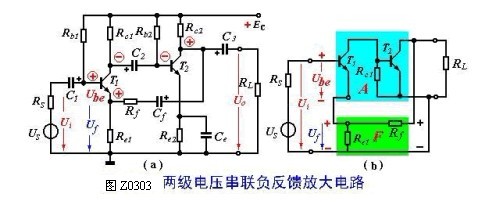

图Z0303(a)为两级电压串联负反馈放大电路,图(b)是它的交流等效电路方框图。

两级电压串联负反馈放大电路

1.反馈类型的判断

(1)找出联系输出回路与输入回路的反馈元件。图Z0303(a)中Rf、Cf、Re1是联系输出回路与输入回路的元件,故Rf、Cf、Re1是反馈元件,它们组成反馈网络,引入级间反馈。

(2)判断是电压反馈还是电流反馈。

可用两种方法来判别,一是反馈网络直接接在放大电路电压输出端,故为电压反馈;二是令Uo = 0,因Uf由Rf、Re1 对Uo分压而得,故Uf= 0反馈消失,所以为电压反馈;

(3)判别是串联反馈还是并联反馈。

由图Z0303(a)可以看出:Ube = Ui - Uf 即输入端反馈信号与输入信号以电压形式相迭加,故为串联反馈,也可令Ui=0,此时Uf仍能作用到放大电路输入端,故为串联反馈;还可以根据反馈信号引至共射电路发射极则为串联反馈。

(4)判别反馈极性。

假定Ui为+,则经两级共射电路放大后,Uo为+,经Rf与Re1 分压得到的Uf也为+,结果使得放大电路有效输入信号减弱,故为负反馈。

综上判断结果、该电路为电压串联负反馈放大电路。

2、反馈对输出电量的稳定作用

放大电路引入电压负反馈后,能够使输出电压稳定。任何外界因素引起输出电压不稳时,输出电压的变化将通过反馈网络立即回送到放大电路的输入端,并与原输入信号进行比较,得出与前一变化相反的有效输人信号,从而使输出电压的变化量得到削弱,输出电压便趋于稳定。

可见,负反馈使放大电路具有了自动调节能力。电压负反馈能够稳定输出电压。

3、信号源内阻对串联反馈效果的影响

由上面的讨论可见,对串联反馈Ube = Ui - Uf ,显然,UI越稳定,Uf 对Ube 的影响就越强,控制作用就越灵敏。当信号源内阻Rs = 0时,信号源为恒压源, Us就为恒定值,则Uf的增加量就全部转化为Ube 的减小量,此时,反馈效果最强。因此,串联反馈时,Rs 越小越好,或者说串联反馈适用于信号源内阻Rs 小的场合。

4、放大倍数及反馈系数的含义

对电压串联负反馈电路, Xi = Ui, Xo = Uo,Xf = Uf 故:


AUf、FU,分别称为闭环电压放大倍数和电压反馈系数。

Tags:电压串联,负反馈,放大电路
