电子爱好者必知二十个基本模拟电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-1-12

  对模拟电路的掌握分为三个层次:初级层次:是熟练记住这二十个电路,清楚这二十个电路的作用。只要是电子爱好者,只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

  中级层次:是能分析这二十个电路中的关键元器件的作用,每个元器件出现故障时电路的功能受到什么影响,测量时参数的变化规律,掌握对故障元器件的处理方法;定性分析电路信号的流向,相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小,信号与阻抗的关系。有了这些电路知识,您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后,只要您愿意,受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。

  一、 桥式整流电路



  1、二极管的单向导电性:

  伏安特性曲线

  理想开关模型和恒压降模型

  2、桥式整流电流流向过程

  输入输出波形

  3、计算:Vo, Io,二极管反向电压。

  二、 电源滤波器



  1、电源滤波的过程分析:

  波形形成过程:

  2、计算:滤波电容的容量和耐压值选择。

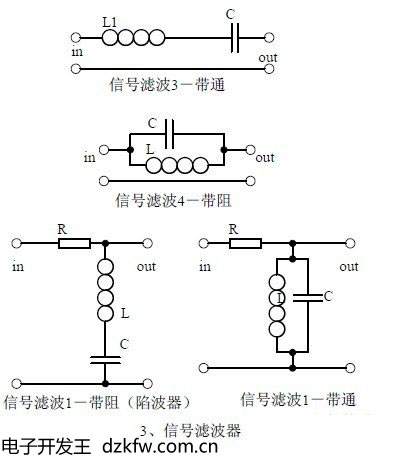

  三、 信号滤波器

  1、信号滤波器的作用:

  与电源滤波器的区别和相同点:

  2、LC 串联和并联电路的阻抗计算,幅频关系和相频关系曲线。

  3、画出通频带曲线。

  计算谐振频率。

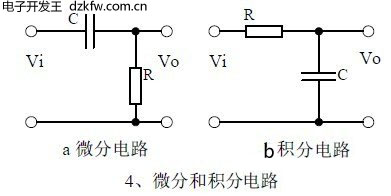

  四、 微分和积分电路



  1、电路的作用,与滤波器的区别和相同点。

  2、微分和积分电路电压变化过程分析,画出电压变化波形图。

  3、计算:时间常数,电压变化方程,电阻和电容参数的选择。

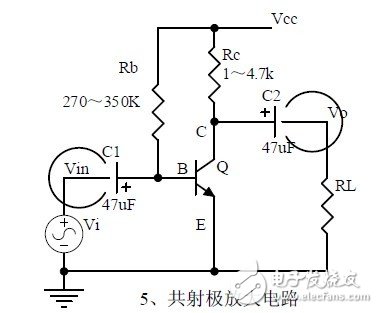

  五、 共射极放大电路

  1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。



  2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

  3、静态工作点的计算、电压放大倍数的计算。

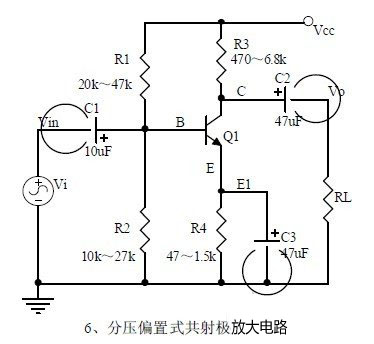

  六、 分压偏置式共射极放大电路



  1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

  2、电流串联负反馈过程的分析,负反馈对电路参数的影响。

  3、静态工作点的计算、电压放大倍数的计算。

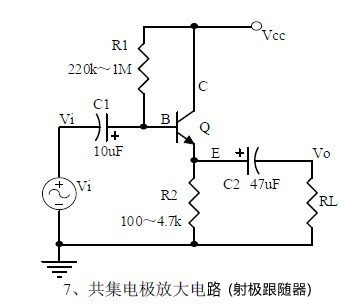

  七、 共集电极放大电路(射极跟随器)



  1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。电路的输入和输出阻抗

  特点。

  2、电流串联负反馈过程的分析,负反馈对电路参数的影响。

  3、静态工作点的计算、电压放大倍数的计算。

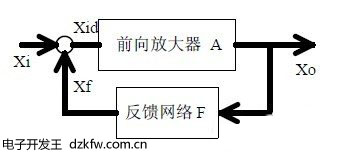

  八、电路反馈框图



  1、反馈的概念,正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。

  2、带负反馈电路的放大增益。

  九、二极管稳压电路

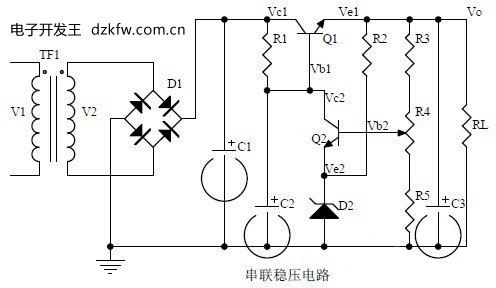

  十、串联稳压电源

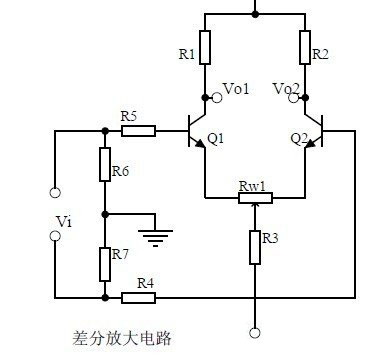

  十一、差分放大电路



  十二、场效应管放大电路

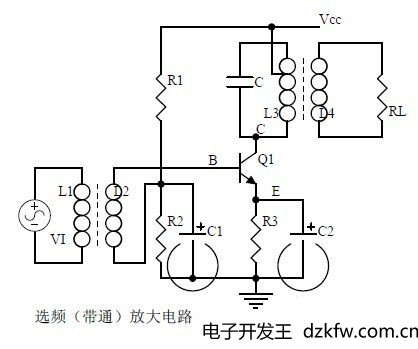

  十三、选频(带通)放大电路

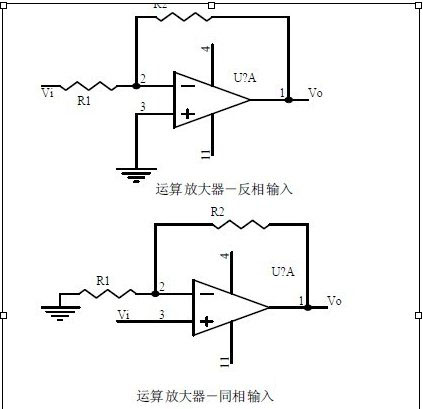

  十四、运算放大电路

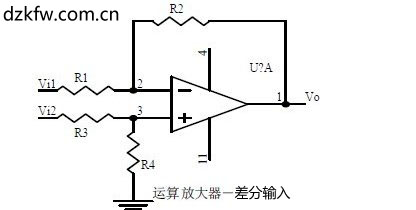

  十五、差分输入运算放大电路

ss

  十六、电压比较电路

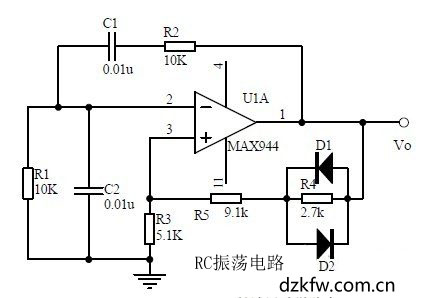

  十七、RC振荡电路

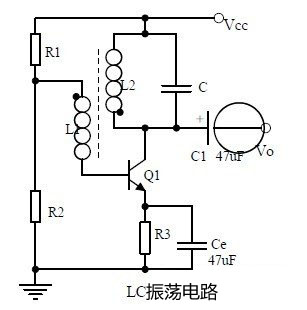

  十八、LC振荡电路

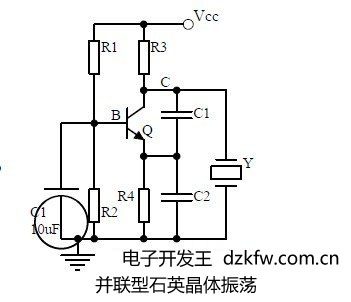

  十九、石英晶体振荡电路

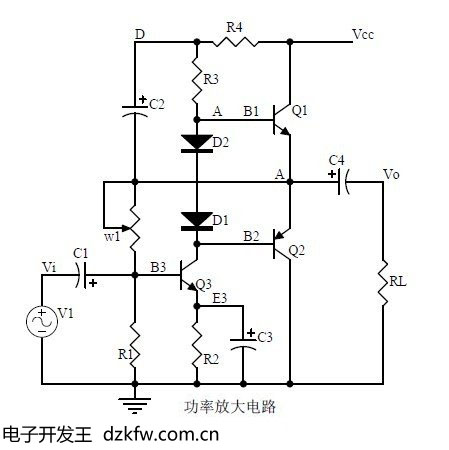

  二十、功率放大电路
