声控电子开关电路原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-3-15
自制声控电子开关电路
声控电路包括电源部分,谐振放大部分及触发器,电源部分通过电容降压、整流及稳压提供声控电路所需的直流电压,谐振放大部分包括多极三极管放大,话筒接在第一级放大三极管的基极上并由电容耦合,一个由电感和电容构成的振荡电路接在末级放大三极管的基极上,放大后的信号影响触发器的翻转,并最终控制可控硅的控制极的电位。

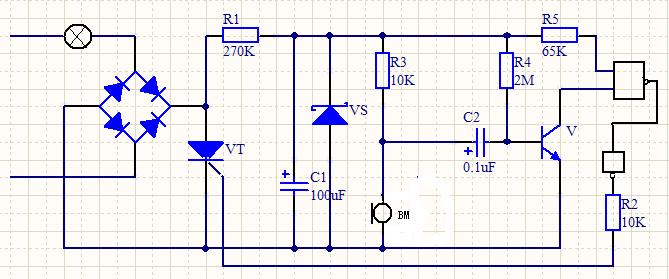

声控电子开关电路
工作原理:
电路图如上图所示,220V交流电通过灯泡H及整流全桥后,变成直流脉动电压,作为正向偏压,加在可控硅VS及R支路上。声控电路由传感器BM,晶体管V和IC内电路(与非门)组成。当有脚步声或拍手声时,则该声音信号经过传感器BM转换为电信号后,再经过电容C2加至V的基极,使V瞬间截止,V的集电极突变为高电平,使可控硅VS触发导通,灯泡H发光。
安装与调试:
声控电路在安装的时候需要考虑一个重要的技术指标,那就是躁声,为了避免躁声对电路的影响,除了选择合适的声音传感器外,还需要在声控电路中加入消除躁声电路,本文不做详细讲解。声控电路也可以用于很多日常生活的电路中去,而且方便,安装简单。
Tags:声控电子开关,电路图,原理,声控
责任编辑:admin
