多级阻容耦合放大电路图分析

作者:佚名    文章来源:本站原创    点击数:2675    更新时间:2018-12-04

多级阻容耦合放大电路

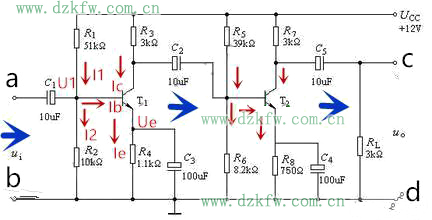

这是一个二级阻容耦合放大电路,前后两级电路形式一致。
1.电路由两级放大电路组成,即以T1、T2两个三极管为中心的基本放大电路;
2.耦合方式为阻容耦合,由电解电容器C1、C2、C5作为耦合电容,用来隔断各级的直流偏置并传递信号;根据容抗Xc=1/2πfc,频率、电容越大容抗越小,因此这种电路的高频特性好,当频率低至一定值时,信号几乎通不过;另外为了降低容抗,选用容量较大的电解电容器作为耦合电容。需要指出的是并不是频率越大越好,这种电路的晶体管的频率特性决定了其实用范围,也即通频带,在此范围之外,电压放大倍数均会降低。阻容耦合是三大耦合方式之一,各有特点。
3.若第一级的电压放大倍数为A1,第二级的电压放大倍数为A2,则整个电路的放大倍数A=A1.A2;
4.分析晶体管放大电路,首先分析其直流通道,上图T1的直流电流方向就是红色箭头方向;
5.每级电路均属于分压式电流负反馈偏置电路,电路特点,由电阻R1、R2组成分压电路,分压就是这个意思;发射极电阻R4,电流I2远大于Ib,这样电压U1基本不变,当温度升高,Ib增加,Ie增加,Ue增加,Ub-Ue减小,Ube减小,Ib减小,静态工作点又恢复到升温之前;达到了稳定静态工作点的目的,负反馈的意思就是反馈信号削弱了输入信号。这种电路在实践中应用非常广泛;
6.每级属于共射放大电路,这种电路的特点是电压放大倍数大、电流放大倍数大,输入电阻低、输出电阻高,输入信号与输出信号反相;
7.C3、C4为旁路电容,就是让交流信号顺利通过,而不产生负反馈,如果没有旁路电容,则不仅对直流产生反馈对交流信号也产生负反馈,导致信号放大倍数降低;一般旁路电容的容量较大,选择电解电容器。
Tags:耦合放大,放大电路
