共漏极放大电路的组成

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-20

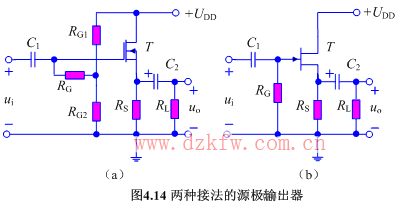

共漏极放大电路又称为源极输出器或源极跟随器,它和三极管组成的共集电极放大电路具有类似的特点,如输入电阻高,输出电阻小,电压放大倍数略小于1,一般用于多级放大电路的输入级或输出级。图4.14为分压式和自给偏压式两种接法的源极输出器电路。

共漏极放大电路的组成

由图4.14可知,源极输出器的直流静态工作点的确定和共源极电路相同,故静态分析略。

源极输出器的交流通路

根据场效应管的小信号简化模型可画出图4.14(a)的交流通路,如图4.15所示,特别强调的是要注意与图4.11的区别,包括场效应管三个极和受控电流源的方向。

由图可知 U o = g m U GS × R L ' (其中 R L ' = R D R L R D + R L )

而 U i = U GS + U o = U GS ( 1+ g m R L ' )

则放大倍数 A u = U o U i = g m R L ' 1+ g m R L '

当 g m R ′ L >>1时,约等于1,可见源极输出器同三极管共集电极放大电路的特性一样,输出电压与输入电压同相且具有电压跟随的特性。

输入电阻 R i = R G + R G1 // R G2

输入信号为零时计算输出电阻

在计算输出电阻时,首先将负载断开,令 u i =0,在输出端加一测试电压 U T ,在输出端口处产生电流 I T ,如图4.16所示。由图可知

I T = U T R D − g m U GS且U GS=- U T

因此 I T = U T ( 1 R D + g m )

故 R o = U T I T = 1 R D + g m

可见源极输出器的输出电阻较小,这与三极管共集电极放大电路的特点相似。
