西门子S7 PLC用I0.0控制接在Q0.0~Q0.7上的8个彩灯循环移位梯形图 循环移位指令ROL_B

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/1/14

用I0.0控制接在Q0.0~Q0.7上的8个彩灯循环移位,从左到右以0.5s的速度依次点亮,保持任意时刻只有一个指示灯亮,到达zui右端后,再从左到右依次点亮。

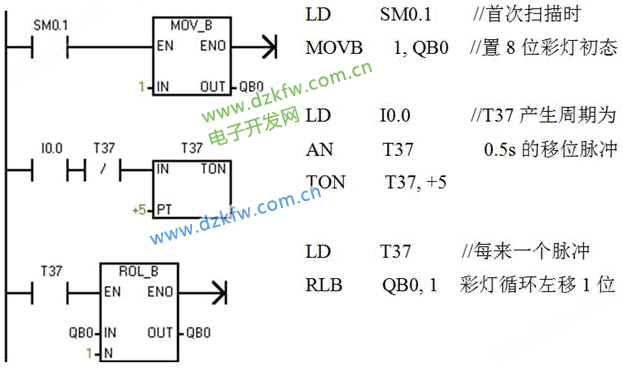

分析:8个彩灯循环移位控制,可以用字节的循环移位指令。根据控制要求,首先应置彩灯的初始状态为QB0=1,即左边*盏灯亮;接着灯从左到右以0.5s的速度依次点亮,即要求字节QB0中的“1”用循环左移位指令每0.5s移动一位,因此须在ROL-B指令的EN端接一个0.5s的移位脉冲(可用定时器指令实现)。梯形图程序和语句表程序如图1所示。

西门子S7 PLC用I0.0控制接在Q0.0~Q0.7上的8个彩灯循环移位梯形图

西门子S7 PLC用I0.0控制接在Q0.0~Q0.7上的8个彩灯循环移位梯形图
