21个三菱PLC编程实例，果断收藏！三菱PLC梯形图入门

作者：佚名文章来源：网络点击数：3951 更新时间：2023/12/30

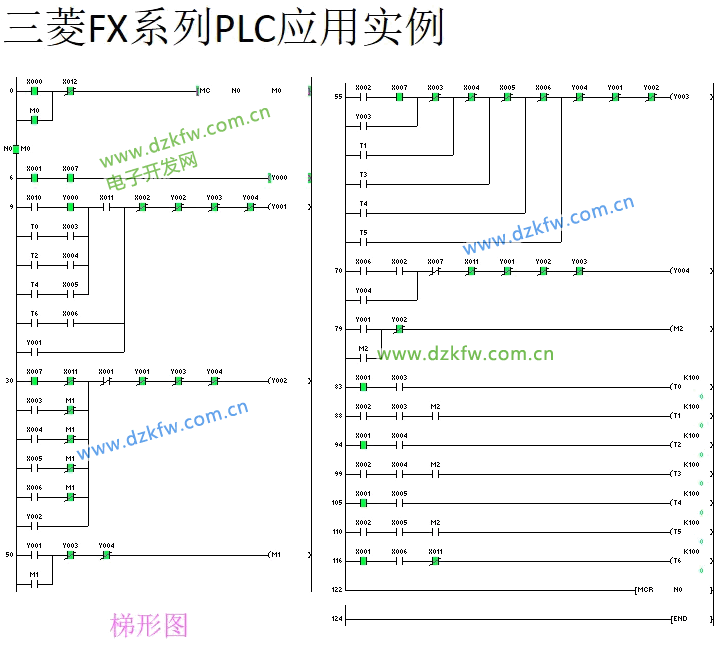

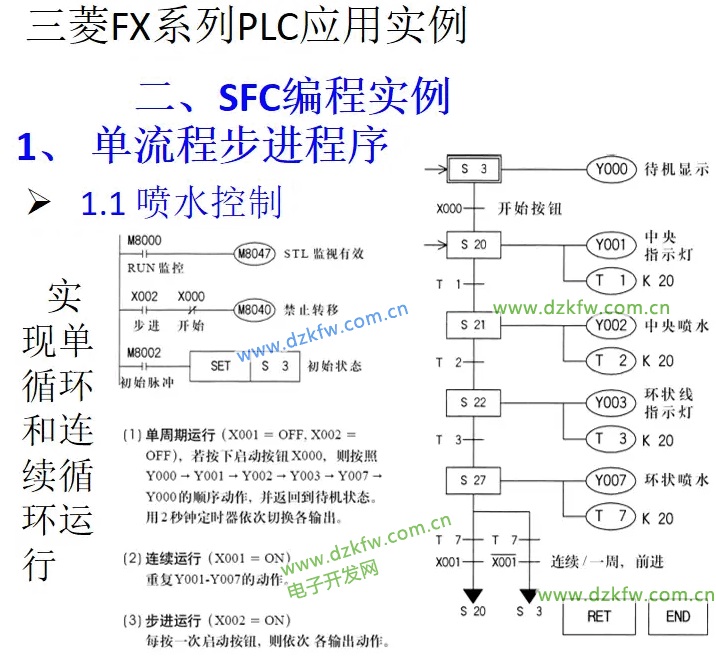

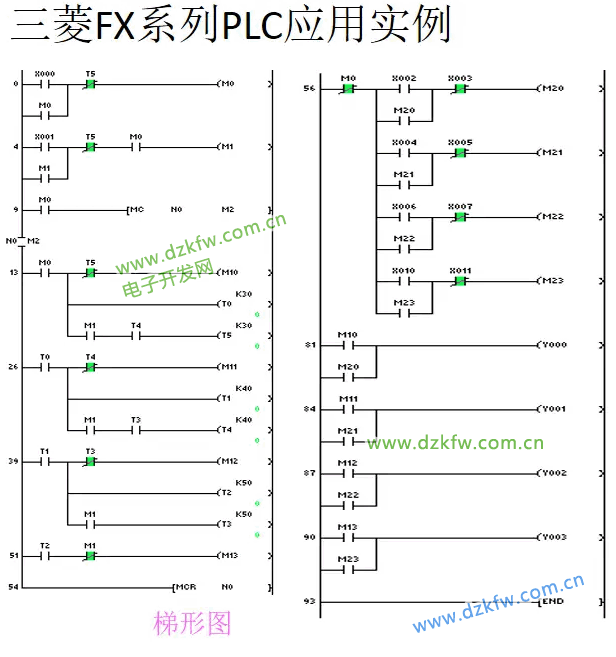

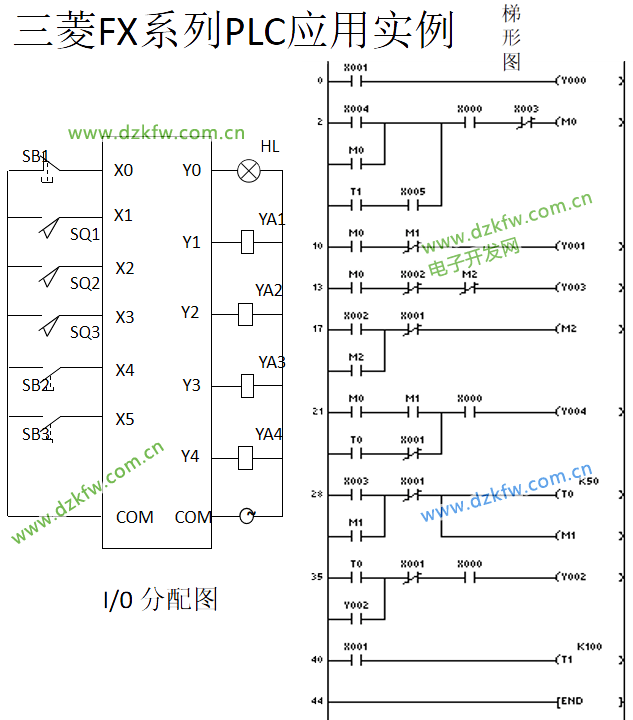

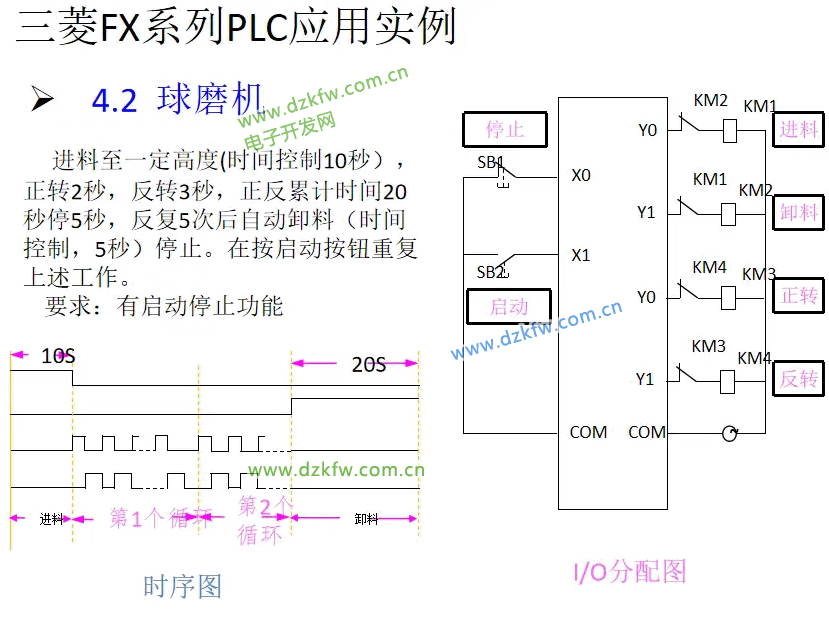

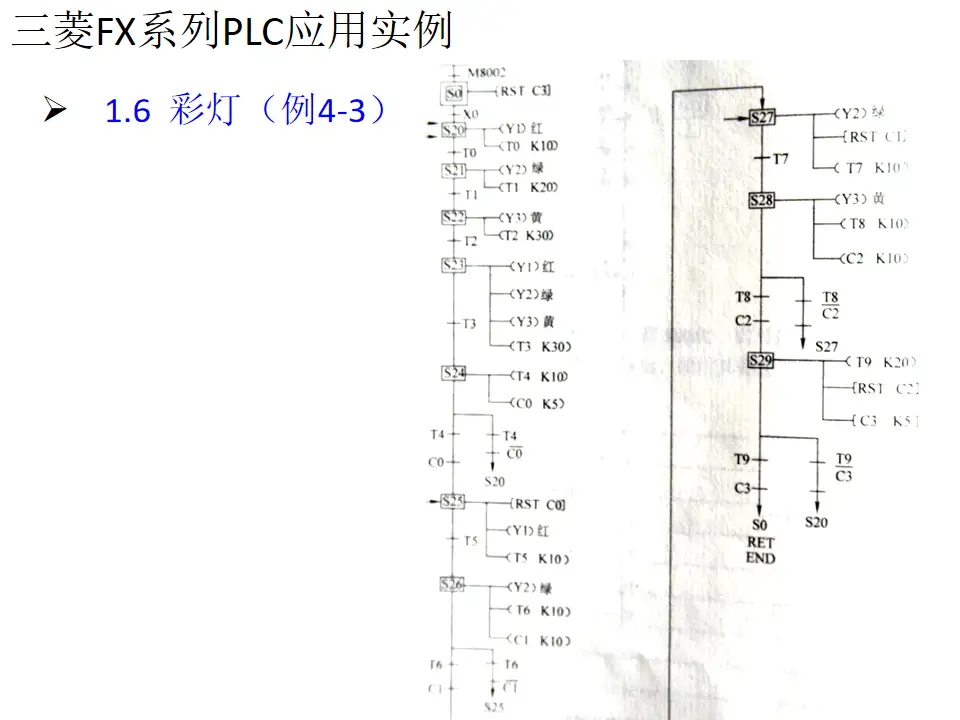

三菱FX系列PLC应用实例

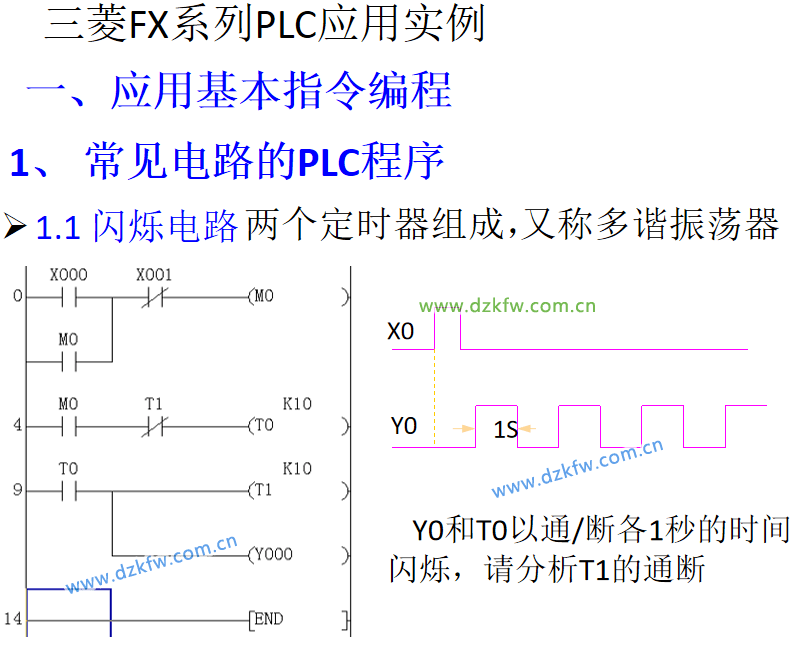

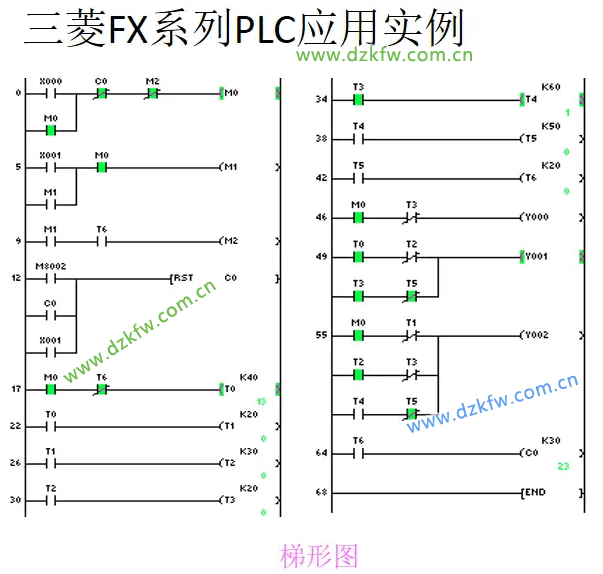

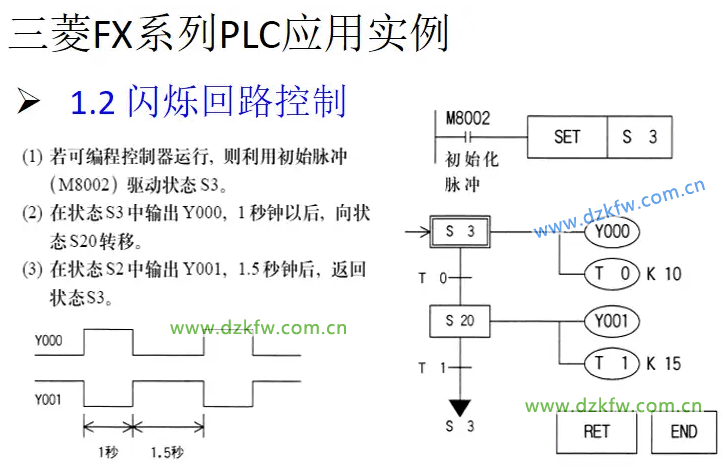

常见电路的PLC程序，两个定时器组成的，又称多谐振荡电路

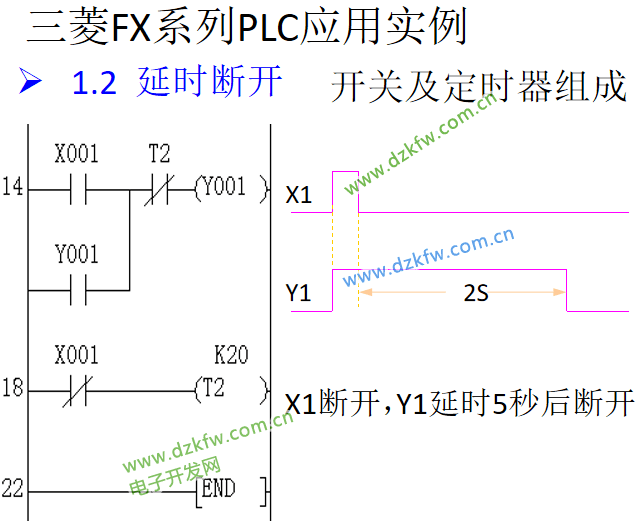

延时断开，由定时器和开关组成的延时断开电路，三菱PLC延时断开梯形图程序如下

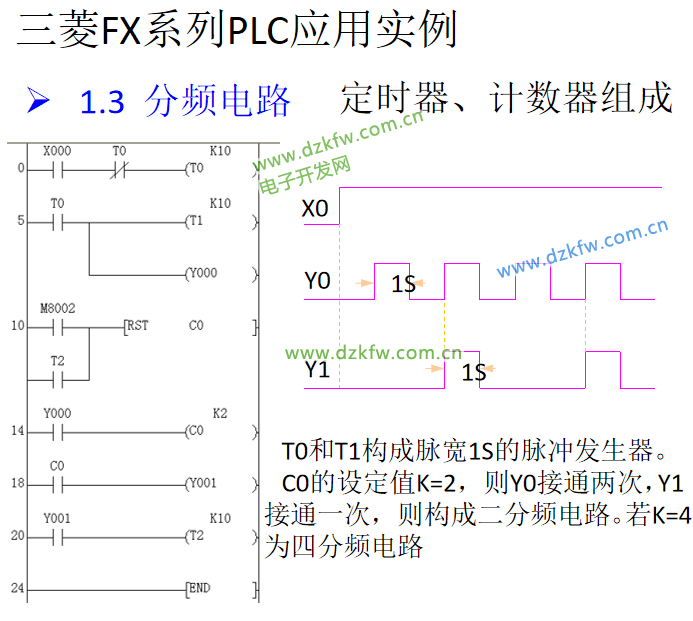

定时器和计数器组成的分频电路，三菱PLC分频电路梯形图程序如下：

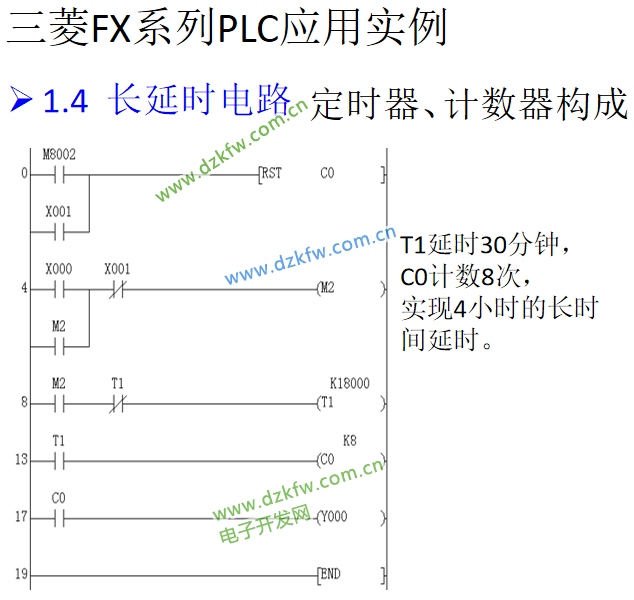

三菱PLC定时器、计数器构成的长延时电路梯形图程序如下：
