三菱PLC FX2N系列PLC的I/O接线概述 FX2N-48MR继电器模块接线图

作者:佚名    文章来源:本站原创    点击数:1408    更新时间:2023/12/31

三菱PLC的I/O接线,三菱PLC I/O接线,三菱PLC端子排接线:
    下面以FX2N-48MR-001继电器模块的数字量输入/输出单元的接线为例来说明三菱FX系列PLC的I/O接线。FX2N-48MR-001是指该PLC主机的型号,"FX2N”是指三菱PLC系列名称,"48”是指该型号PLC输入/输出端子数,"M”是指基本单元,"R”是指该主机输出模块的类型为晶体管输出。除此之外,数字量输出模块还有直流和交流两种类型。因此,可以根据控制对象的需要灵活配置I/O模块的类型。如图所示为FX2N-48MR-001继电器模块接线图。

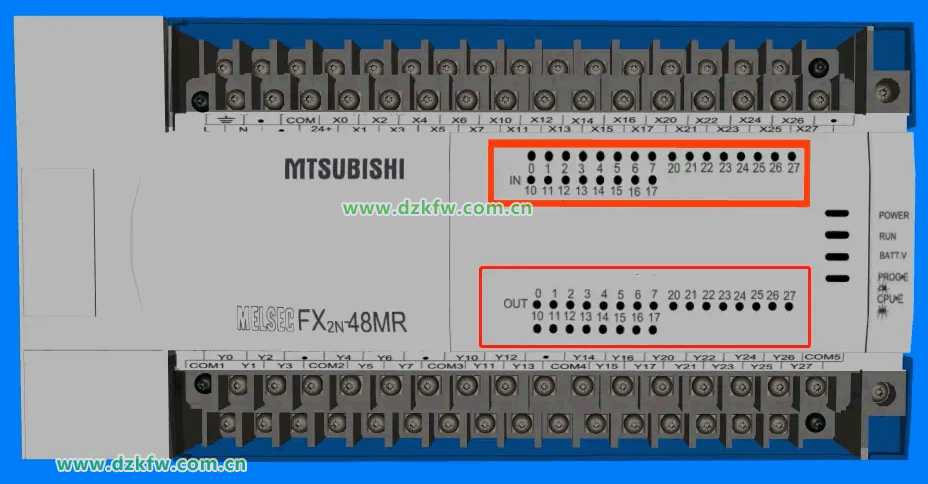

三菱PLC  FX2N-48MR实物图

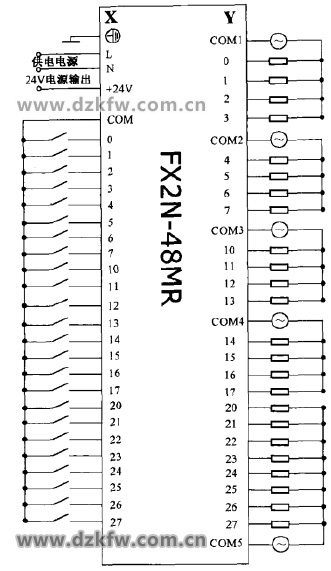

三菱PLC FX2N-48MR继电器模块接线图

FX2N-48MR继电器模块接线图
    FX2N-48MR-001单元共有24个数字量输入端子和24个数字量输出端子。其中24个输入端子为一组,共用公共端COM。 N, L两个端子提供DC 24V/400mA传感器电源,可以作为传感器的电源输出,也可以作为输入端的检测电源使用。24个数字量输出端子分成五组:
  第一组由输出端子Y0~Y3共4个输出端子与公共端COM1组成;
  第二组由输出端子Y4~Y7共4个输出端子与公共端 COM2组成;
  第三组由输出端子Y10~Y13共4个输出端子与公共端COM3组成;
  第四组由输出端子Y14~Y17共4个输出端子与公共端COM4组成;
  第五组由输出端子Y20~Y27共8个输出端子与公共端COM4组成。
  每个负载的一端与输出端子相连,另一端经电源与公共端相连,由于是继电器输出方式,所以既可带直流负载,也可以带交流负载。负载的激励源由负载性质确定。
