4个基本控制电路的PLC编程方法,教你吃透控制原理!

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023/12/11
单输出自锁控制电路,启保停电路,起保停电路

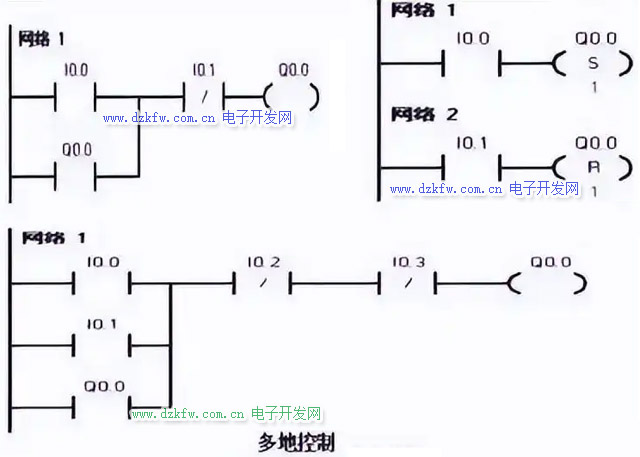

启动信号 I0.0 和停止信号 I0.1 持续为 ON 的时间般都短。该电路最主要的特点是具有“记忆”功能。

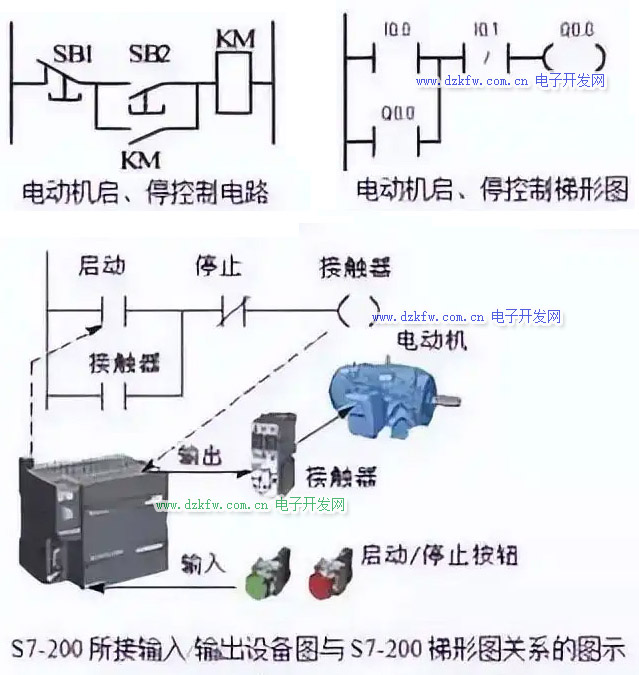

电动机起保停控制电路和对应plc的梯形图




实例2
多输出自锁控制电路(置位、复位)

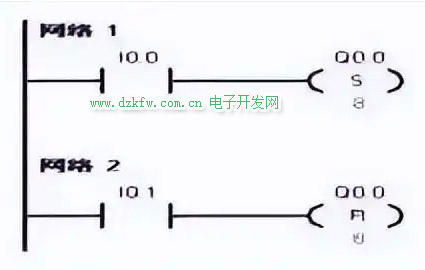

多输出自锁控制即多个负载自锁输出,有多种编程方法,可用置位、复位指令




实例3
单向顺序启停控制电路

1. 单向顺序启动控制电路是按照生产工艺预先规定的顺序,在各个输入信号的作用下,生产过程中的各个执行机构自动有序动作。只有 Q0.0 启动后,Q0.1 方可启动,Q0.2 必须在 Q0.1 启动完成后才可以启动。

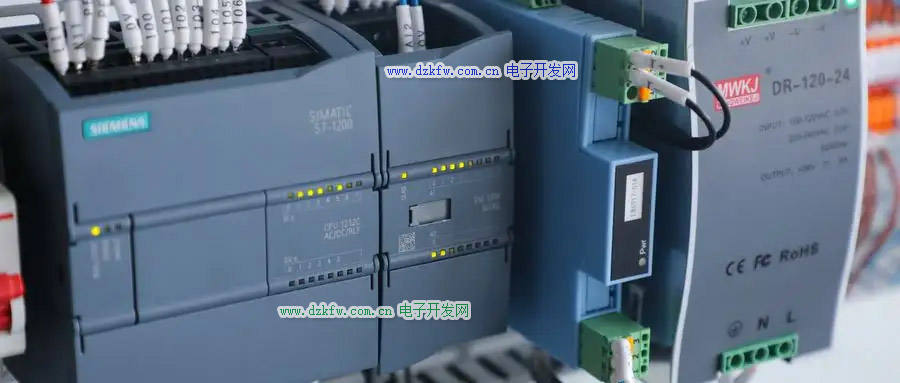

西门子plc的实物接线

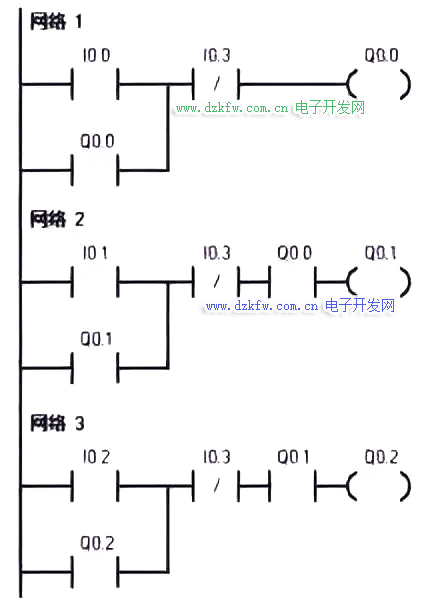

单向顺序启停控制的梯形图

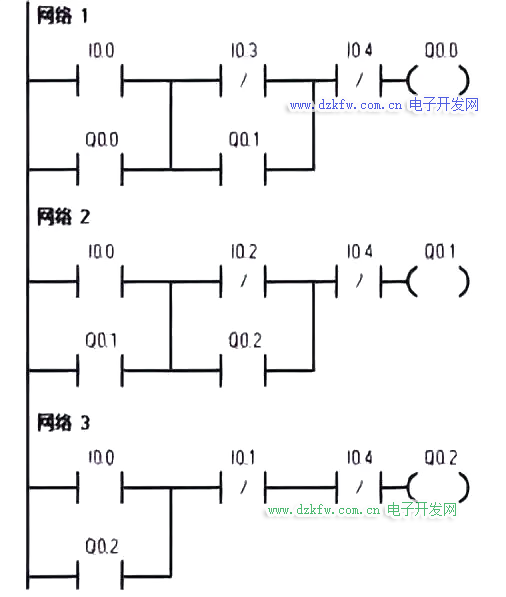

2. 单向顺序停止控制电路就是要求按一定顺序停止已经执行的各机构。只有 Q0.2停止后才可以停止 Q0.1,若想停止 Q0.0,则必须先停止 Q0.1。I0.4 为急停按钮。




实例4
延时启停控制电路

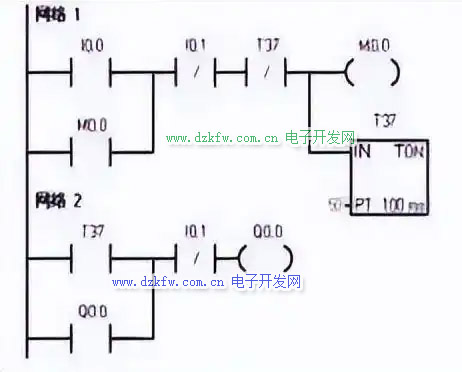

1. 延时启动控制 设计延时启动程序,要利用中间继电器(内部存储器 M)的自锁状态使定时器能连续计时。定时时间到,其常开触点动作,使 Q0.0 动作。



2. 延时停止控制 定时时间到,延时停止。I0.0 为启动按钮、I0.1 为停止按钮。

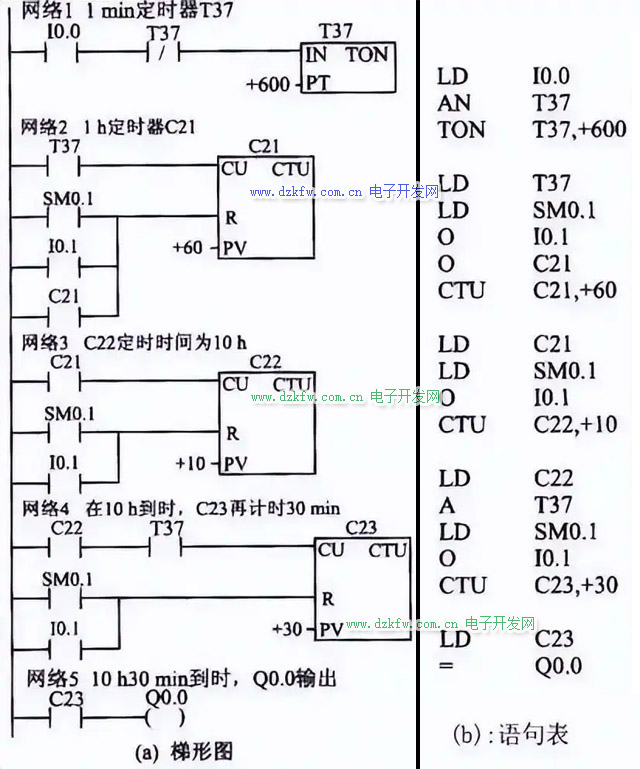

3. 延时启停控制电路该电路要求有输入信号后,停一段时间输出信号为 ON;而输入信号 0FF 后,输出信号延时一段时间才 OFF。T37 延时 3 s 作为 Q0.0 的启动条件,T38 延时 5 s 作为 Q0.0 的关断条件。





经验设计及注意事项

应用程序设计过程中,应正确选择能反映生产过程的变化参数作为控制参量进行控制;应正确处理各执行电器、各编程元件之间的互相制约、互相配合的关系,即互锁关系。应用程序的设计方法有多种,常用的设计方法有经验设计法、顺序功能图法等。



1 经验设计法

经验设计法要求设计者具有较丰富的实践经验,掌握较多的典型应用程序的基本环节。根据被控对象对控制系统的要求,凭经验选择基本环节,并把它们有机地组合起来。其设计过程是逐步完善的,一般不易获得最佳方案。程序初步设计后,还需反复调试、修改和完善,直至满足被控对象的控制要求。

经验设计法的设计不规范,没有一个普遍的规律可循,具有一定的试探性和随意性。

编写梯形图程序时应遵循的规则:

(1)“输入继电器”的状态由外部输入设备的开关信号驱动,程序不能随意改变它。

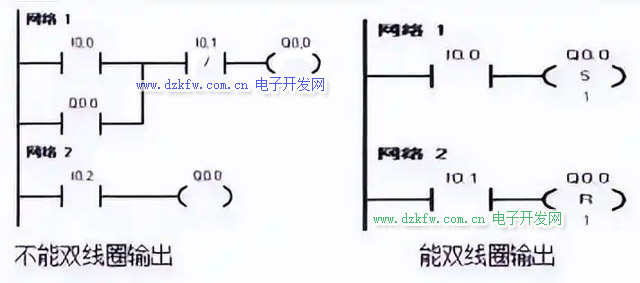

(2)梯形图中同一编号的“继电器线圈”只能出现一次,通常不能出现,但是它的触点可以无限次地重复使用。



编写梯形图程序时应遵循的规则:

(3)几个串联支路相并联,应将触点多的支路安排在上面;几个并联回路的串联,应将并联支路数多的安排在左面。按此规则编制的梯形图可减少用户程序步数,缩短程序扫描时间。



(4) 程序的编写按照从左至右、自上至下的顺序排列。一个梯级开始于左母线,终止于右母线,线圈与右母线直接相连。

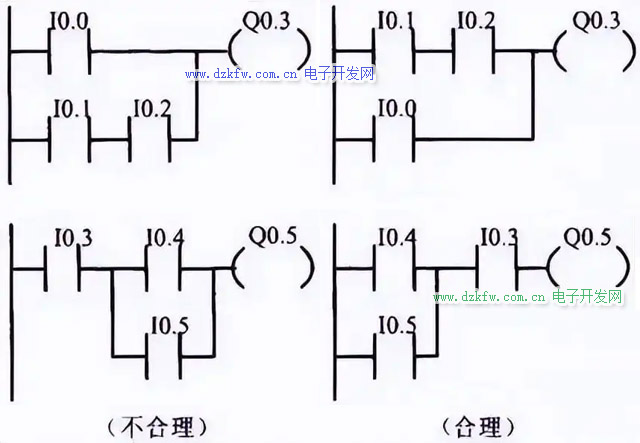

①桥式电路必须修改后才能画出梯形图。

②非桥式复杂电路必须修改后才能画出梯形图

Tags:启保停,起保停,自锁控制,plc入门
